16mm圆形直线光轴卧式支撑固定轴座

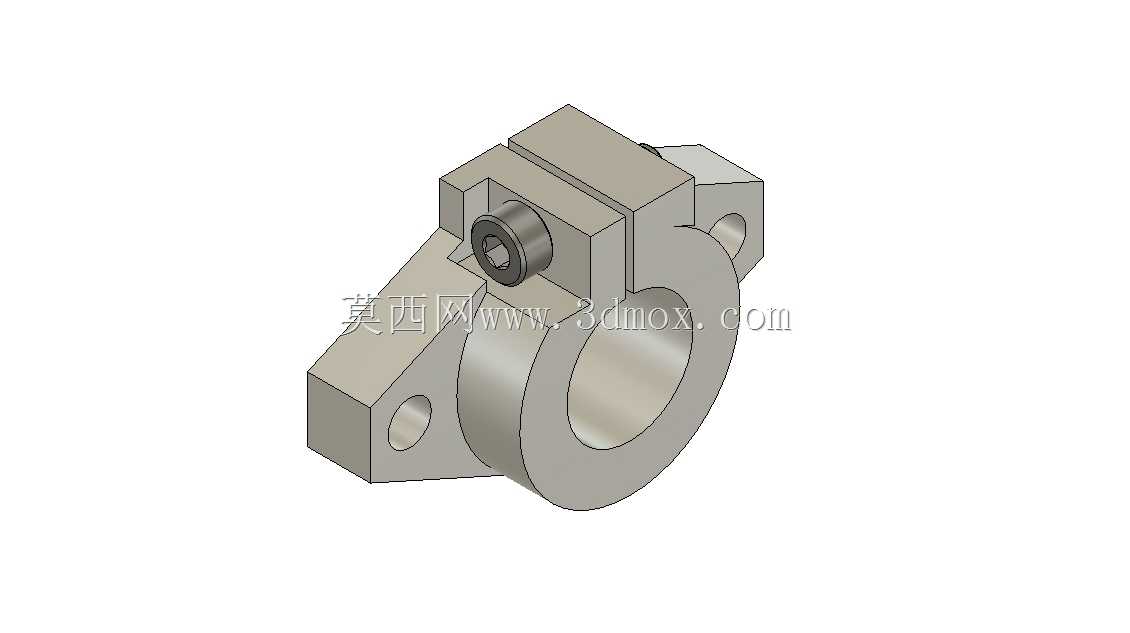

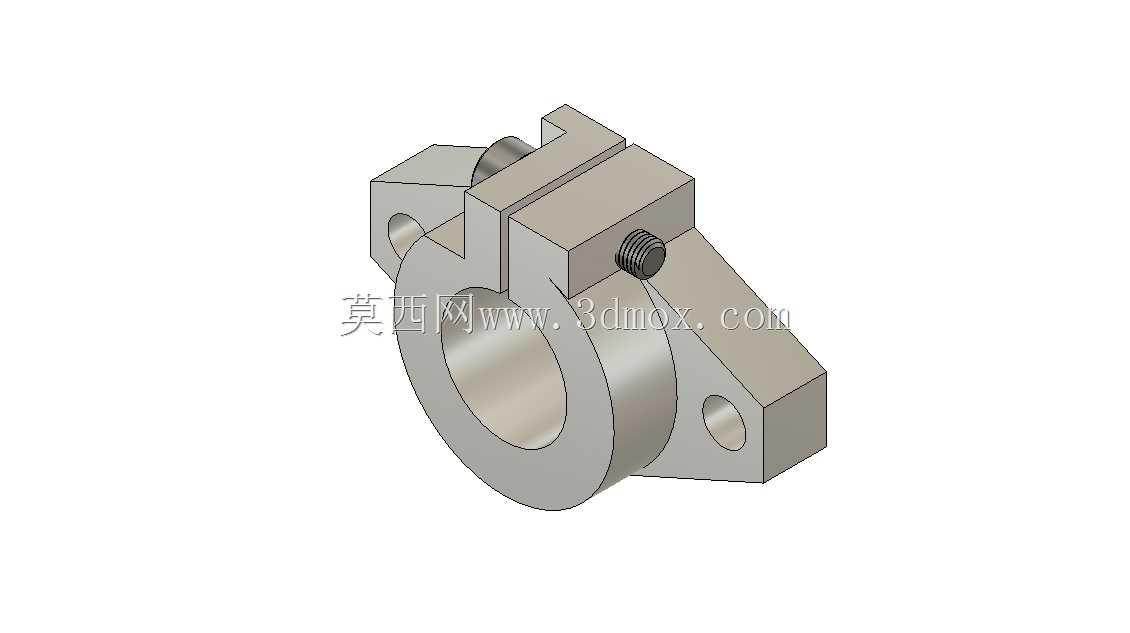

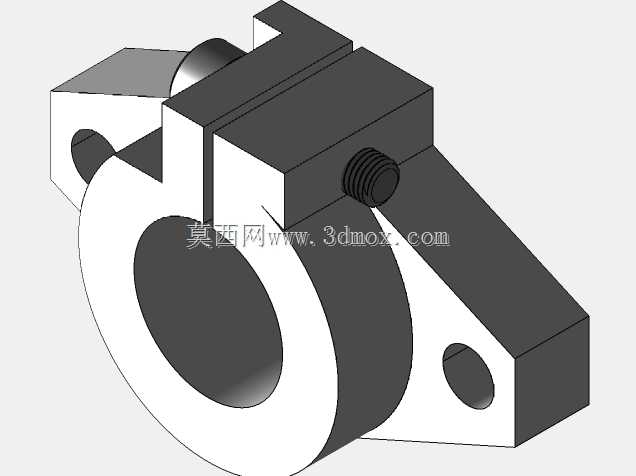

　　这款轴支座主要适配公称直径16mm的圆形直线光轴，在各类直线导向运动机构中承担光轴的径向支撑与轴向位置固定作用，常见于3D打印设备的光轴导向模组、小型自动化送料机构的直线滑台、桌面级检测设备的位移导向单元、包装生产线的导杆定位工位等场景，是直线运动副中保障光轴运行同轴度、减少长轴挠曲变形的核心支撑零件。从结构设计来看，采用开口式夹紧结构，支座主体的支撑孔开设轴向通槽，侧面配置锁紧螺钉，安装时可先将光轴穿入支撑孔调整至目标轴向位置，再拧紧锁紧螺钉即可实现无间隙抱紧，相比顶丝固定的轴座，夹紧接触面积更大，锁紧后光轴不会出现局部压痕，长期往复运动也不易发生位置偏移，同时也方便后期调整光轴的伸出长度，适配不同行程的安装需求。

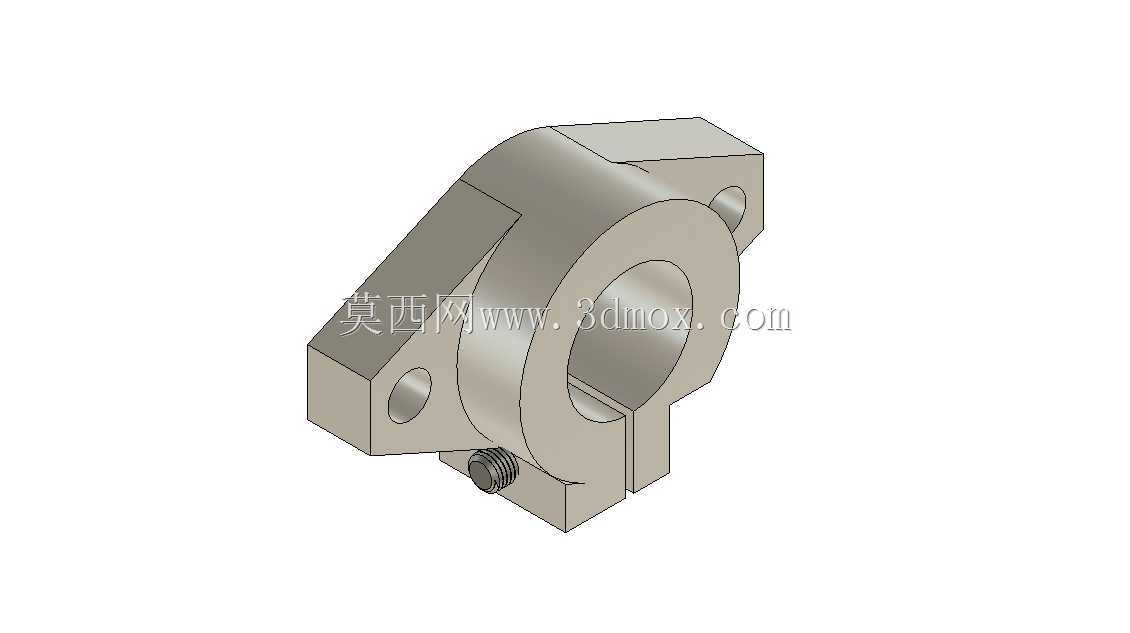

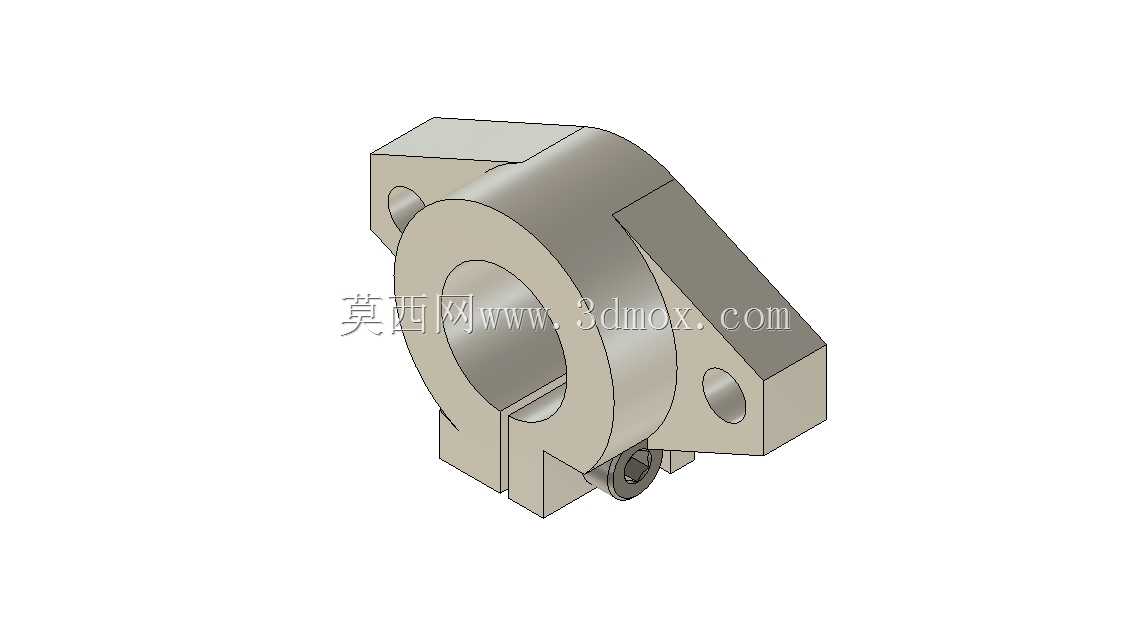

　　支座底部设置带安装孔的菱形法兰边，两个安装孔对称分布在支撑孔两侧，安装时可直接通过螺栓将支座固定在设备安装基板上，法兰面与支撑孔轴线的垂直度经过设计校核，能保证安装后光轴与安装面的平行度要求，避免光轴倾斜导致直线轴承运行卡滞、磨损加剧的问题。支撑孔内径与16mm光轴采用间隙配合设计，未锁紧状态下光轴可顺畅穿入，降低现场装配的难度，开口槽的宽度经过计算，锁紧螺钉拧紧时产生的夹紧力既能保证足够的抱紧力矩，又不会因过度夹紧导致支撑孔失圆，影响光轴的直线度。支座主体的支撑段高度经过优化，既保证支撑孔有足够的轴向接触长度来分散光轴的径向载荷，又不会占用过多的安装空间，适配紧凑布局的设备内部安装场景。在实际选型使用时，

　　需要注意安装面的平面度要求，若安装面存在凸起或倾斜，会导致支座固定后支撑孔变形，出现光轴穿入困难、运行阻力增大的问题；锁紧螺钉的拧紧力矩需要控制在合理范围，力矩过大易造成开口槽根部应力集中出现开裂，力矩过小则无法提供足够的抱紧力，设备运行时易出现光轴窜动。这类开口式轴支座相比整体式轴座，不需要从光轴端部穿入，可在光轴的任意位置完成安装固定，对于已经装配好其他部件的长光轴来说，后期加装、调整支撑位置的便利性更高，能有效降低设备的装配与维护难度。
