8mm孔径直线光轴卧式支撑固定座

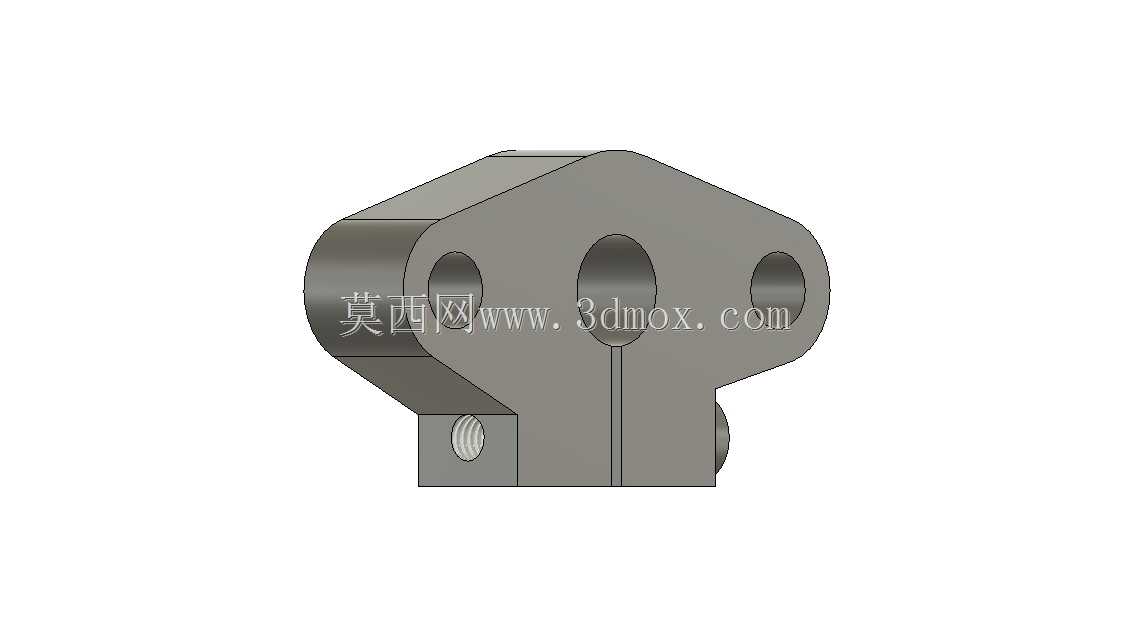

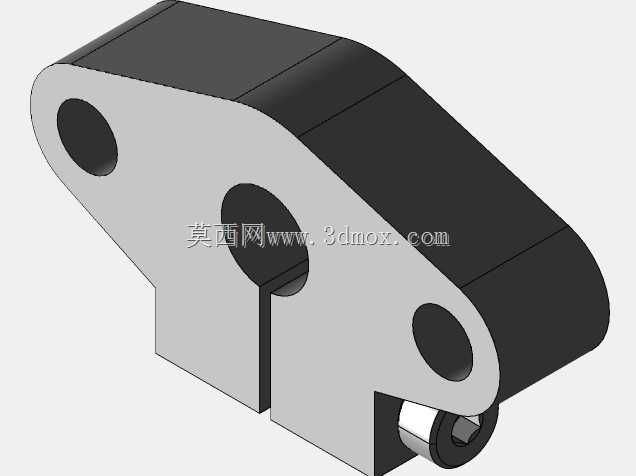

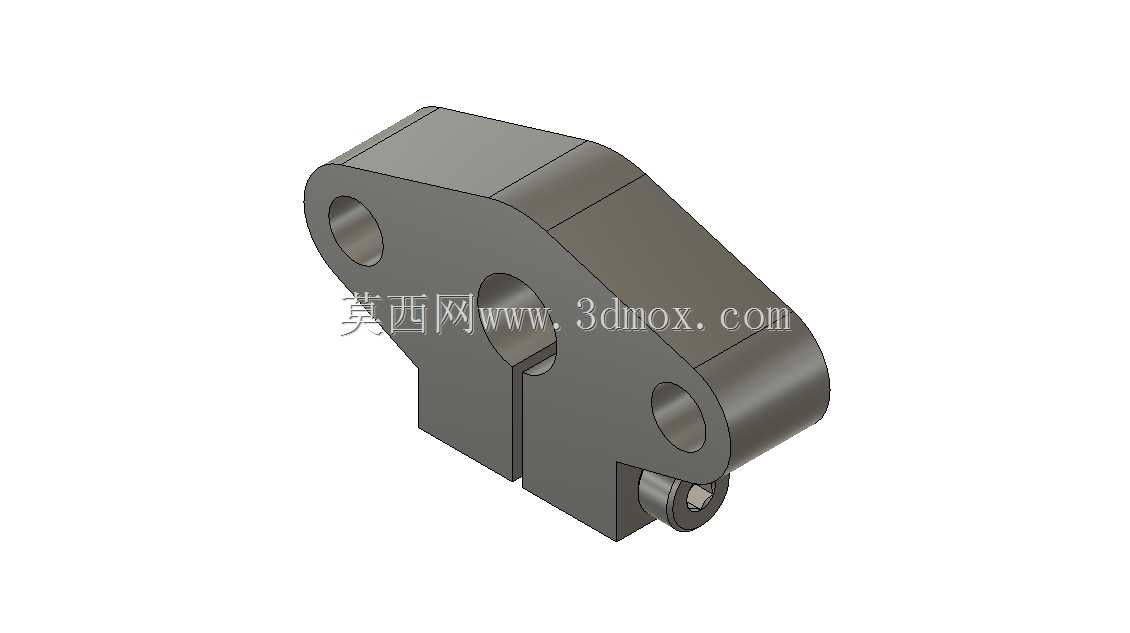

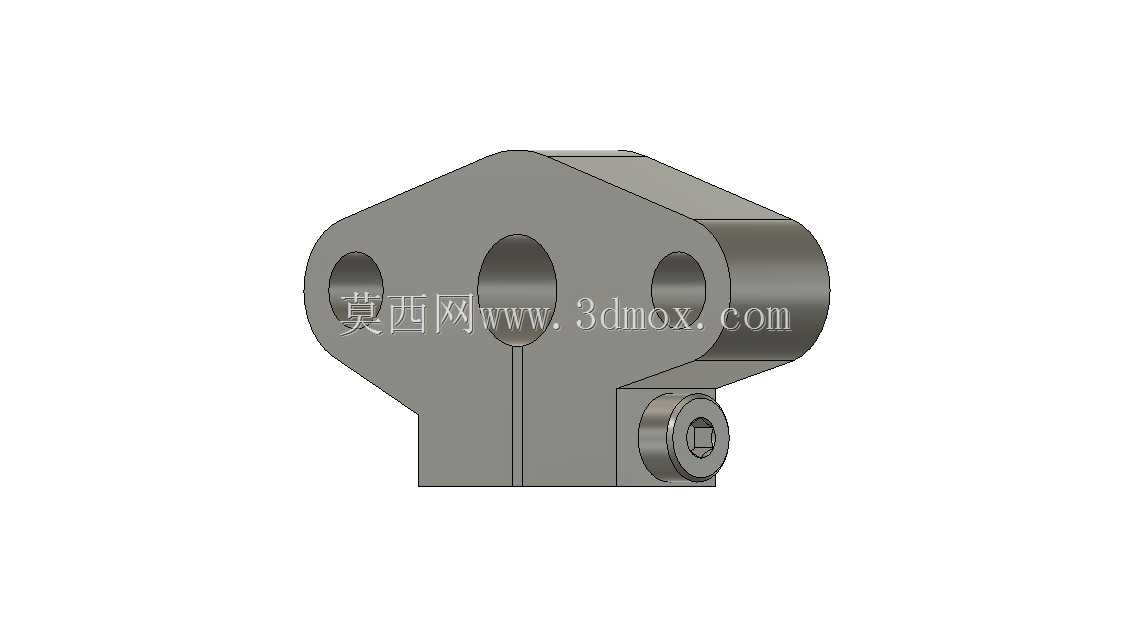

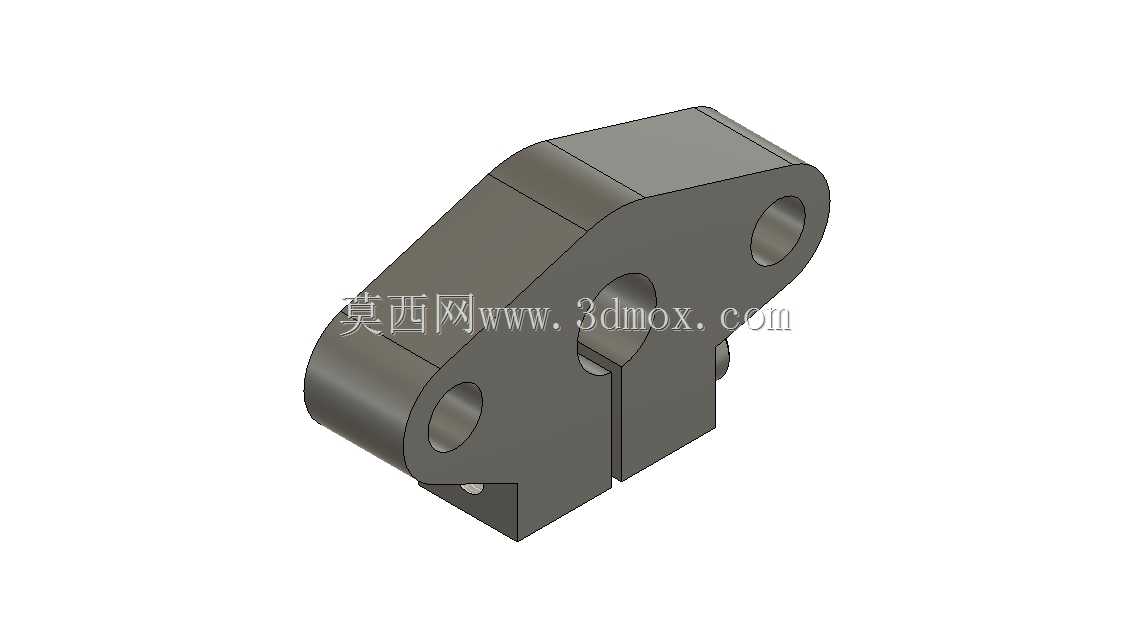

　　在轻载直线传动机构的搭建场景中，这类8mm孔径的轴支架是光轴类导向组件的核心固定元件，常见于桌面级自动化送料滑轨、小型检测设备的导向轴安装、3D打印运动轴定位、实验室小型试验台的导杆固定工位，承担着为圆形直线轴提供刚性支撑、约束轴径向跳动、保证轴系同轴度的作用，避免光轴在负载滑动过程中出现挠度变形、轴向窜动的问题。从结构设计逻辑来看，该支架采用分体式夹紧结构，主体为带开口槽的块状本体，开口槽直通孔径为8mm的轴安装孔，当锁紧开口处的紧固件时，可依靠本体材料的微量弹性变形抱紧穿入的光轴，相比顶丝固定的结构，这种抱紧式固定不会在光轴表面产生顶丝压痕，也能适配轴径存在微小公差的光轴安装，固定后的接触面积更大，抗扭转、抗径向负载的能力更强。

　　支架本体上分布的三个安装通孔，分别位于本体的三个凸耳位置，安装孔的中心距经过适配常规小型设备的安装面板孔位设计，可直接通过螺栓将支架固定在设备基板、型材安装面或者专用安装立板上，三个安装点的布局形成稳定的三角支撑结构，即使在光轴承受侧向滑动负载时，支架也不会出现偏转松动。从安装边界来看，该支架的整体轮廓为不规则块状，轴向总长度适配8mm光轴的常规支撑间距要求，安装后突出安装面的高度经过优化，不会和光轴上滑动的直线轴承、滑块等运动部件产生运动干涉，开口槽的宽度预留了足够的锁紧变形量，即使使用常规内六角螺栓锁紧，也不会出现开口完全闭合夹伤光轴表面的问题。在实际选型使用时，这类支架通常成对布置在光轴的两端，

　　也可根据光轴的总长度在中间位置增加支撑点，当光轴长度超过300mm时，中间增设该类支架可有效降低光轴的长径比，提升整个直线导向机构的运动刚性，避免滑块运动到轴中间位置时出现下沉卡顿的问题。支架的本体结构没有多余的冗余设计，所有的转角处都做了工艺倒角，既避免安装时锐边划伤操作人员，也能在加工时减少应力集中，提升零件的结构强度，安装孔的沉台设计可让锁紧螺栓的头部完全沉入支架内部，不会突出表面影响其他部件的布置。
