法兰式车床主轴连接头结构设计

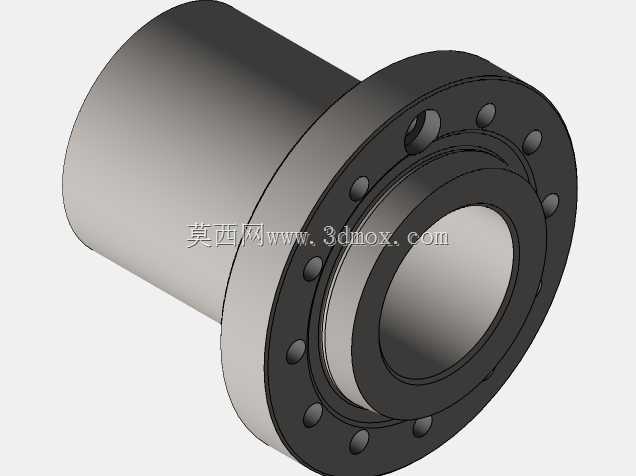

　　这款带法兰盘的主轴连接端头，主要应用在普通卧式车床、数控车床的主轴末端动力输出衔接位置，是主轴端装夹夹具、连接卡盘的核心过渡部件，日常生产中承担着主轴扭矩传递、夹具定位基准承载的核心作用，一旦连接精度出现偏差，会直接导致整台机床的加工圆度、端面跳动超差，直接影响工件加工合格率。从结构设计逻辑来看，整体采用一端圆柱直柄、一端带连接法兰的阶梯式布局，圆柱段用于和主轴内孔实现过渡配合，保证同轴度基准，法兰端面上均匀排布的沉头连接孔，用于穿装锁紧螺栓实现和卡盘或者夹具底座的刚性连接，法兰端面上额外设置的定位销孔，能够在安装时快速完成周向定位，避免反复调整找正的繁琐工序，同时能抵消大扭矩切削时产生的周向剪切力，防止螺栓受剪断裂。

　　设计过程中重点考量了安装边界的适配性，圆柱段的外径公差严格按照主轴内孔的H7配合等级设定，装配时既能保证顺利推入，又不会出现过大的配合间隙导致的跳动偏差，法兰端面和圆柱轴线的垂直度公差控制在0.01mm以内，保证夹具安装后端面跳动满足精加工要求，法兰上的连接孔采用等分圆周排布，孔位中心距和市面上通用的6寸卡盘安装尺寸完全匹配，不需要额外做转接板就能直接装夹使用。实际车间应用场景里，这类主轴头除了车床使用，也可以适配在铣床、专用镗床的主轴输出端，用来连接专用的工装夹具，在做批量零件加工时，稳定的连接刚性能够承受断续切削带来的冲击载荷，不会因为连接松动出现振刀纹。结构上没有多余的冗余设计，所有过渡位置都做了R角应力释放处理，避免长期交变载荷下出现应力集中开裂的问题，内壁的通孔设计既可以减轻零件自身重量，又能兼容长棒料的穿料加工需求，适配常规棒料从主轴后端送料的加工工艺。
