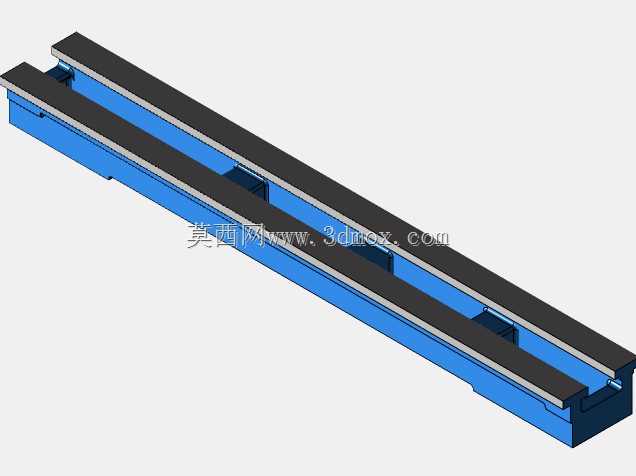

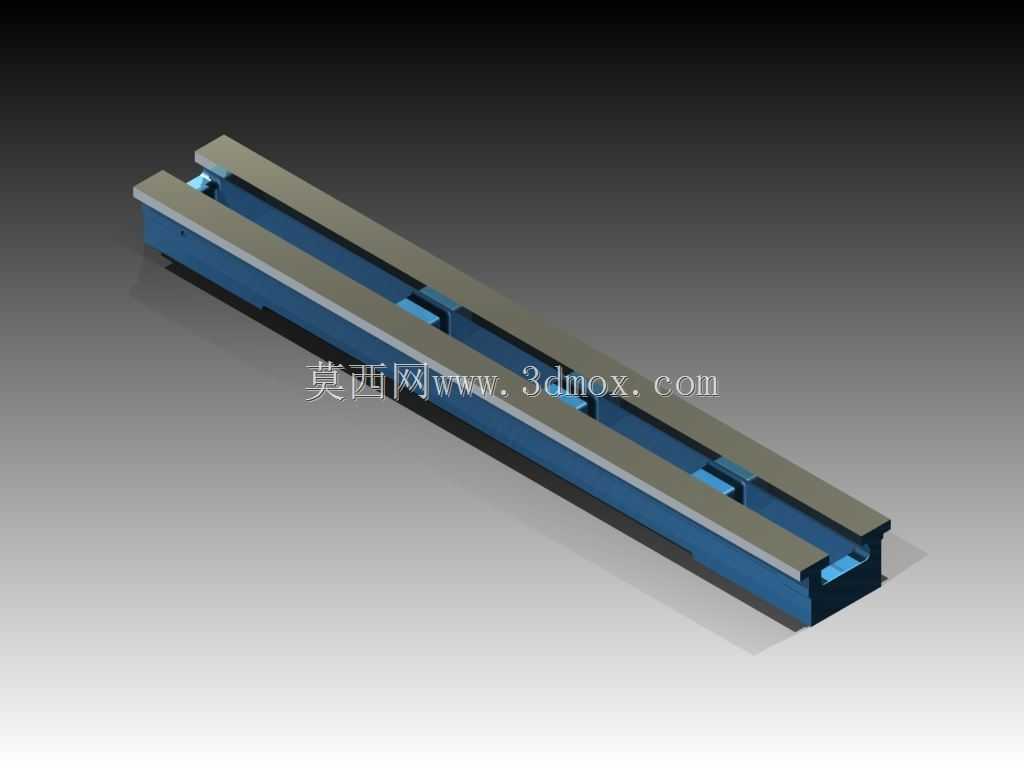

阿特拉斯Mk2车床床身反向设计结构

作为车床的核心承载基准部件，床身的结构精度直接决定整台设备的加工表现，这款阿特拉斯Mk2车床床身的反向设计结构，完全围绕小型加工场景的实际使用需求搭建。从家庭车间、小型机修站点的日常加工场景来看，这类中小型车床承担着小批量金属零件切削、非标配件修配、教学实训操作等多重任务，床身作为所有运动部件的安装基座，需要同时兼顾刚性、精度保持性与安装适配性。设计过程中优先对原机的拔模角度做了高精度逆向还原，角度误差控制在千分级区间，完全匹配原厂铸件的脱模工艺逻辑，不会出现复刻件与原厂导轨、溜板箱、主轴箱安装位错位的问题。床身主体采用双平行导轨的布局结构，导轨面沿床身长度方向全程布置，为溜板的纵向进给运动提供连续、稳定的支撑基准，导轨下方的床身筋板采用错落式排布，既能够降低床身整体自重，又可以抵抗切削过程中产生的弯曲应力与振动载荷，避免长工件加工时出现床身形变导致的锥度误差。从安装边界来看，床身底部的安装基面做了统一的平面度处理，预留的地脚安装孔位完全匹配原厂机架的安装尺寸，不需要二次打孔修配就可以直接完成整机组装，床身两端的结合面分别对应主轴箱与尾座的安装定位，定位止口的尺寸精度经过反复校核，能够保证主轴回转中心与尾座套筒中心的同轴度误差控制在合理区间，满足轴类零件、盘类零件的常规加工精度要求。针对日常使用中容易出现的导轨磨损问题，设计时预留了足够的导轨刮研余量，后期维护时可以通过手工刮研恢复导轨的直线精度，延长床身的整体使用寿命。床身内部的排屑通道顺着导轨倾斜方向布置，加工产生的金属切屑可以顺着斜面滑落至排屑口，不会堆积在导轨运动区域造成进给卡滞或者导轨面划伤。不同于大型工业车床的厚重床身设计，这款床身在保证刚性的前提下优化了壁厚分布，既能够满足小型加工场景的切削负载要求，又不会因为自重过大给小型机架的承载造成额外负担，完全适配家庭车间、小型维修站点的设备安装与使用条件。
