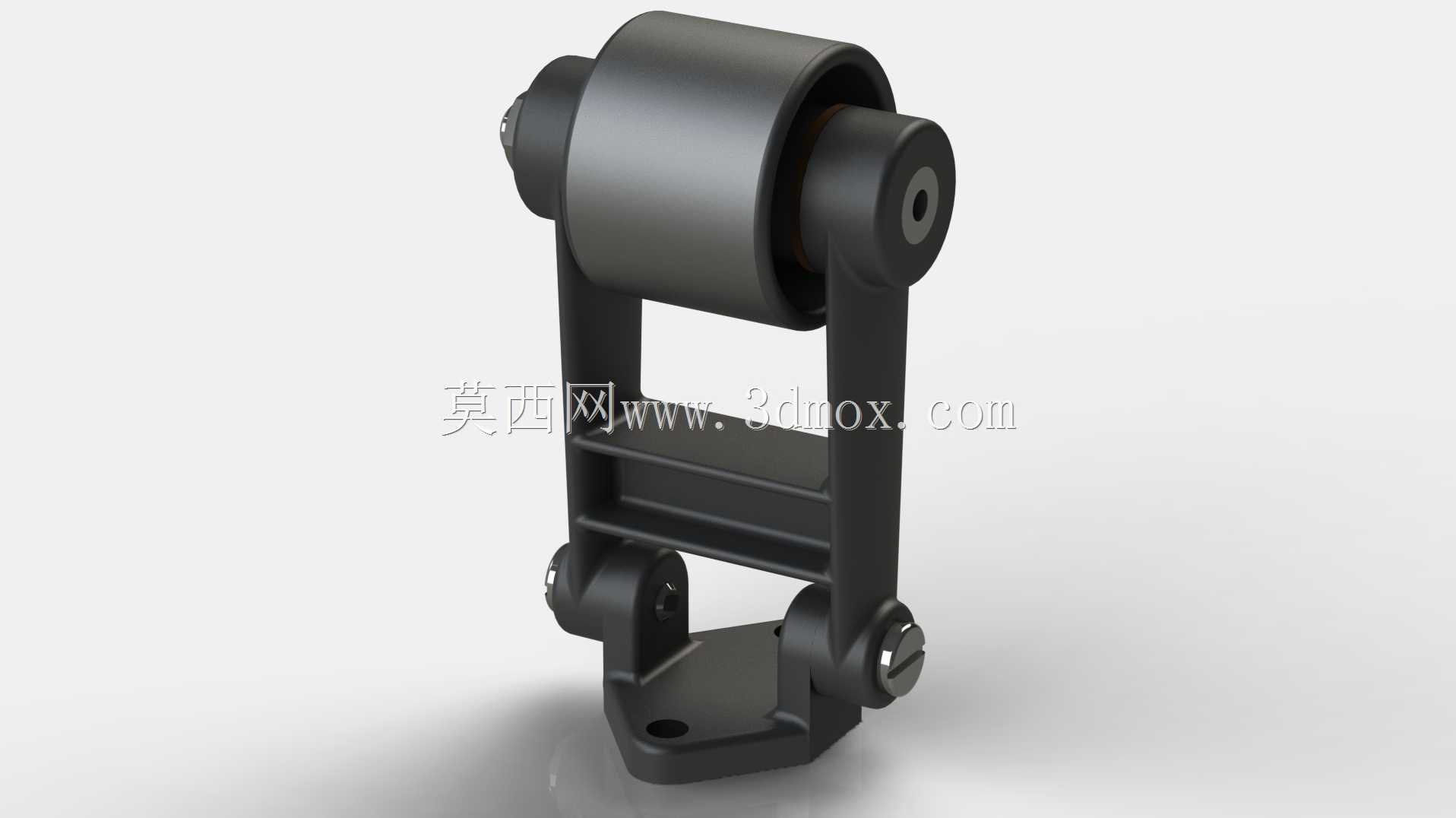

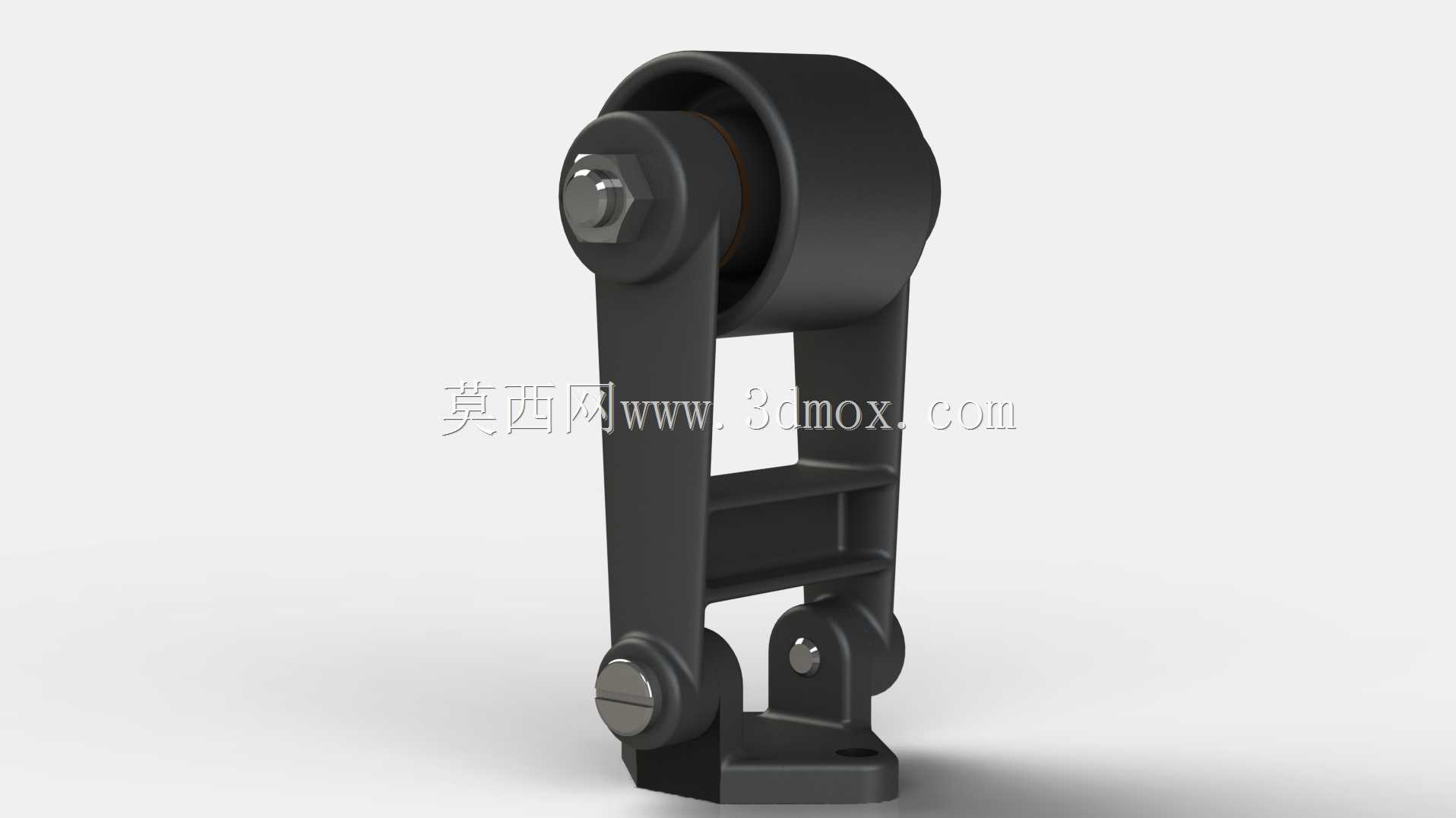

摆臂式皮带张紧调节装置结构设计

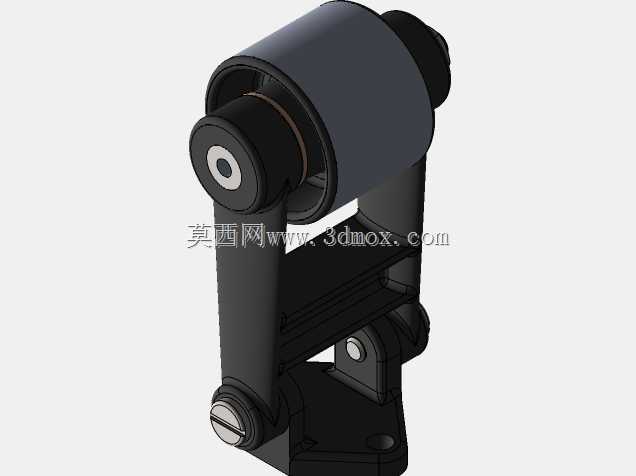

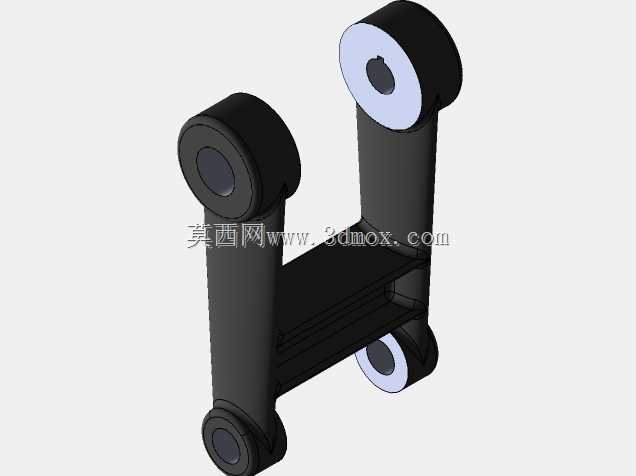

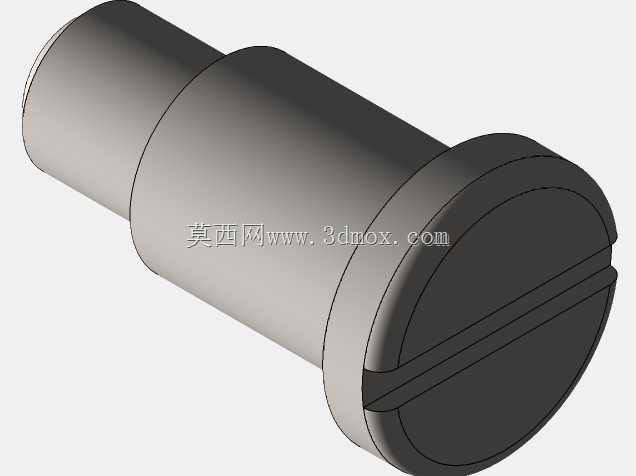

　　这套张紧装置主要面向带传动工况的张力补偿需求，在各类工业输送线、小型动力传输单元、农机传动组、轻工设备的皮带传动段都有广泛适配空间，核心作用是抵消皮带长期运行后的蠕变伸长、安装时的中心距误差，以及负载波动带来的皮带跳齿、打滑问题，避免传动效率下降或者皮带过早疲劳失效。从结构设计逻辑来看，整体采用单摆臂铰接式布局，上端集成压装式深沟球轴承支撑的张紧轮，轮面做了微弧凸面处理，能自动适配皮带运行时的小幅偏摆，减少皮带边缘的异常磨损；摆臂主体采用箱型截面的钣金折弯焊接结构，相比实心铸件减重40%以上，同时保留足够的抗扭刚度，避免张紧过程中摆臂出现侧向形变导致轮面偏斜。摆臂下端设置双铰接安装位，其中一个铰接点作为固定旋转支点，

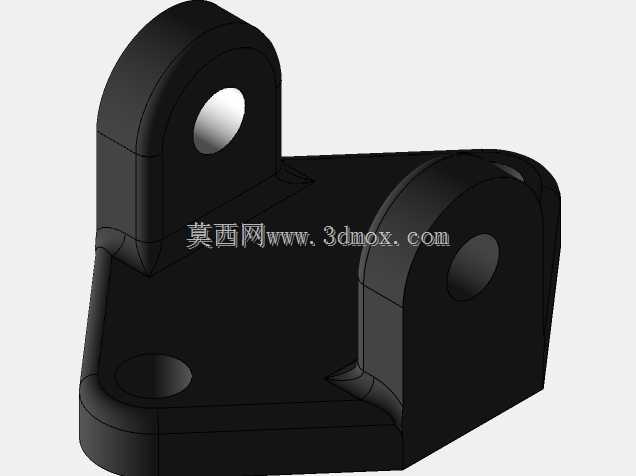

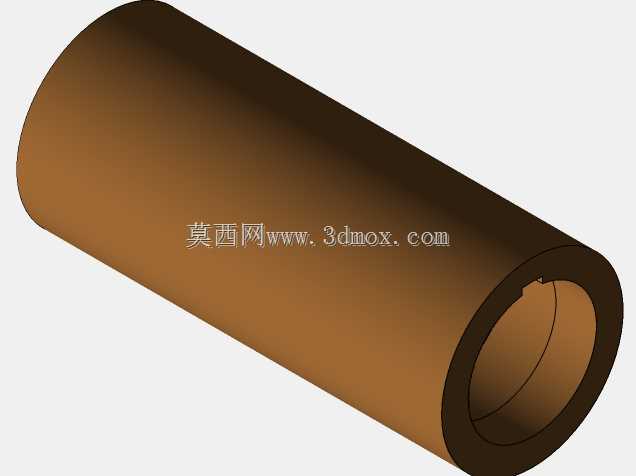

　　另一个预留了调节杆连接接口，现场安装时可以通过拉簧、调节螺杆或者配重块提供持续的张紧压力，适配不同张紧力需求的工况，不需要额外加工复杂的调节滑槽。安装边界上，固定底座采用双螺栓沉孔安装结构，孔距适配常规80mm标准安装面，螺栓规格适配M10内六角螺钉，安装时底座贴合设备安装面后，摆臂的旋转活动范围覆盖0-45度摆角，张紧轮的外径为90mm，轮槽适配A型、B型三角带以及宽度20mm以内的平皮带，整体安装完成后突出安装面的最大高度为185mm，侧向最大宽度为70mm，不会和周边的传动轮、机架护罩产生运动干涉。设计时特意将铰接点的衬套采用自润滑铜基粉末冶金材质，长期运行不需要定期加注润滑脂，减少后期维护工作量；

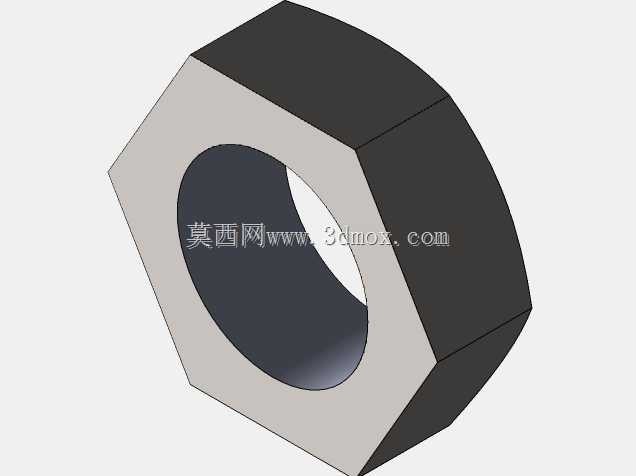

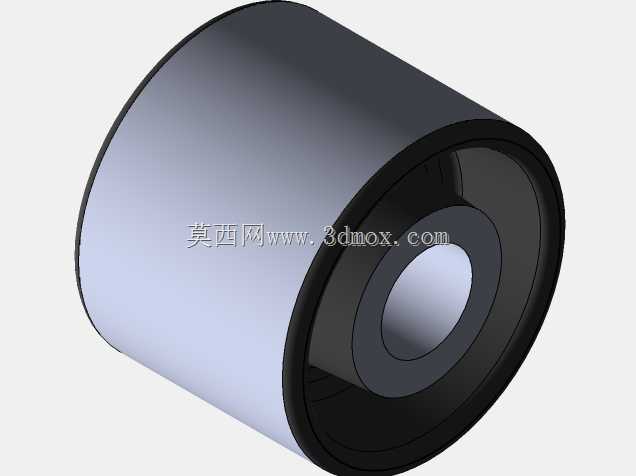

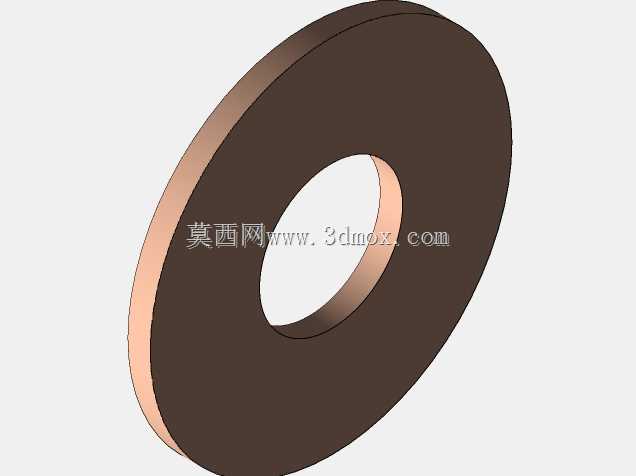

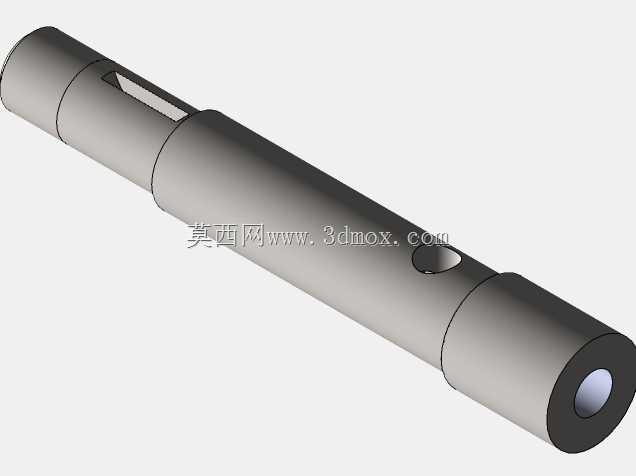

　　张紧轮的端面采用六角螺栓锁紧结构，现场更换轮体不需要完全拆解整个摆臂组件，只需要松开端面锁紧螺母就能快速替换磨损的轮体，适配不同槽型的皮带使用需求。在实际选型应用中，这套结构可以直接替换传统的固定式张紧轮座，不需要改动原有设备的机架安装孔位，摆臂的摆动行程可以补偿15mm以内的皮带伸长量，覆盖普通三角带3000小时运行后的正常伸长范围，能有效延长皮带更换周期，降低设备运维的停机时间。建模过程中所有铰接位置都保留了实际的装配间隙，轮体和摆臂之间预留了0.5mm的轴向窜动间隙，避免运行时出现卡滞，所有焊接位置都做了焊道简化处理，符合工程建模的出图规范，可以直接导出工程图用于生产加工。
