立柱联动式带夹工装夹紧机构设计

项目分类:3D模型 发布时间:2021-09-07 ID:263433
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计
  • 立柱联动式带夹工装夹紧机构设计

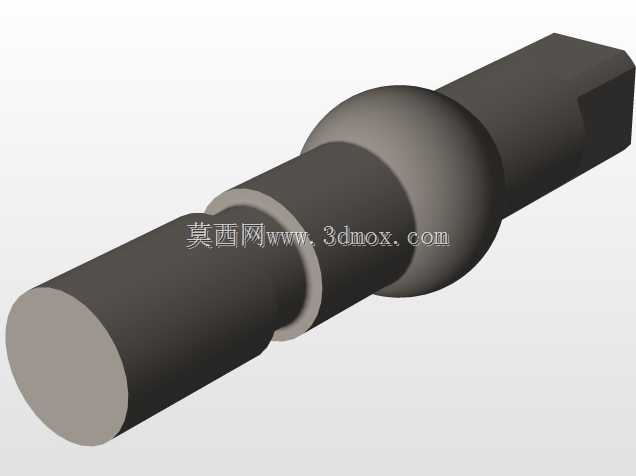

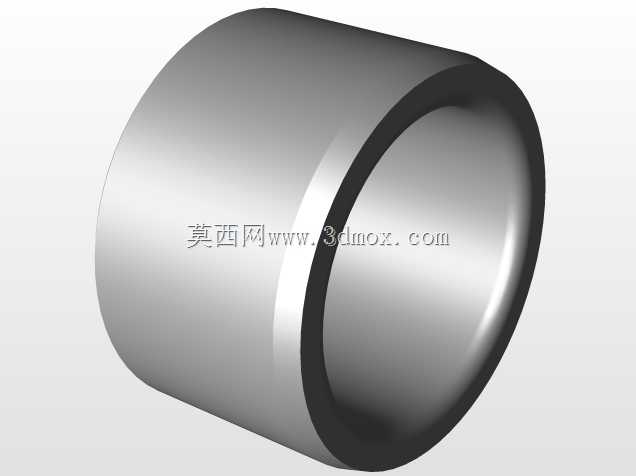

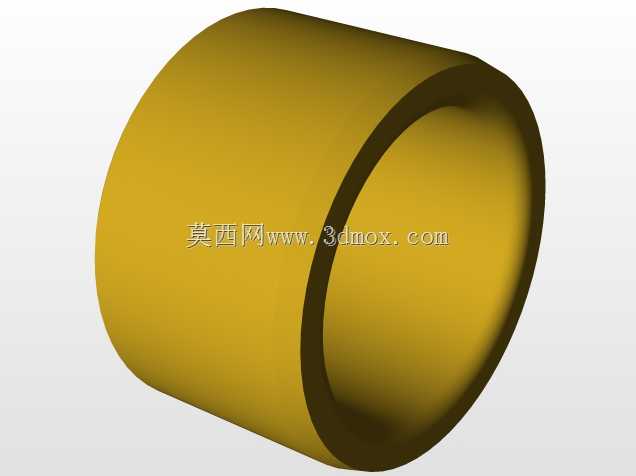

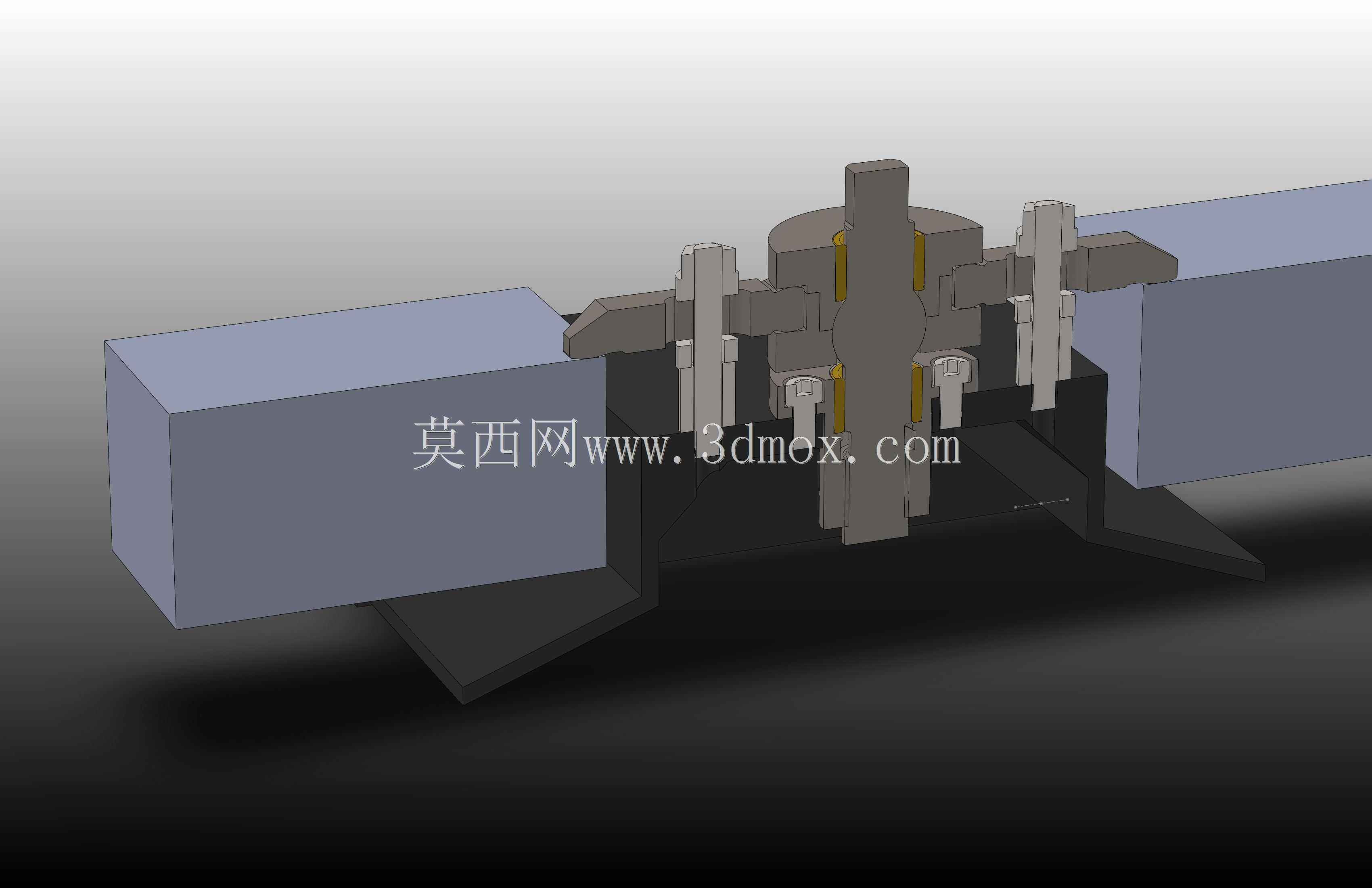

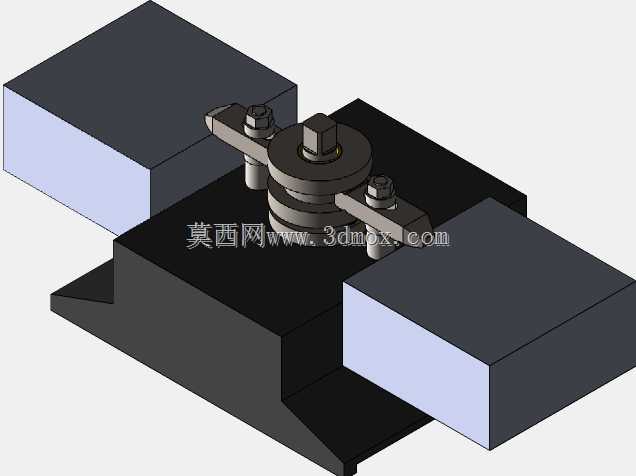

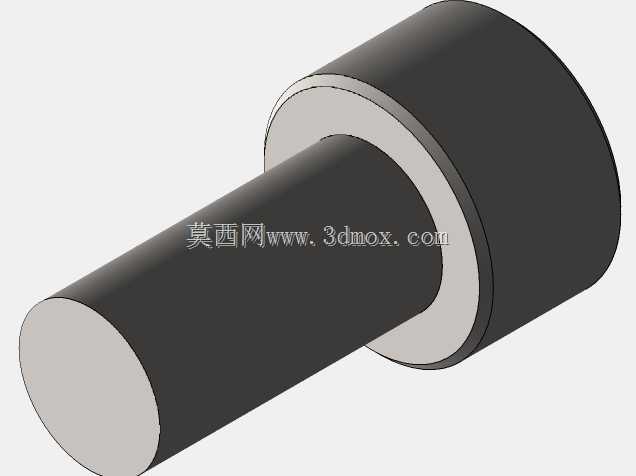

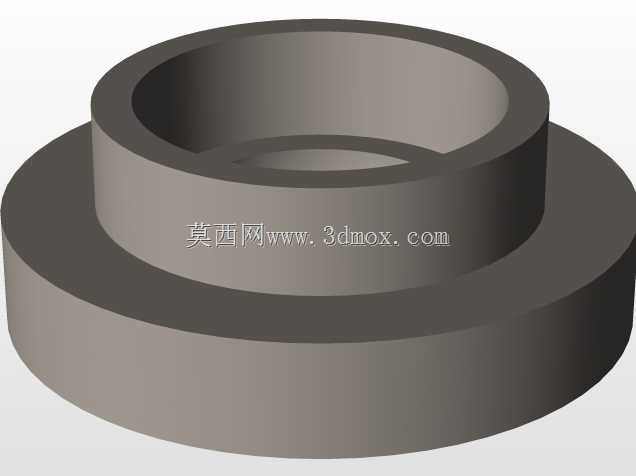

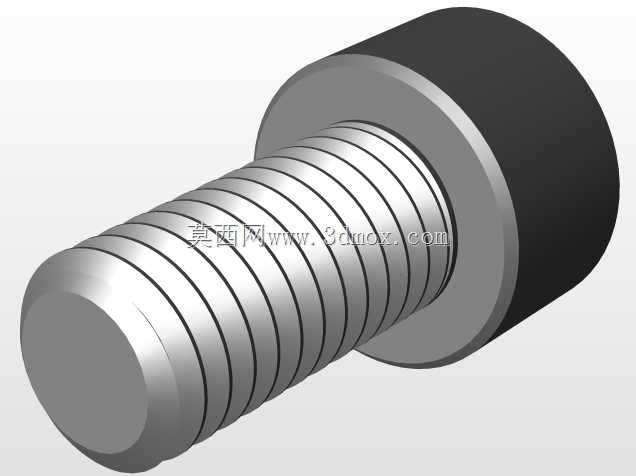

在机加工、小型零部件装配的产线工位场景中,这类立柱联动夹紧结构常被用于规则块状零件的快速装夹定位,相比传统螺栓压紧的装夹方式,它能大幅缩短单件装夹的辅助工时,适配小批量多品种的柔性生产需求。整个机构的核心传动逻辑依托立柱与上下轴瓦的配合实现,轴瓦被封装在蛤壳状的壳体内,当立柱受驱动做顺时针旋转动作时,轴瓦与立柱会同步产生向上的提升位移,同时联动两侧的夹爪向下推送,形成对被夹持零件的双向压紧力,这种上下联动的施力方式能避免零件装夹时出现单侧翘起的问题,保证夹紧力均匀分布在零件的夹持接触面上,减少薄壁类零件装夹变形的概率。从结构布局来看,两侧夹爪的安装基准与中间立柱的同轴度需要控制在0.02mm以内,否则会出现两侧夹紧力不均、夹爪卡滞的问题,蛤壳壳体的内腔需要预留轴瓦上下滑动的间隙,间隙值控制在0.03-0.05mm区间,既可以保证轴瓦滑动顺畅,也能避免间隙过大导致的立柱摆动超差。夹爪的夹持端面做了加宽处理,接触面积比常规夹爪提升40%左右,针对表面粗糙度要求较高的加工零件,还可以在夹爪端面加装聚氨酯垫块,避免装夹过程中在零件表面留下压痕。安装边界上,整个机构的底座预留了四个沉头安装孔,可以直接固定在标准T型槽工作台上,不需要额外加工转接板,机构整体的高度在闭合状态下不超过120mm,不会和加工刀具的运动路径产生干涉,适配多数立式铣床、小型钻床的工作台装夹空间。在实际使用过程中,操作人员只需要通过扳手转动立柱顶端的方头,就可以完成夹紧与松开的动作,不需要逐个拧紧夹爪的固定螺栓,单工位的装夹时间可以控制在5秒以内,对于需要频繁更换加工零件的工位来说,能有效提升工位的作业效率。结构的易损件主要是封装在壳体内的上下轴瓦,轴瓦采用锡青铜材质加工,具备良好的自润滑性能,长期使用磨损后只需要拆开蛤壳壳体更换轴瓦即可,不需要更换整个机构,后期维护成本较低。夹爪的行程可以通过调整立柱下端的限位螺母进行微调,适配不同厚度的被夹持零件,调整范围在0-20mm之间,能覆盖多数小型块状零件的装夹尺寸需求。
