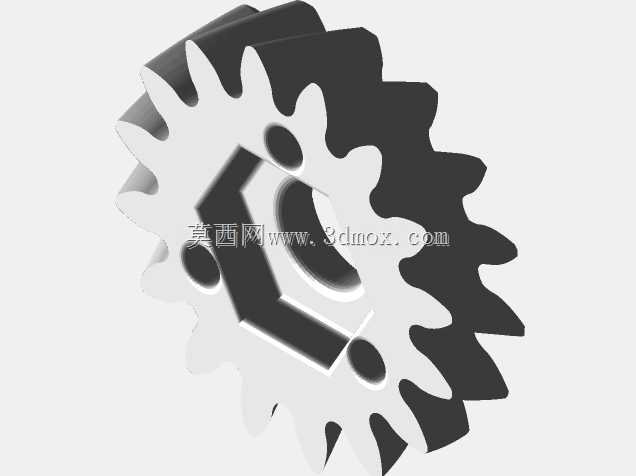

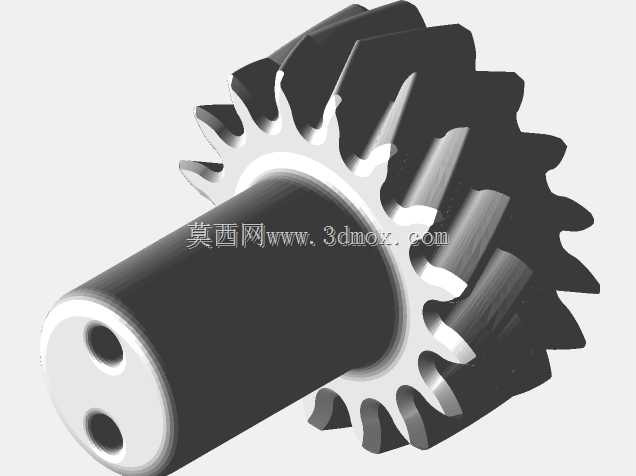

三工位并列式装夹定位虎钳夹具结构

　　在小尺寸零件批量铣削、钻孔、去毛刺工序中，单工位虎钳单次装夹仅能固定单个工件，频繁的装夹拆卸动作会大幅占用机床有效加工时长，换型对位的重复操作也容易累积装夹误差，难以适配小规格零件的批量加工节拍需求。这款三工位并列式夹具，正是针对这类小尺寸规则零件的批量装夹场景设计，可同时完成三个同规格工件的定位锁紧，在小型立式铣床、台式钻床的工位上，能有效减少单次装夹的辅助时间，提升工序加工效率。

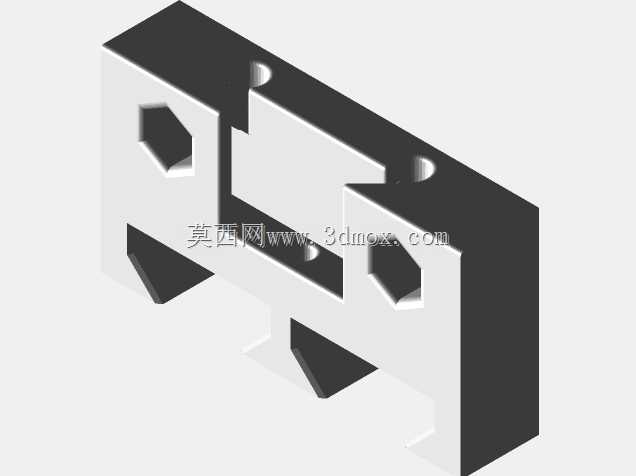

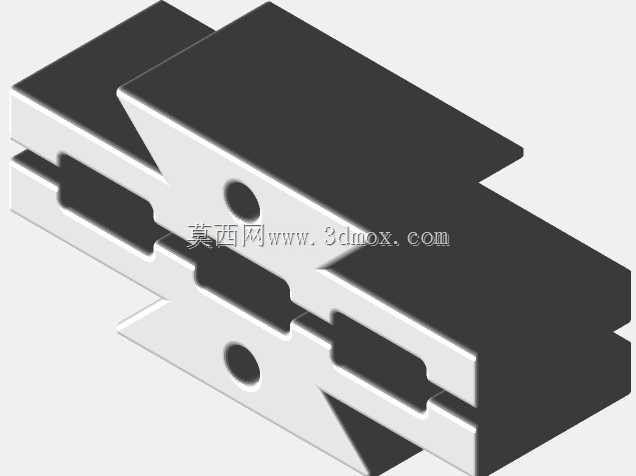

　　从结构设计来看，夹具采用一体化安装基板作为承载主体，基板上方并列设置三个带沉孔的定位锁紧座，每个锁紧座对应独立的装夹工位，三个工位沿基板长度方向等距排布，相邻工位的间距经过计算，既预留了足够的刀具走刀空间，避免加工过程中刀具与相邻工位的夹具结构发生干涉，又尽可能压缩了整体基板的宽度尺寸，适配小型机床工作台的T型槽安装范围。基板下方延伸出两块平行的立式安装支板，支板上预留了贯穿的安装定位孔，可直接通过螺栓与机床工作台或者专用工装底座连接固定，支板的高度经过匹配设计，保证装夹工件后，工件的加工面处于机床主轴的有效行程范围内，不需要额外加装垫高块调整装夹高度。

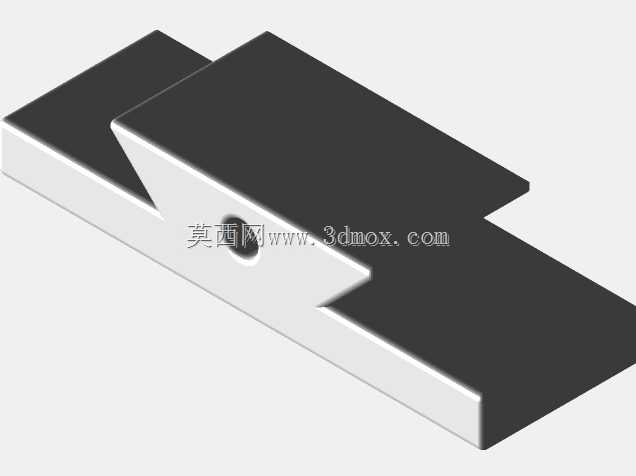

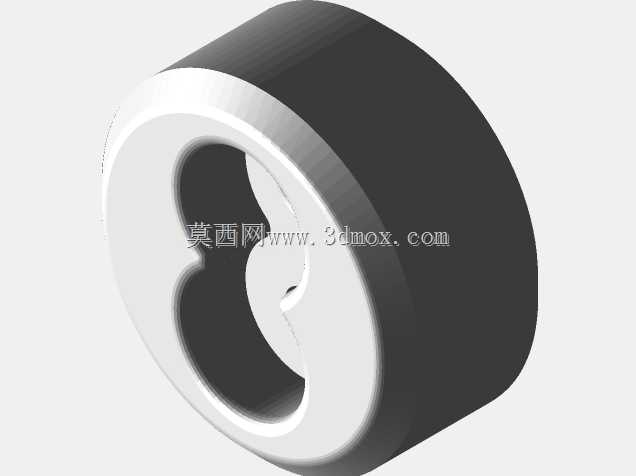

　　每个独立工位的锁紧结构采用锥面配合的锁紧原理，沉孔结构可适配带锥面的锁紧压头，当压头下行时，锥面会自动对中工件的定位基准，保证三个工位的装夹定位精度保持一致，避免不同工位之间出现装夹偏差。这种结构不需要额外制作复杂的异形定位块，对于外形规则的条形、块类小零件，可直接依靠沉孔的内锥面完成定位与锁紧，装夹操作简单，普通操作人员经过简单培训即可快速完成上下料操作。

　　在安装边界上，整体结构的宽度控制在小型机床工作台的允许安装范围内，三个工位的中心距与常用小零件的加工走刀路径匹配，安装支板的定位孔间距符合标准工装的安装孔位规范，可直接替换原有单工位虎钳安装在现有工作台上，不需要对机床工作台进行额外改造。夹具的整体结构没有多余的复杂传动部件，日常维护仅需要定期清理锥面与安装面的切屑、油污，即可长期保持装夹精度，适合小型加工车间、机加工实训场地的小批量零件加工场景使用，在保证装夹刚性的前提下，兼顾了装夹效率与安装适配性。
