卡爪虎钳配套可调快速止动挡块结构

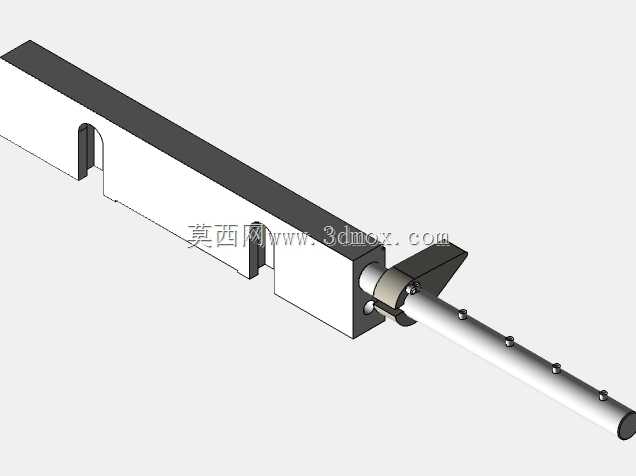

　　在机加工工位的批量装夹作业中，普通虎钳的固定钳口往往无法满足多规格工件快速定位的需求，这款适配卡爪品牌虎钳的可调快速止动挡块，正是针对这一场景痛点开发的配套功能部件。日常进行轴类、长条类零件的批量铣削、钻孔加工时，操作人员无需每次拉表校准工件伸出长度，只需将挡块调整至对应位置锁紧，即可实现工件轴向的快速定位，大幅减少重复装夹的辅助时间，尤其适合小批量多品种的加工场景，能有效降低操作人员的装夹劳动强度，提升工位的有效加工时长占比。从结构设计来看，该挡块采用长条形主体搭配滑动锁紧杆的组合形式，主体部分采用与虎钳导轨槽适配的截面轮廓，可直接嵌入卡爪虎钳的固定钳身导轨内，无需额外打孔改造虎钳本体，安装时不会破坏原有虎钳的精度与结构完整性。

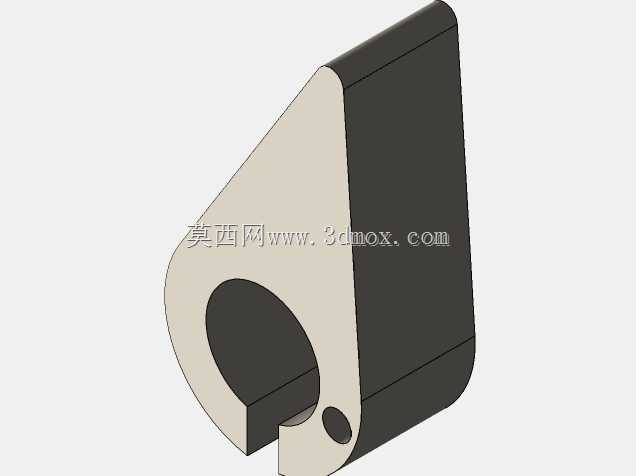

　　滑动杆上设置了多组间隔分布的锁紧定位点，可根据工件的定位长度需求，在挡块主体的行程范围内无级调整伸出长度，调整到位后通过端部的偏心锁紧结构即可快速锁死，锁紧后无窜动间隙，能承受装夹时工件传递的轴向冲击力，避免加工过程中挡块移位导致的工件尺寸超差。设计过程中充分考虑了虎钳的安装边界，挡块主体的厚度控制在不干涉钳口开合的范围内，当不需要使用挡块时，可将其滑动至钳身端部的非工作区域，无需整体拆卸，不会对虎钳的常规装夹功能造成干扰。挡块与工件接触的端面做了直角淬火处理，长期与工件端面碰撞接触也不会出现凹陷变形，保证长期使用后的定位精度一致性。锁紧操作端设计了扳动式的快拆结构，操作人员无需借助额外扳手，徒手即可完成锁紧与松开操作，

　　调整过程单手即可完成，适配加工过程中频繁调整定位位置的使用需求。在实际应用中，该挡块不仅可用于长条工件的轴向定位，也可配合异形钳口实现不规则零件的靠面定位，拓展原有虎钳的装夹适配范围，针对不同长度的工件，只需滑动调整挡块位置即可快速切换定位尺寸，相比传统的固定挡块，无需反复拆装更换垫块，也避免了垫块堆叠带来的定位误差累积问题。
