FRC1989竞赛用HTD同步带轮结构设计

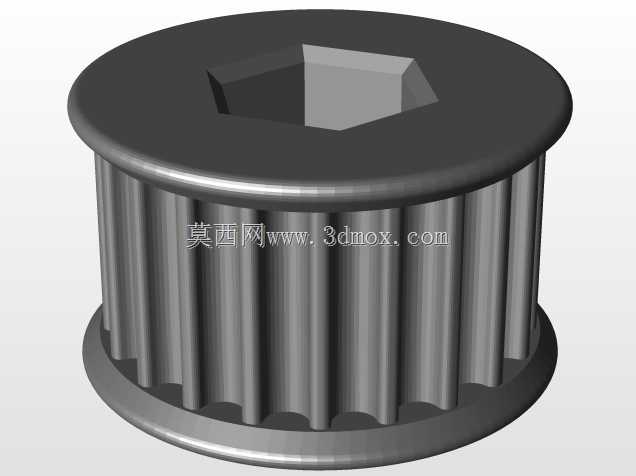

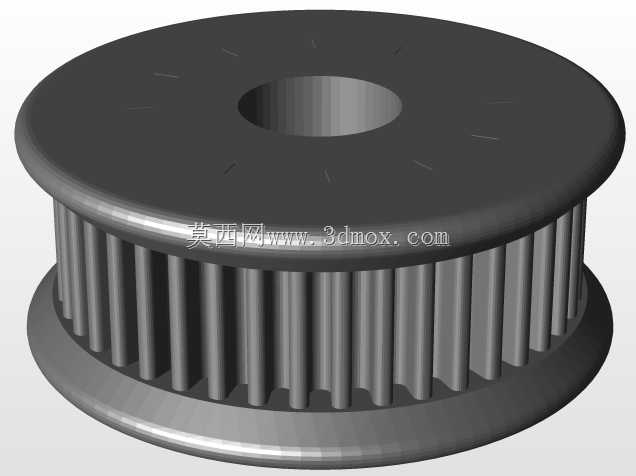

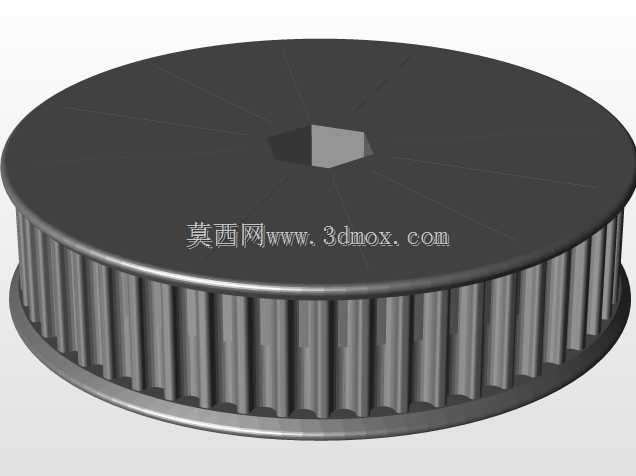

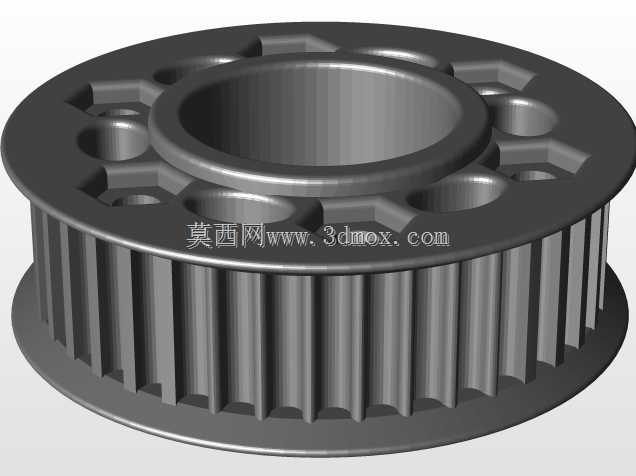

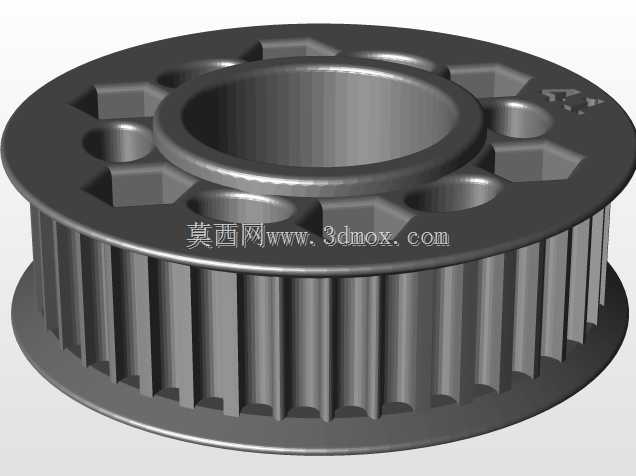

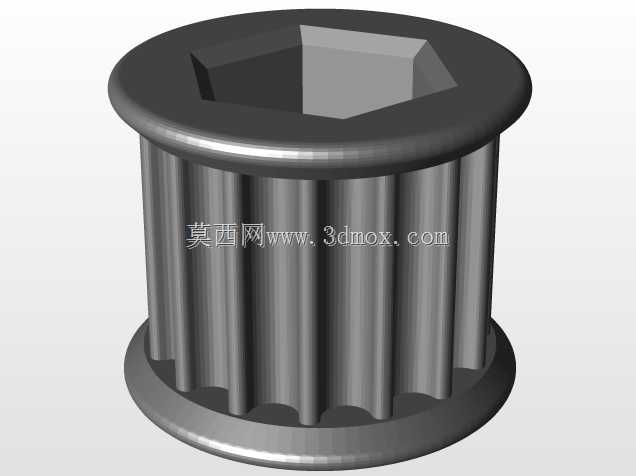

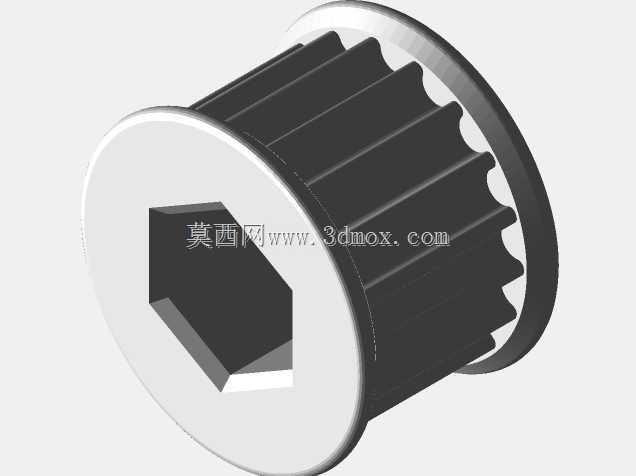

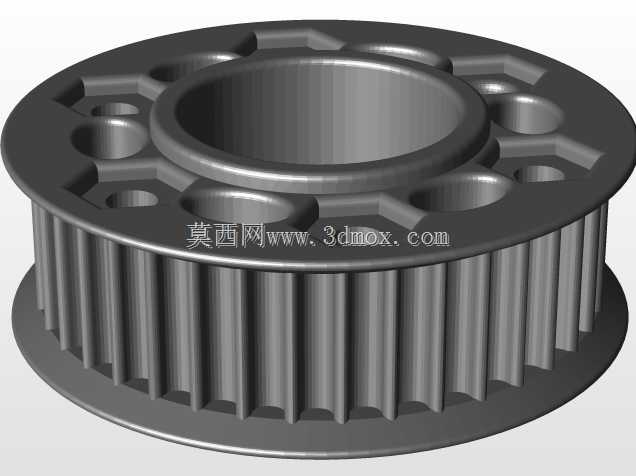

　　这款带轮针对FRC机器人竞赛的紧凑传动场景设计，适配HTD齿形同步带，在机器人的行走机构、末端执行器传动、输送模组等位置都能适配使用，核心作用是通过齿形啮合传递旋转扭矩，相比平带传动不会出现打滑问题，传动比精度能够满足竞赛机器人的动作控制要求。设计上采用内六角通孔的安装结构，不需要额外加工键槽，直接套在对应规格的六角轴上即可完成周向固定，安装时只需要轴向做限位处理，大幅缩短竞赛机器人的装配调试周期，也方便赛场上快速更换维护。带轮的齿形完全遵循HTD同步带的啮合标准，齿顶圆弧与齿槽轮廓做了匹配优化，啮合过程中齿面接触应力分布均匀，不会出现应力集中导致的齿根断裂问题，在机器人频繁正反转、瞬时过载的工况下，能保持稳定的传动状态，

　　不会出现跳齿问题。带轮的轮缘两侧做了挡边设计，能够防止同步带在高速运转过程中出现轴向窜动脱落的问题，不需要额外加装带轮挡片，进一步压缩传动机构的轴向安装空间。设计时采用参数化建模逻辑，将带轮的齿数、齿形参数、内孔尺寸、轮缘宽度都设置为可调整变量，只需要修改对应参数就能快速生成不同规格的同系列带轮，适配不同扭矩等级、不同安装空间的传动需求，不需要重新从零开始建模，能大幅提升设计迭代效率。从安装边界来看，这款带轮的轴向尺寸紧凑，径向轮廓在满足齿形强度的前提下做了轻量化处理，不会占用过多的机器人内部安装空间，内六角孔的公差按照间隙配合设计，装配时能够顺畅套入六角轴，同时不会出现过大的周向间隙，避免正反转切换时产生冲击间隙。

　　在实际使用场景中，这类带轮除了适配FRC竞赛机器人，也可以用在小型自动化设备的轻载传动工位、3D打印机的运动轴传动、小型输送线的驱动端，只要是需要精准传动比、安装空间受限的轻载传动场景，都可以通过调整参数后适配使用。带轮的轮毂部分做了等壁厚设计，注塑或者3D打印加工时不会出现壁厚不均导致的收缩变形问题，不管是采用机加工、3D打印还是注塑成型的加工方式，都能保证齿形的精度满足啮合要求，不需要二次做齿形修形处理。
