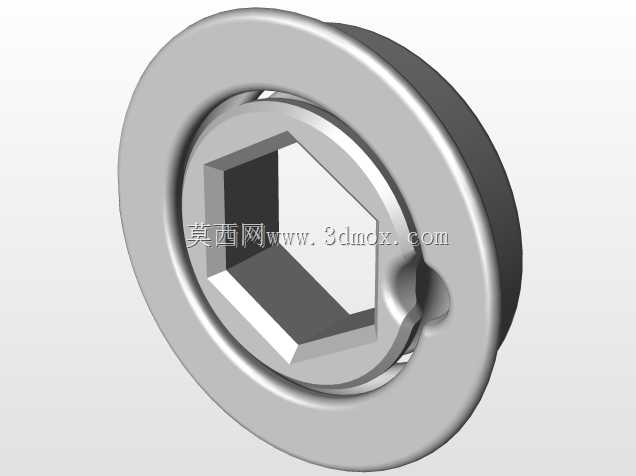

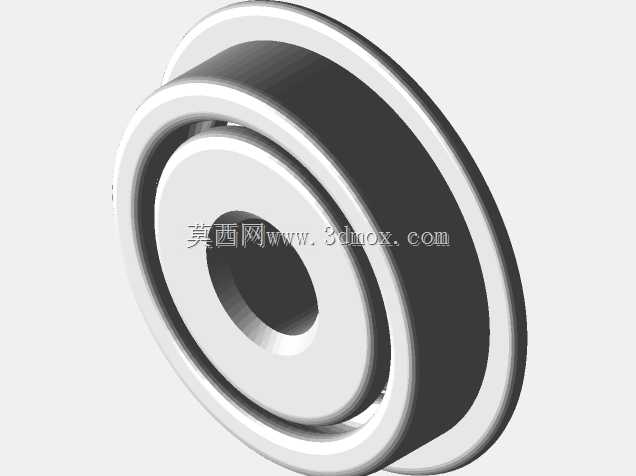

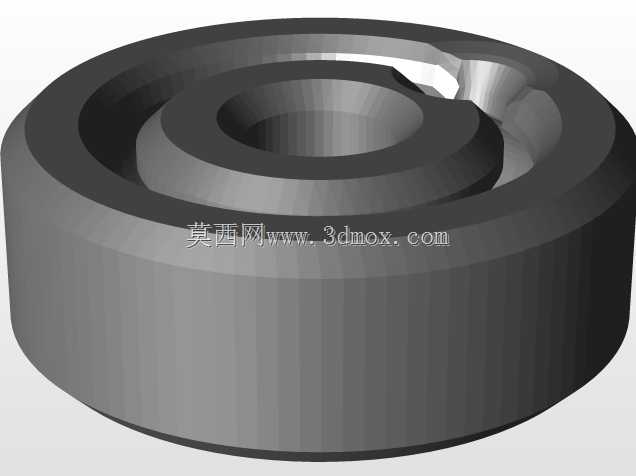

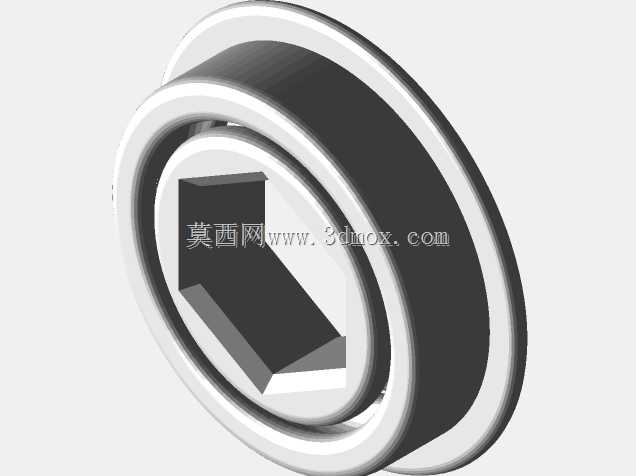

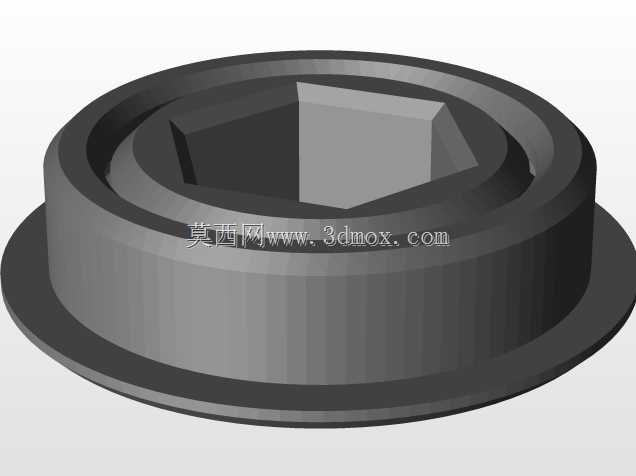

FRC1989赛事用轴承衬套组合结构

　　在竞技机器人、小型输送机构、桌面级实验设备这类对旋转支撑精度、安装空间有严苛限制的场景中，轴承与衬套的组合结构往往是决定机构运行稳定性的核心部件。这套组合结构的设计，首先围绕紧凑安装边界展开，整体采用同轴嵌套布局，外圈轴承承担主要径向载荷与低转速下的轴向限位，内圈配套衬套则用于补偿安装轴的加工公差，避免轴与轴承内圈直接硬接触造成的磨损，同时也能在频繁启停的冲击载荷下分散应力，防止轴承内圈出现蠕变打滑。从结构设计逻辑来看，轴承部分采用双挡边深沟结构，滚道经过适配低载荷高转速场景的修型，滚动体与滚道的接触角控制在合理区间，既保证空载转动时的低阻力特性，也能承受竞技场景下突发的侧向冲击；配套衬套的内壁设计有微小的储油槽结构，

　　不需要复杂的密封油路就能留存少量润滑脂，延长维护周期，衬套的外径与轴承内圈采用过渡配合，安装时不需要额外的紧固件就能实现同轴定位，降低装配难度。在实际应用场景中，这类轴承衬套组合常被用于FRC赛事机器人的轮组支撑、机械臂关节的辅助旋转位、小型传送带的从动辊支撑等位置，安装时需要注意轴端的倒角处理，避免压装时刮伤衬套内壁，同时轴承外圈与安装座的配合公差选择要根据载荷方向调整，径向载荷为主的场景采用轻微过盈配合，需要频繁拆卸维护的位置则可选用过渡配合加定位顶丝的固定方式。外形尺寸上，这套结构的轴向宽度控制在窄幅区间，不会占用过多的机构安装空间，外圈的定位台阶高度经过优化，既可以满足安装座的轴向定位需求，

　　也不会因为台阶过高增加不必要的整体重量，适配轻量化竞技设备的设计需求。衬套的长度略短于轴承内圈宽度，避免压装时衬套端面与轴承侧盖产生摩擦，同时两端的倒角设计也能引导轴件顺利穿入，减少装配时的卡滞问题。在功能特性层面，这套组合结构兼顾了标准轴承的通用性与衬套的适配性，不需要定制特殊规格的轴承就能适配不同公差等级的加工轴件，对于小批量制作的竞技设备、实验原型机来说，能够大幅降低零件采购与加工成本，同时也能在维护时快速替换标准件，减少设备停机时间。设计过程中还考虑了不同工况下的适配性，当应用在粉尘较多的场景时，可以在轴承外侧加装配套的防尘盖，衬套也可以更换为自润滑材质版本，不需要额外加注润滑脂就能长期运行；当应用在有一定腐蚀风险的场景中，轴承与衬套都可以选用对应表面处理的版本，不需要改动整体安装尺寸就能完成适配。
