FRC赛事用70:1减速比谐波行星齿轮结构

　　这套谐波行星组合传动结构，核心面向FRC青少年机器人竞赛的动力输出场景设计，适配小型CIM类直流驱动电机的安装接口，可直接嵌入竞赛机器人的动力舱内完成动力匹配。从实际赛事应用来看，这类大减速比传动单元常被用在机器人的机械臂关节、行走轮组驱动、升降机构动力端，用来抵消小型直流电机高转速低扭矩的输出特性缺陷，让执行端获得足够的拖拽、举升动力。设计上采用行星轮系作为前端输入级，谐波结构作为末端输出级的组合方案，没有沿用传统多级行星减速的堆叠思路，在有限的径向空间内把总减速比做到约70:1，既压缩了齿轮箱的整体轴向长度，也通过谐波结构的零背隙特性，保证了传动过程中动力输出的精度，避免机器人在精准对位、抓取赛事物料时出现动作迟滞或位置偏差。

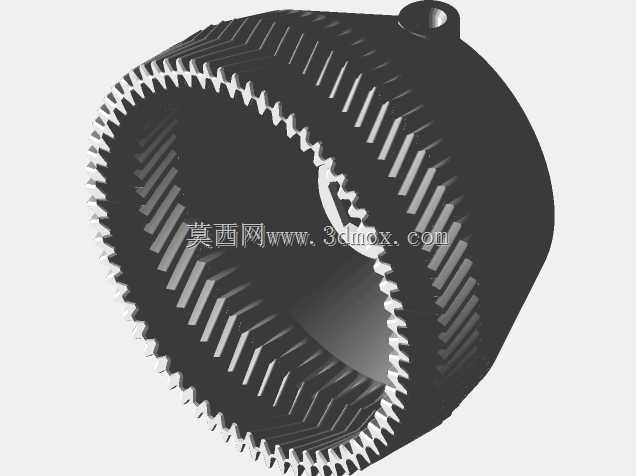

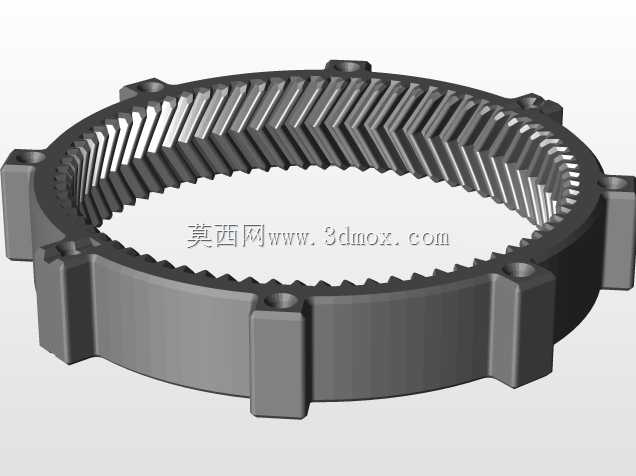

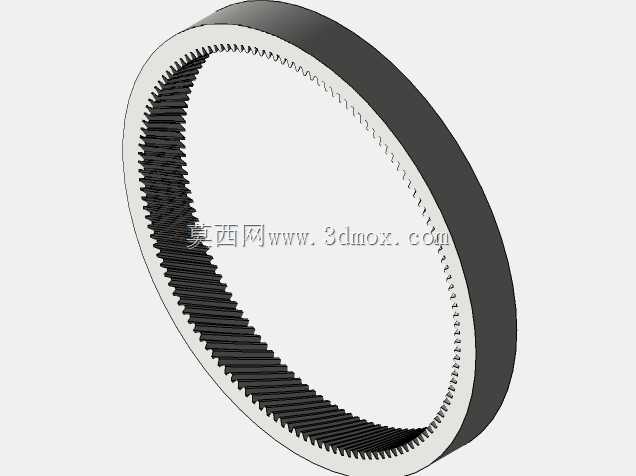

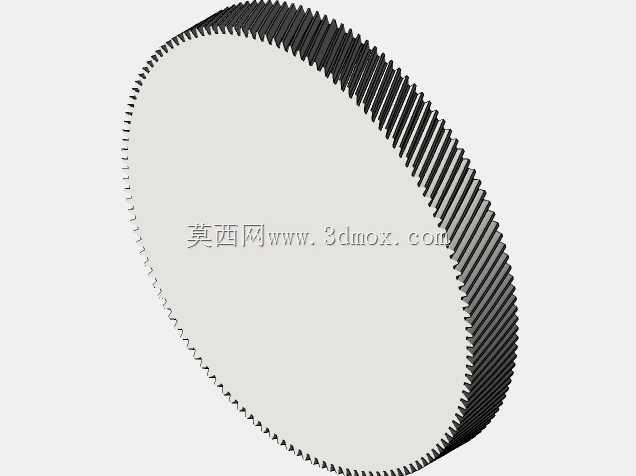

　　从结构边界来看，齿轮箱外壳采用带周向防滑纹理的一体式圆柱结构，外壳顶部预留的定位销孔可直接和机器人的安装支架完成锁附，不需要额外设计转接法兰，内齿圈直接集成在外壳内壁，减少了分体式装配带来的同轴度误差。内部的柔轮、刚轮啮合齿形经过修形处理，能承受竞赛场景下频繁正反转、瞬时冲击载荷的工况，不会因为机器人碰撞、急停导致轮齿崩断。设计过程中优先考虑了赛事场景下的快速拆装需求，输入端的电机对接孔采用标准键槽配合，不需要专用工具就能完成电机和齿轮箱的装配对接，输出端的内齿圈接口可直接适配标准竞赛用轮轴、关节连接轴，省去了二次加工连接结构的步骤。和同减速比的普通行星齿轮箱相比，这套组合结构的传动回差控制在极小范围内，在机器人做精准走位、

　　物料投放动作时，不会因为传动间隙导致定位偏移，同时整体重量比同参数的多级行星箱轻近三成，能帮竞赛机器人节省宝贵的载荷配额，用来搭载更多功能执行机构。日常调试中，这套结构不需要额外加注润滑脂就能满足短周期赛事的使用需求，外壳的防滑纹理也方便调试人员快速徒手拧动调整安装位置，不会因为表面打滑耽误赛事准备进度。
