30比1传动比复合行星齿轮结构

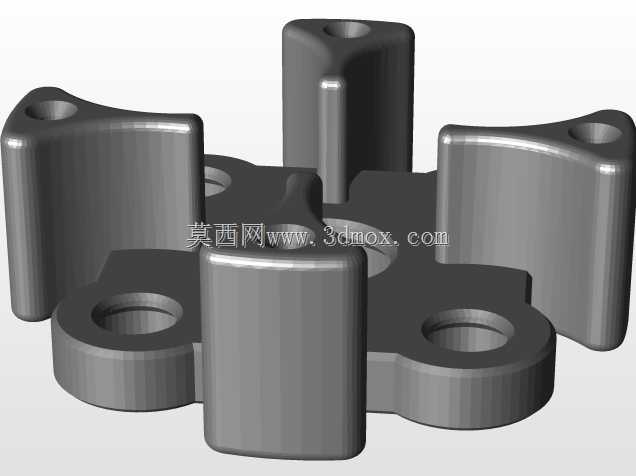

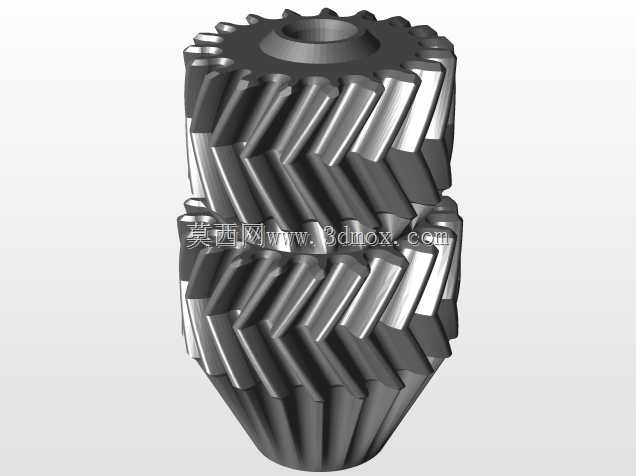

　　这套复合行星齿轮结构，输入端适配CIM电机安装位，输出端设计有1/2英寸六角轴接口，核心传动比设定为30:1，主要面向小型动力传动场景的减速增扭需求，常见于竞赛类机器人传动单元、小型自动化设备动力输出模块、桌面级机电一体化实训装置等场景，能够在紧凑安装空间内实现大减速比的动力传递，替代多级平行轴减速结构带来的体积冗余问题。设计阶段优先考虑了增材制造的工艺适配性，太阳轮、行星轮、内齿环三个核心传动部件均针对硬质打印耗材做了结构优化，选用ABS、HIPS这类具备一定刚性且不易弯曲的耗材即可完成打印制作，无需额外的金属加工工序就能完成原型验证。行星轮的安装采用5/16规格或M8螺栓作为行星轴，配合锁紧螺母完成轴向定位，

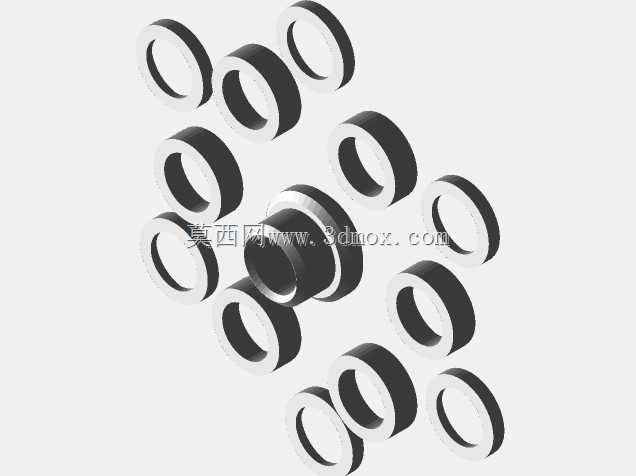

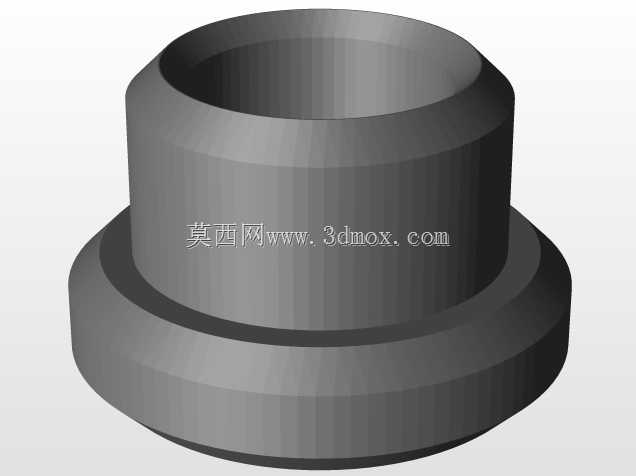

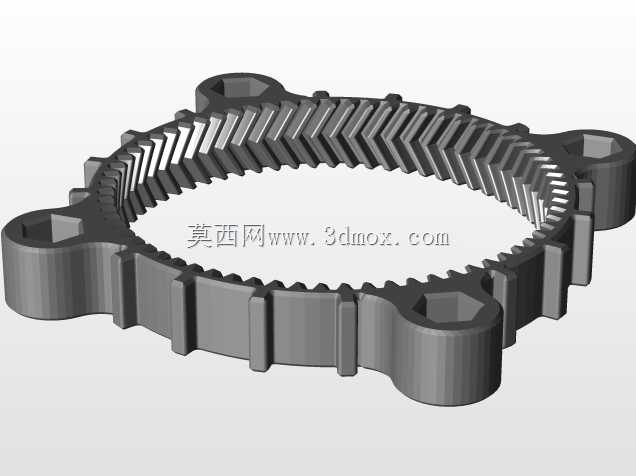

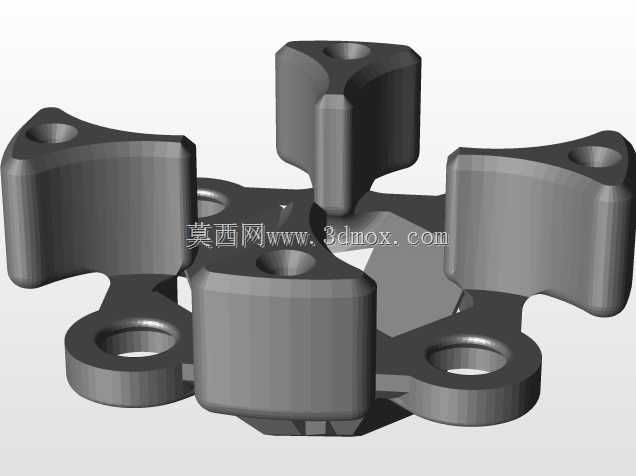

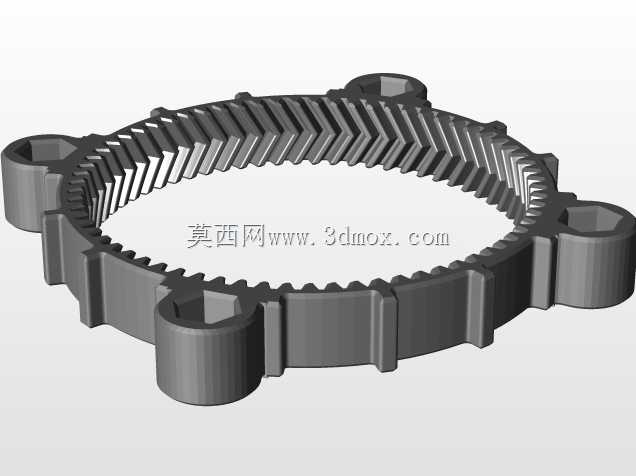

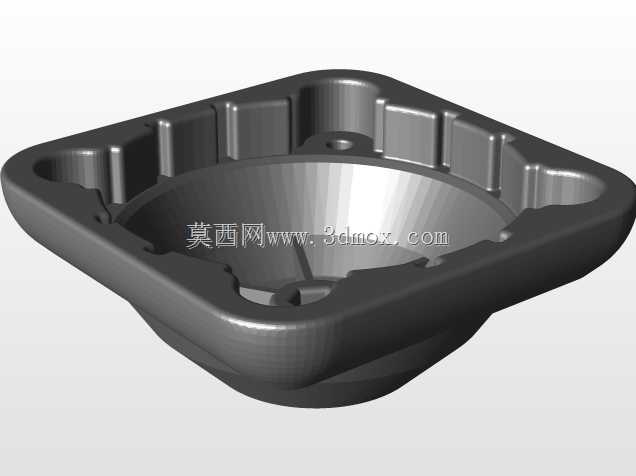

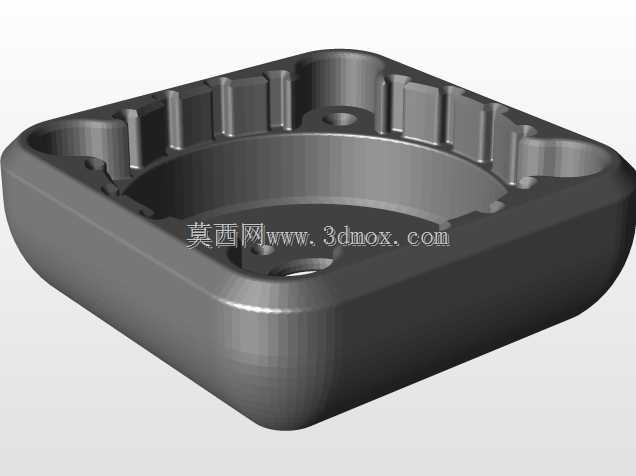

　　装配过程中可通过调整螺母锁紧力控制行星轮的转动阻尼，避免行星轮出现轴向窜动影响传动平稳性。轴承位适配8x16x4或8x16x5规格的标准轴承，可直接选用市售常规微型轴承完成压装，无需定制非标轴承件，大幅降低原型制作的物料成本与采购周期。内齿环的壁厚做了减薄处理，装配时可借助材料的微量变形将其压合在行星轮外侧，装配完成后环体的回弹应力可实现自身周向定位，无需额外设计环体的固定卡扣或连接法兰，进一步压缩了整体结构的径向尺寸。内齿环配套的固定器采用实心结构设计，避免打印件薄壁结构在装配受力后出现弯曲变形，保证内齿环与行星轮的啮合间隙处于合理范围，减少传动过程中的卡滞与异响问题。针对0.8mm口径喷嘴的熔融沉积成型工艺，

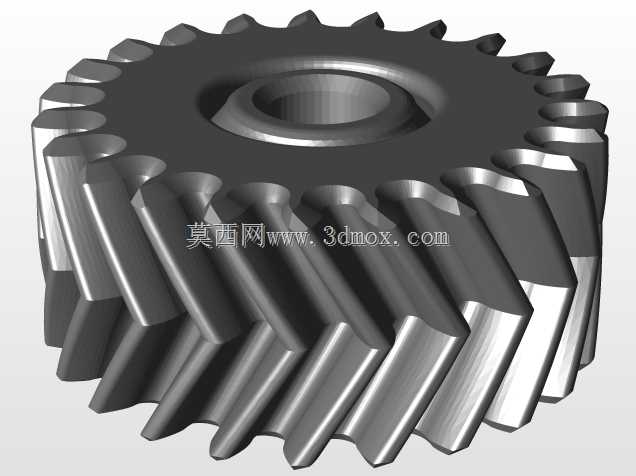

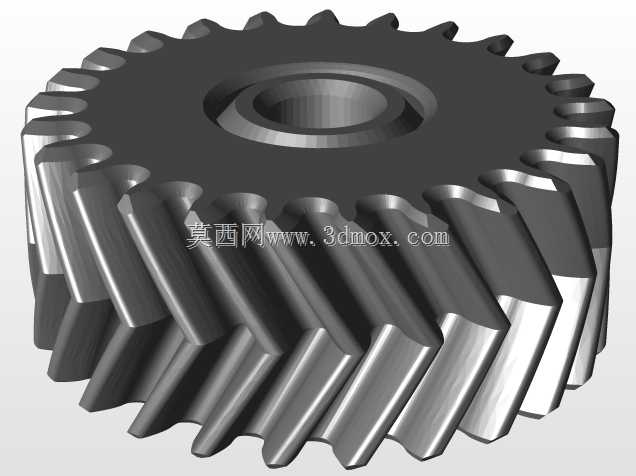

　　打印参数做了针对性匹配，周长参数设置为8到16的区间范围，层厚控制在喷嘴直径的25%到50%之间，既能够保证轮齿的成型精度，避免齿形出现层纹导致的啮合干涉，也能兼顾打印效率，减少原型制作的时间成本。斜齿的轮齿设计相比直齿行星结构，传动过程中啮合重合度更高，运转时的噪音更低，同时能够承受更大的瞬时冲击载荷，适合需要频繁正反转、负载波动较大的传动场景。整体结构的安装边界紧凑，输入端与电机的连接位、输出端六角轴的伸出长度均做了尺寸约束，可直接嵌入到现有小型设备的动力舱内，无需对原有设备的安装框架做大规模改动，在原型迭代阶段可快速完成拆装测试，验证不同传动比下的动力输出表现。
