线材成型导向模组件结构设计

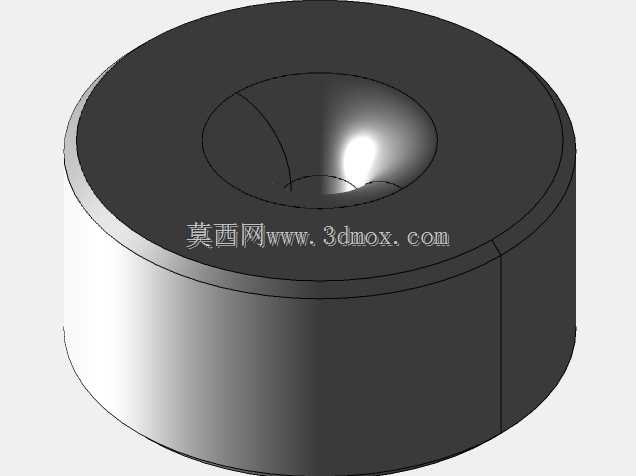

　　这套线模组件主要应用在线材拉拔、线缆包覆、精密线材校直成型的生产工位上，是线材加工设备前端的核心导向成型部件，日常在拉丝机、线缆挤出生产线、细金属线材精整设备上都能见到这类结构的身影。从实际使用场景来看，这类线模直接决定了出线的最终直径精度，同时入口角的设计直接影响线材通过时的摩擦阻力、表面划伤概率以及模具本身的使用寿命。设计时首先要匹配对应工位的线材进线尺寸，入口端做了平滑的内凹弧面过渡，避免线材在穿入、高速行进过程中出现剐蹭、卡滞的问题，弧面的曲率经过反复调整，能让线材从进线到定径段的受力保持均匀，不会出现局部应力集中导致的模具局部磨损过快。组件的定径段严格控制最终出线尺寸，标注的5.15尺寸为最终成型的线材外径公差带基准，

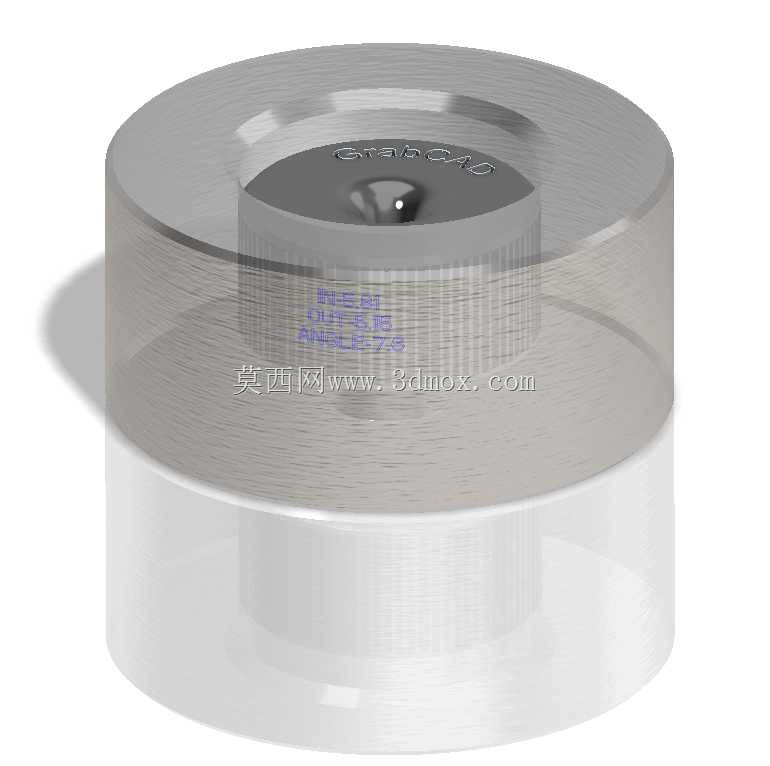

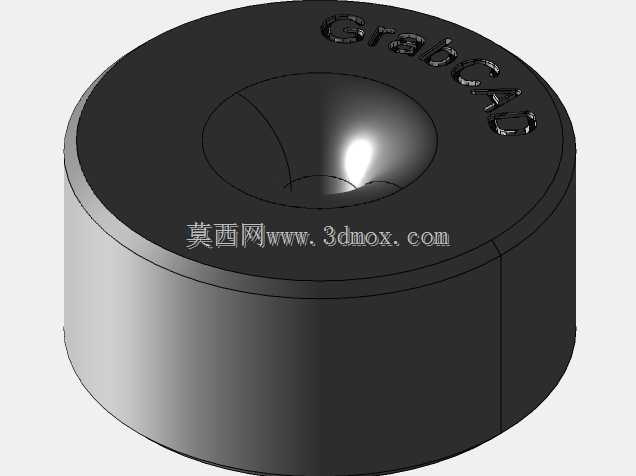

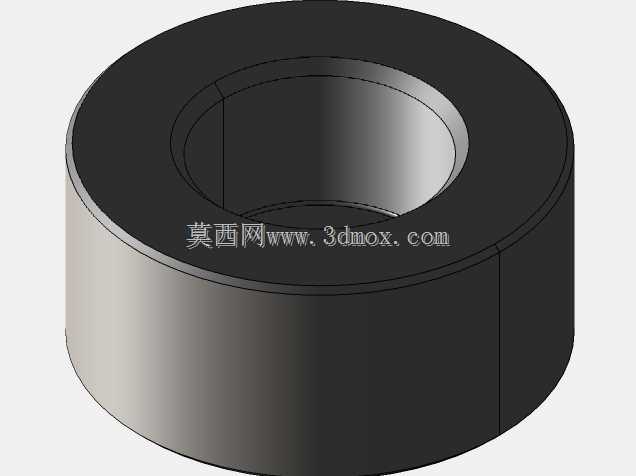

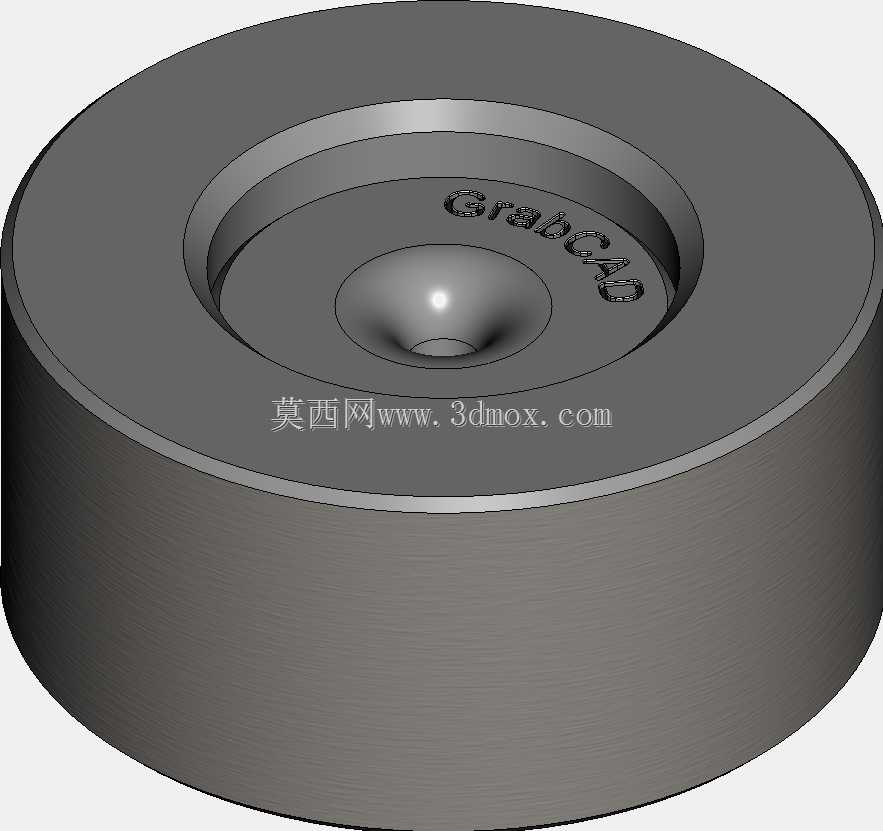

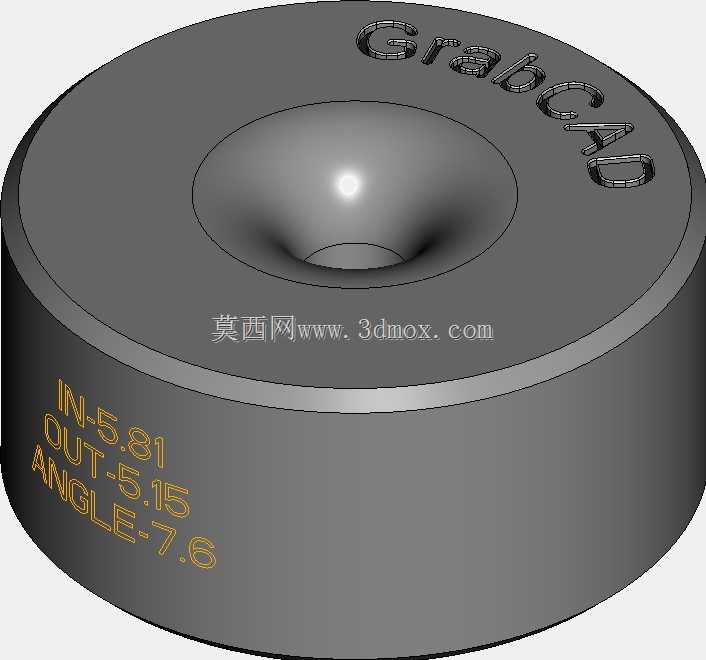

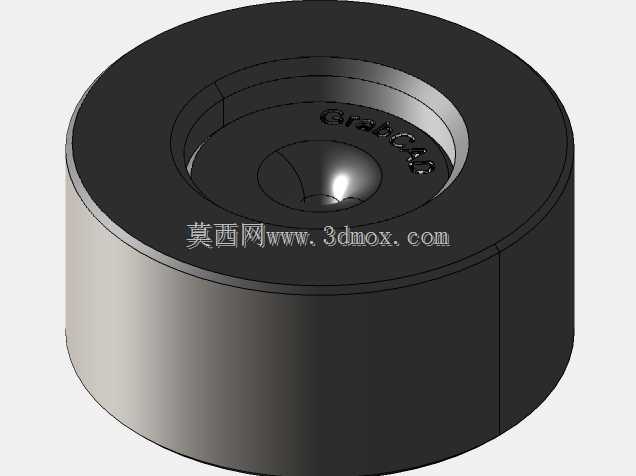

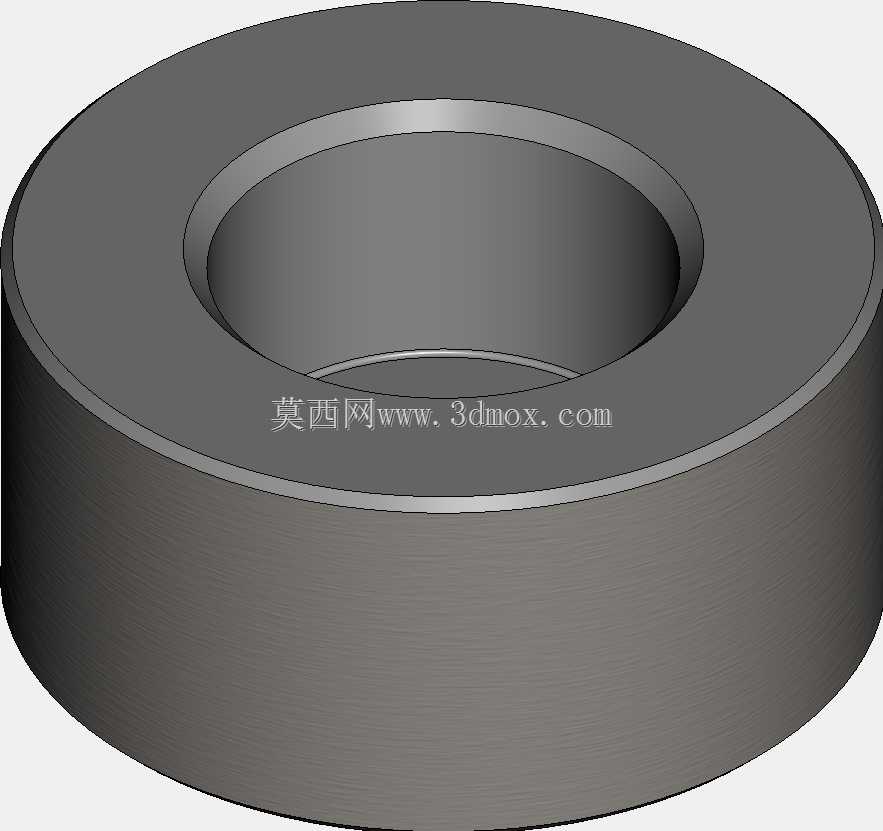

　　加工时需要保证定径段的圆柱度与表面粗糙度，避免出线出现竹节、椭圆、表面拉痕等常见缺陷。7.6度的入口角设计，是兼顾了进线导向范围与接触面压力的平衡选择，角度过小会导致进线导向范围不足，线材稍有偏斜就会剐蹭模具入口边缘；角度过大则会增加线材与模具入口锥面的接触面积，增大拉拔阻力，同时容易带入金属碎屑刮伤线材表面。外形上采用圆盘式的安装结构，圆柱外圆可以直接嵌入设备的模座安装孔内，端面的标识区域直接蚀刻了关键尺寸参数，方便现场换模时快速识别规格，避免错装。安装时需要保证模腔中心与线材行进方向的同轴度，偏心安装会直接导致出线尺寸超差、模具单边磨损加剧。这类线模在实际生产中通常会搭配硬质合金模芯使用，外层的钢结构主要起到夹持固定、

　　保护模芯的作用，模芯与外套的过盈配合量需要严格控制，过盈量太小会出现模芯在拉拔力作用下移位，过盈量太大则可能导致模芯受压碎裂。日常维护时需要定期检查入口弧面的磨损情况，当出现环状磨损沟痕时要及时更换，避免刮伤线材表面，同时要保证拉拔过程中的润滑介质充分覆盖模腔接触面，降低摩擦温升，延长模具的连续使用时长。
