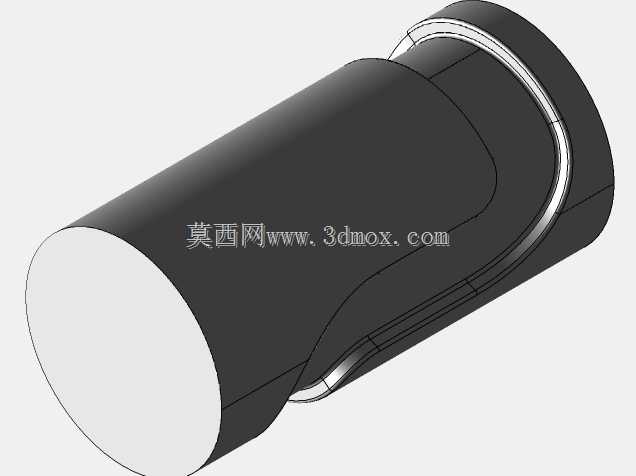

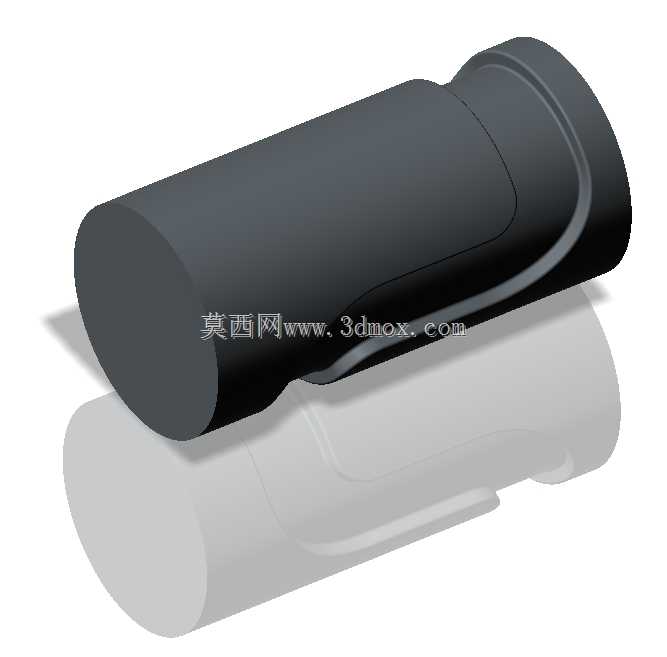

筒体曲面沟槽驱动缸筒凸轮结构

　　这类带闭合曲面沟槽的缸筒凸轮，常应用在需要将缸体直线往复动作转化为受控旋转输出的气动执行单元中，常见于自动化产线的工件转位、小型工装的角度切换、便携工具的动作联动场景，相比传统的齿轮齿条、连杆式转位结构，这类集成在缸筒外壁的凸轮沟槽不需要额外布置传动副，能大幅压缩执行单元的整体安装空间，尤其适合安装边界受限的紧凑工位。从结构设计逻辑来看，该部件以空心筒体作为基体，内壁可直接作为活塞的运动腔道，外壁加工的闭合曲线沟槽是核心功能面，沟槽的轨迹走向直接决定了输出端的旋转角度、动作时序以及行程过程中的速度变化，设计时需要匹配活塞配套的导向销尺寸，控制沟槽与导向销的配合间隙，既要保证动作过程中无卡滞，也要避免间隙过大带来的传动回程误差。

　　实际选型适配时，需要重点关注筒体的外径、总长度参数，确认其能匹配对应气缸的端盖安装尺寸，沟槽的起止位置要和活塞的全行程对应，避免活塞运动到上下止点时导向销脱出沟槽，同时沟槽的截面轮廓需要做顺滑过渡，在轨迹拐点处设置合理的圆角，减少导向销在动作过程中的磨损，提升部件的长期运行寿命。不同于外置凸轮机构需要单独设计凸轮安装座、定位结构，该结构将凸轮轨迹直接集成在缸筒本体上，零件集成度更高，装配时仅需要将带导向销的活塞装入筒体内腔，配合两端端盖密封即可完成执行单元的组装，能减少装配环节的零件数量，降低整体装配误差累积。在工况适配层面，这类结构适合中低压气动场景，沟槽表面可根据使用频率做相应的表面硬化处理，应对高频次往复动作下的摩擦损耗，

　　设计建模过程中需要重点校验沟槽轨迹的连续性，避免出现曲率突变导致的动作卡顿，同时要保证筒体壁厚均匀，避免加工沟槽后局部壁厚过薄影响缸体的承压能力，内壁的圆柱度公差需要控制在合理范围内，保证活塞运动时的密封性能，减少气动泄漏带来的动力损失。
