带阵列孔结构的筒式消声构件

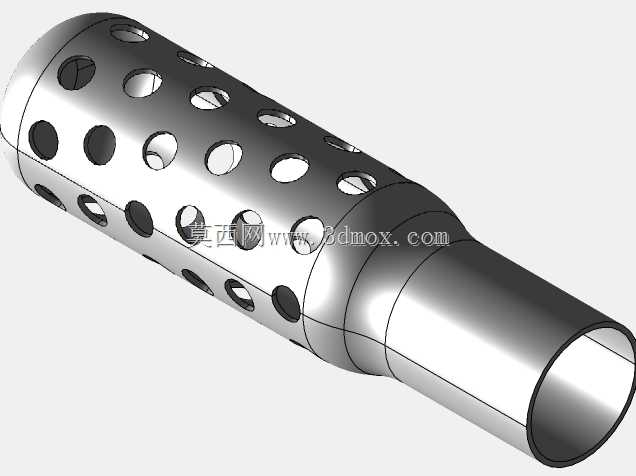

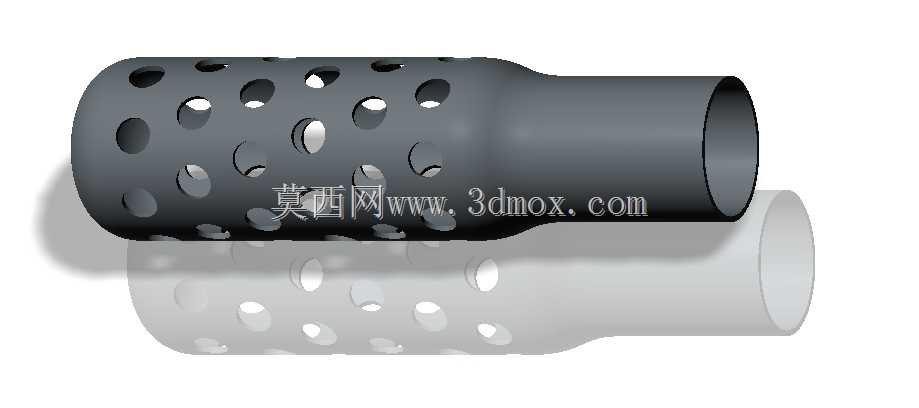

　　该消声构件主要应用于需要兼顾气流通行与噪声抑制的管路系统中，常见于小型动力设备排气端、气动系统排气支路、通风管路降噪段等场景，核心作用是在保障介质顺畅流通的前提下，通过结构设计耗散气流扰动产生的声能，降低管路传递的气动噪声量级。从结构特性来看，构件整体为变径筒状结构，一端为等径直筒段，用于和对应管径的管路进行插接或套接装配，安装时可根据管路材质选择卡箍固定、粘接或者焊接的连接方式，直筒段的外径尺寸与常规同规格通径管路匹配，无需额外加工过渡转接头即可完成装配，有效降低现场安装的适配成本。构件主体的扩径段表面规则排布多组圆形通孔，孔位采用周向阵列结合轴向排布的设计逻辑，这种排布方式并非简单的均匀开孔，而是结合气流通过时的声传播路径设计，

　　气流进入扩径腔室后，会在孔位处产生多次分流与涡旋，不同频率的声波在孔壁与腔室内壁之间反复反射、干涉，将声能转化为微弱的热能耗散，相比实心扩径腔的消声结构，带阵列孔的设计可以在控制整体重量的前提下，拓宽有效消声的频率范围，对中高频气动噪声的抑制效果尤为明显。设计过程中首先需要匹配管路的额定通径，确定进气直筒段的内径尺寸，保证气流通过时不会产生额外的节流损失，避免影响上游设备的运行效率；扩径段的扩张比需要结合目标消声频段计算，扩张比过大会导致构件整体体积冗余，安装空间占用过高，扩张比不足则无法达到预期的消声量；表面孔位的孔径、孔间距以及排布密度，需要结合气流流速调整，孔径过小容易被管路中的杂质堵塞，长期使用后消声性能衰减过快，

　　孔径过大则会降低声能耗散的效果，孔间距需要保证构件整体的结构强度，避免在气流长期冲击下出现孔边开裂或者筒体变形的问题。构件的过渡段采用平滑的锥面变径设计，没有直角台阶结构，能够减少气流经过变径位置时产生的湍流噪声，避免结构本身成为新的噪声源。从安装边界来看，构件整体为轴向对称结构，安装时不需要额外调整周向角度，只要保证两端连接管路的同轴度在允许公差范围内，即可避免出现额外的气流偏折，装配后整体的轴向长度较短，可以直接集成在原有管路的直线段中，不需要对原有管路走向进行大幅改动，适配紧凑空间内的降噪改造需求。
