CNC三重5c旋转气动夹头工作台结构

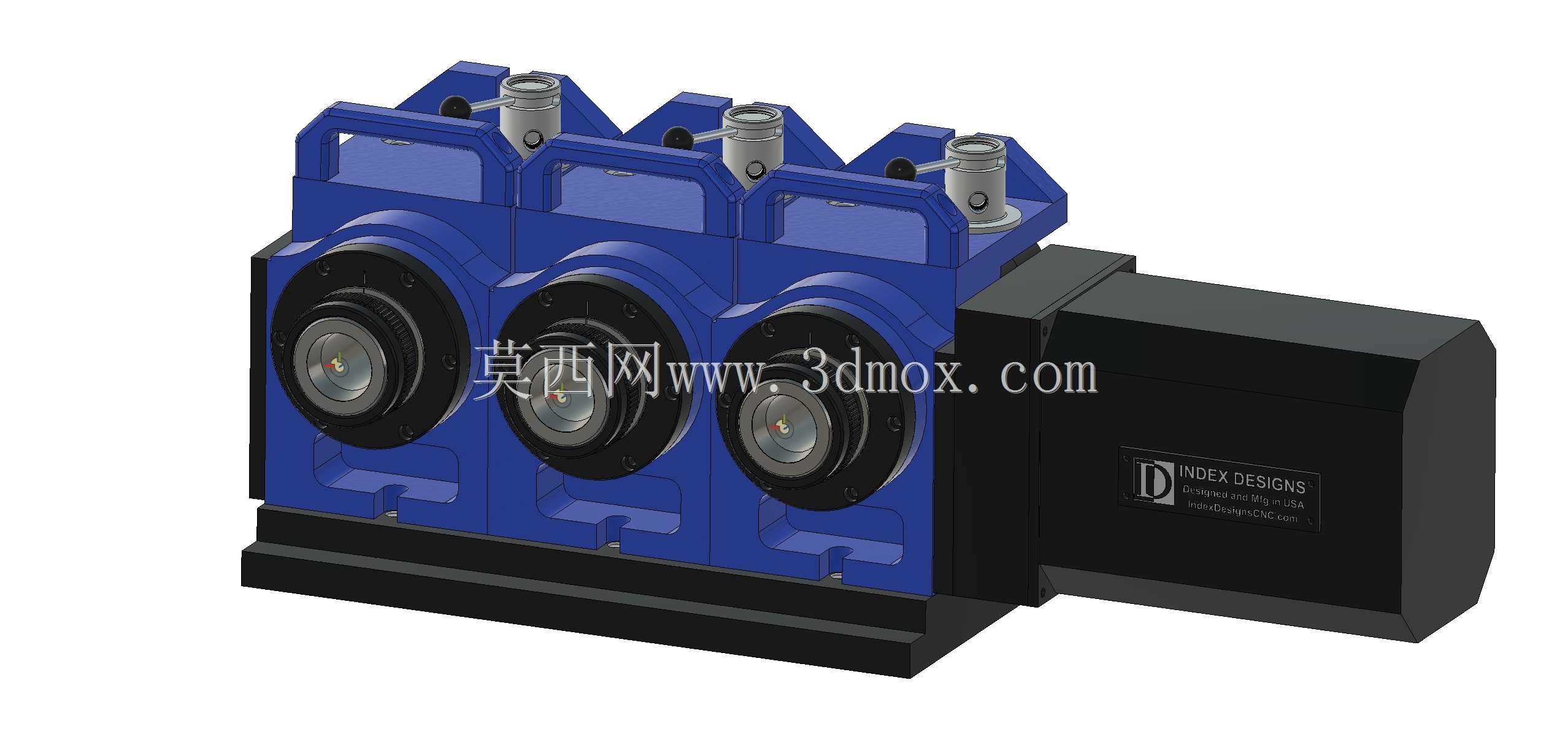

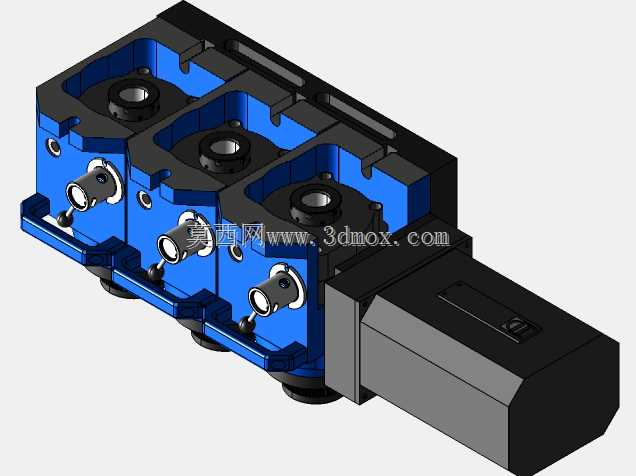

　　在多工序CNC批量加工场景中，单工位装夹往往需要多次翻面找正，不仅耗费大量辅助工时，多次装夹带来的定位误差也会直接影响零件形位公差精度，这款三重5c旋转夹头结构正是针对小规格轴类、套类零件的多面加工需求设计，可直接配套加装在常规立式加工中心工作台面，拓展机床的多工位回转加工能力。从结构布局来看，该装置采用三工位并列排布设计，每个工位独立配置5c规格夹头安装接口，可兼容标准5c筒夹，适配不同直径的棒料、小型异形零件装夹，夹头的夹紧动力采用内置气路驱动，无需额外搭建复杂的外置液压管路，气路接口统一集成在装置顶部，车间常规压缩空气气源即可满足驱动需求，夹紧力可通过气源压力调节，适配不同材质零件的装夹力度要求，避免薄壁类零件装夹变形。

　　驱动端采用一体式伺服电机直连传动结构，取消了传统转台常用的同步带、齿轮减速环节带来的传动背隙，回转重复定位精度可满足多数精密零件的分度加工要求，三工位可同步回转，一次装夹即可完成三个零件的多面铣削、钻孔、攻丝工序，相比单工位转台加工效率可提升两倍以上。设计阶段充分考虑了现有加工中心的安装边界，底座采用标准平键槽定位结构，可直接匹配加工中心T型槽间距，无需额外制作过渡转接板，整体安装后Z向凸起高度控制在常规机床行程允许范围内，不会干涉机床Z轴上下运动行程，侧面电机安装位置做了下沉式设计，避免加工过程中与机床主轴护罩、刀库结构发生碰撞。夹头前端的定位端面做了淬硬处理，长期装夹拆卸也不会出现端面磨损导致的定位精度下降问题，

　　主体支撑结构采用高刚性铸铁材质，三道并列的加强筋结构从底座延伸至夹头安装位，可承受大切削量铣削带来的切削振动，减少加工过程中的震刀纹问题，提升零件加工表面质量。气路控制可直接接入机床M代码指令系统，配合加工程序实现自动夹紧、松开动作，无需人工手动操作夹头，可适配自动化生产线的上下料需求，三个工位的夹头同轴度在装配阶段做了统一校准，批量加工时零件的一致性表现稳定，适合小型精密零件的量产加工场景使用。
