微型伺服驱动发声一体化组件结构设计

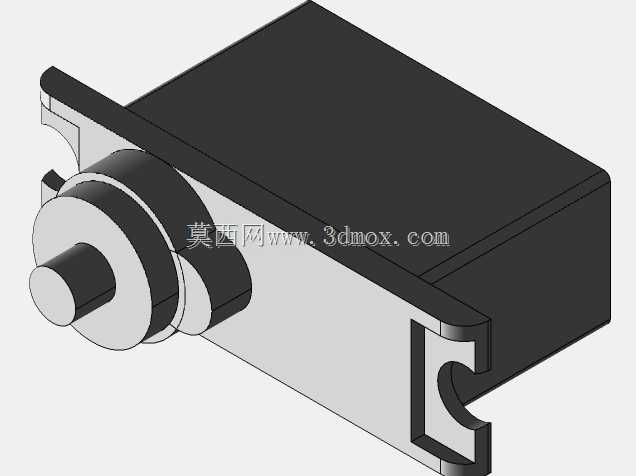

　　这款微型伺服与喇叭集成组件，最初的建模出发点是为小型航模、桌面级微型机器人、便携智能穿戴交互设备的结构开发提供精准的装配基准，很多做微型智能硬件的结构工程师都遇到过，选微型执行元件时要么找不到精准的三维装配参考，要么买回来的元件和预留安装位干涉，反复打样调整浪费大量开模前的验证时间。从结构设计逻辑来看，组件将伺服驱动的执行输出端与发声单元做了紧凑的一体化布局，主体外壳采用带安装耳的方正结构，两侧的安装凸耳预留了标准的螺丝过孔位，安装耳的厚度、孔位中心距都按照微型伺服的通用安装规范做了匹配，不需要额外做转接支架就能直接固定在1.5mm-2mm厚度的玻纤板或者薄金属安装板上。输出轴端做了阶梯轴结构，轴径、

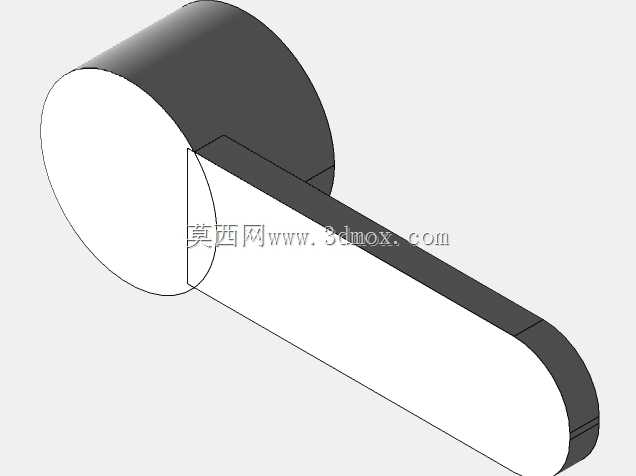

　　伸出长度适配常用的微型舵机摇臂安装尺寸，轴根部的限位凸台可以限制摇臂的轴向窜动，避免运行过程中摇臂脱落或者偏移。发声单元的腔体和伺服的驱动腔体做了分隔设计，中间的隔断结构既可以避免伺服运行时的齿轮振动传递到喇叭振膜产生杂音，也能让喇叭的前腔形成相对密闭的空间，保证高频发声的清晰度。从安装边界来看，组件整体的长宽高尺寸控制在极小的范围内，主体外壳的边角做了小倒角处理，不会在装配时刮伤周边的走线或者其他元器件，侧面的走线槽预留位置可以让伺服的控制线和喇叭的音频线从同一侧引出，方便布线整理，不会出现走线弯折过度导致线芯断裂的问题。在实际应用场景中，这类集成组件可以用在小型仿生机器人的头部结构里，既可以驱动头部做小角度的转向动作，

　　也能通过喇叭单元发出交互提示音，不需要分别单独安装伺服和喇叭，大幅节省设备内部的安装空间；也可以用在微型遥控车模的转向结构里，配合喇叭单元实现模拟引擎音效、转向提示音的功能，不用额外增加独立的发声模块安装位。建模过程中对各个配合面的公差做了贴合实际生产的设定，外壳的合模线位置、安装孔的拔模角度都按照注塑件的生产要求做了处理，输出轴和外壳轴孔的配合间隙按照转动副的要求留了合理的活动量，既不会因为间隙过大出现输出轴晃动，也不会因为间隙过小导致转动卡滞。对于做微型智能设备结构设计的工程师来说，这个模型可以直接导入装配体中做干涉检查、安装位匹配，不需要自己反复测量实物尺寸绘制模型，能大幅缩短前期方案设计的周期，也能提前预判布线、安装过程中可能出现的结构冲突问题，避免后期打样时出现结构不匹配的问题。
