多芯接线端子排连接线束结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:667130
  • 多芯接线端子排连接线束结构设计
  • 多芯接线端子排连接线束结构设计
  • 多芯接线端子排连接线束结构设计

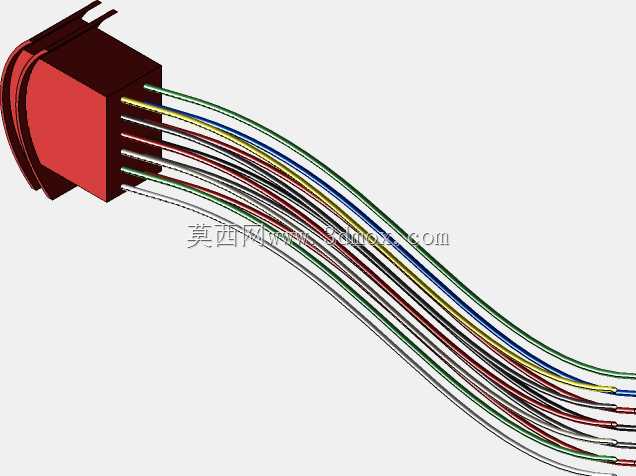

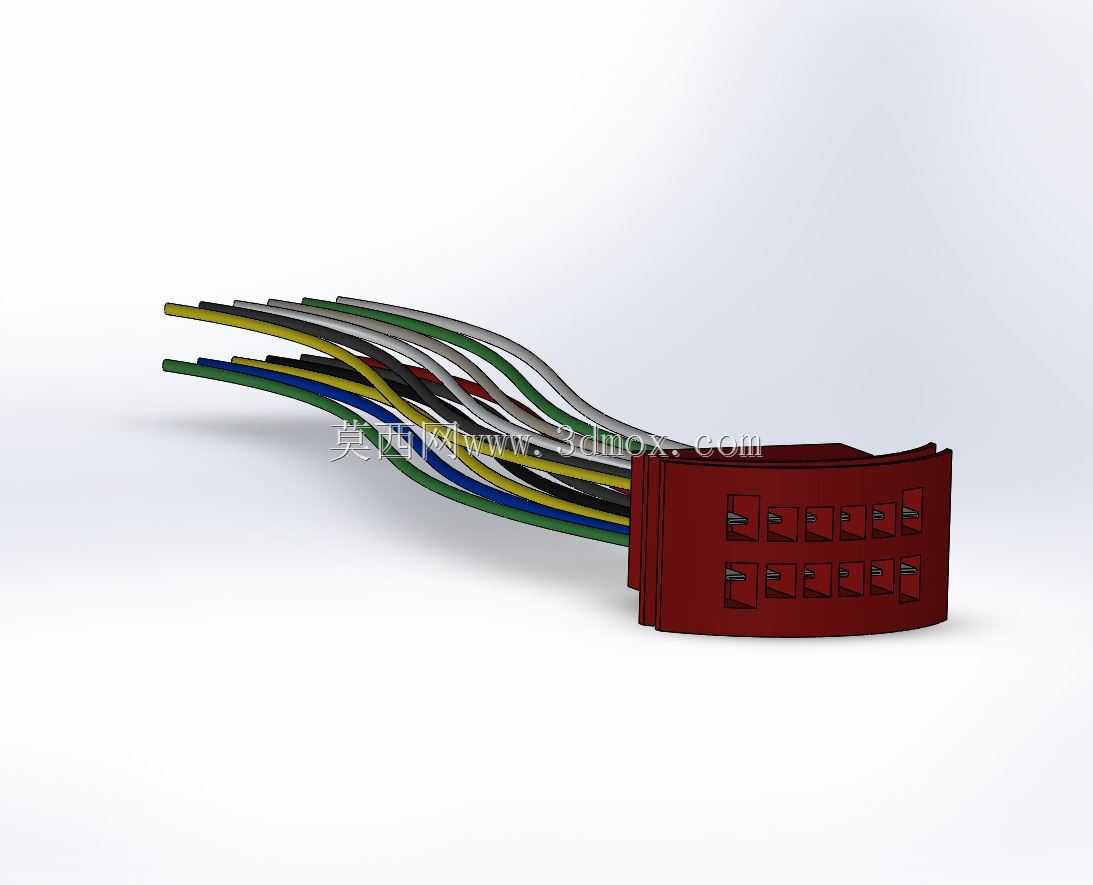

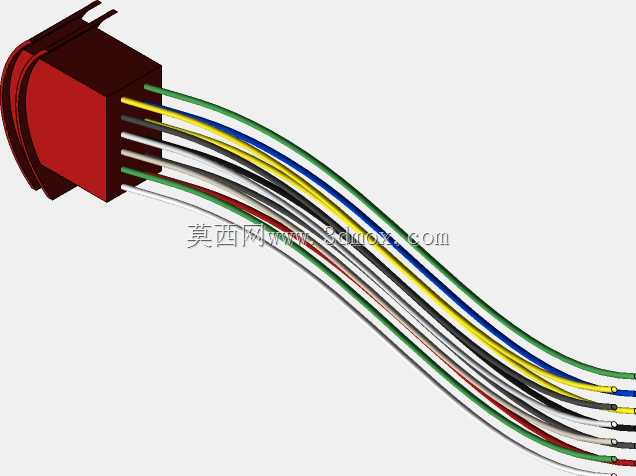

  这类多芯接线线束是电气互联系统里的基础布线组件,常见于通讯设备内部板卡互联、小型电控柜信号回路接驳、消费电子内部模组接线场景,核心作用是实现多回路电信号的有序传输,避免单根散线布线带来的走线混乱、接错线、拉扯松脱等问题。设计时首先要匹配对接端的端子座针距,这款线束配套的是双排10位红色绝缘端子座,每一排对应5路独立信号回路,端子座采用卡扣式锁止结构,和对接公端插合后能形成足够的保持力,常规工况下承受50N以内的轴向拉扯不会出现松脱退针的情况。线束部分选用多色绝缘层芯线,不同颜色对应不同的信号定义,生产装配和后期运维排查时可以直接通过线色区分回路,无需逐根通断测试,能大幅降低装配和检修的时间成本。

  芯线的剥线长度严格匹配端子压接区域的尺寸,压接后铜丝不会外露在绝缘层外,也不会因为剥线过短导致压接不牢,每根芯线和端子的压接部位都做了拉脱力校验,满足常规工业场景的振动耐受要求。线束的出线端做了平顺的弧度弯折处理,没有出现芯线死折的情况,避免弯折处铜丝断裂导致的接触不良,整体布线的弯曲半径控制在芯线外径的6倍以上,符合低压布线的工艺规范。端子座的外形做了圆弧过渡处理,没有尖锐棱角,安装时不会划伤操作人员,也不会磨损相邻的其他线缆绝缘层。安装边界上,这款端子座的对接面为平面结构,安装时需要预留出至少15mm的插合操作空间,线束出线方向的弯曲区域需要预留30mm以上的走线空间,避免和周边结构件产生干涉。

  这类线束在实际应用中可以根据实际回路需求调整芯线数量,也可以根据传输信号的类型更换不同线径的芯线,适配从弱信号传输到小功率供电的不同场景,整体结构紧凑,不需要额外的固定件就可以通过端子座本身的卡扣结构完成和对接端的固定,适合在空间紧凑的设备内部使用。建模过程中还原了芯线的自然弯曲形态,也还原了端子座上的每一个针位卡槽结构,能直接用于布线干涉校验、装配工艺模拟,也可以作为电气布线设计的参考组件,调整芯线长度和端子规格后就能适配不同的设备接线需求。
