通讯设备用多工位安装冲压固定支架

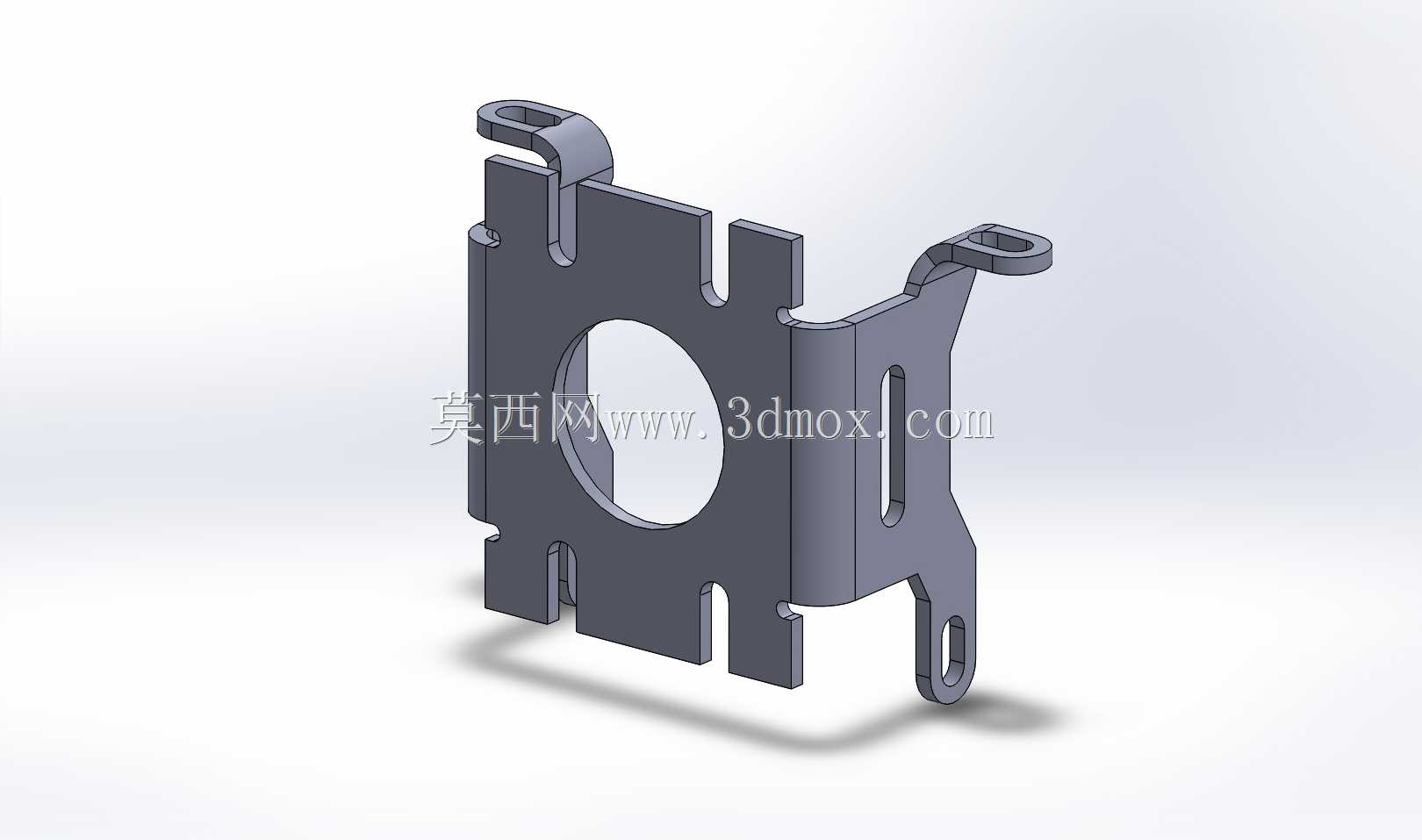

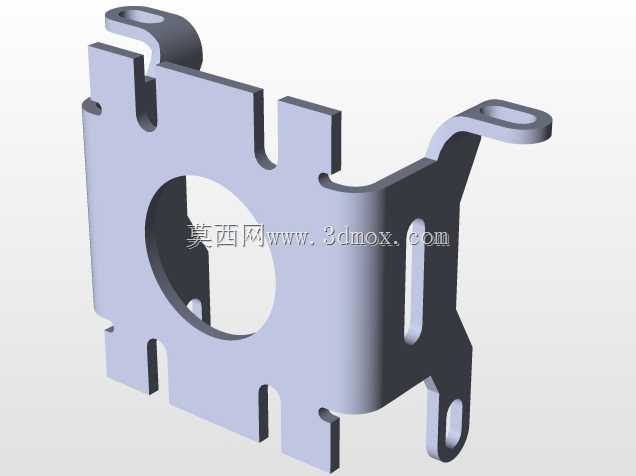

　　这类冲压支架主要应用在小型通讯终端设备的内部装配场景中，承担核心功能模块的定位、承载以及整机内部的结构衔接作用，在手持通讯设备、便携通讯终端的内部装配环节，这类支架是连接主板、功能模组与设备外壳的关键结构件，能够在有限的设备内部空间里，为不同功能模块提供稳定的安装基准，避免设备在日常携带、使用过程中出现模组移位、线路拉扯断裂的问题。从结构设计来看，该支架采用一体化冲压折弯成型工艺，主体为平板承载基底，中心开设大尺寸圆形避让孔，主要用于避让通讯模组上的圆形凸起元件或者对接接口，避免支架安装后与元件产生结构干涉；基底侧边延伸出多组带安装孔的折弯支耳，不同位置的支耳分别对应设备外壳的固定螺柱、内部模组的安装点位，

　　支耳上的安装孔根据对接位置的需求，分别设计为圆孔与长圆孔，长圆孔可吸收冲压件的成型公差以及装配累积误差，降低现场装配的对位难度，提升装配效率。支架侧边还设计有竖向的长槽结构，可用于内部排线的走线限位，避免线束在设备内部晃动与其他金属构件产生摩擦，降低线束外皮破损引发短路的风险。设计这类支架时，首先要匹配对应通讯设备的内部安装边界，整体轮廓尺寸需要完全适配设备内部的预留安装空间，所有外伸支耳的位置不能与外壳内壁的加强筋、卡扣结构产生干涉；折弯边的高度需要根据被承载模组的厚度确定，既要保证模组安装后与支架之间留有足够的散热间隙，也要避免支架过高挤占其他元件的安装空间。冲压成型的折弯圆角需要匹配板材厚度设置，

　　避免折弯处出现应力集中导致的开裂问题，所有外露的边缘都需要经过去毛刺处理，防止装配过程中划伤操作人员或者破坏内部线束的绝缘层。不同支耳的安装孔位公差需要根据对接件的配合要求设置，与外壳固定的支耳孔位公差可适当放宽，与核心通讯模组对接的支耳孔位需要严格控制位置度公差，保证模组安装后对接接口的位置精度，满足整机的装配要求。这类支架采用板材冲压成型的工艺，生产效率高，成本可控，同时具备足够的结构强度，能够满足通讯设备日常使用中的抗振动、抗冲击要求，在便携类通讯终端的内部结构中应用十分广泛。
