仿WEG结构工业电机散热风叶设计

　　这款风叶的结构设计对标WEG系列工业电机的散热配套需求，主要适配卧式安装的中小型三相异步电机，应用场景覆盖工厂流水线驱动电机、泵组配套电机、风机配套电机等连续运转的工业动力设备，核心作用是在电机转子高速运转时，带动空气形成定向气流，带走电机定子外壳、端盖部位积累的热量，避免电机因长期过载、环境温度偏高出现绕组温升超标的问题，保障电机在额定负载下的连续运行稳定性。

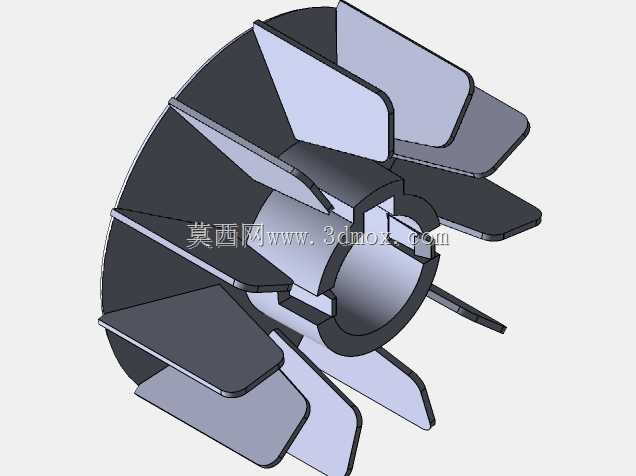

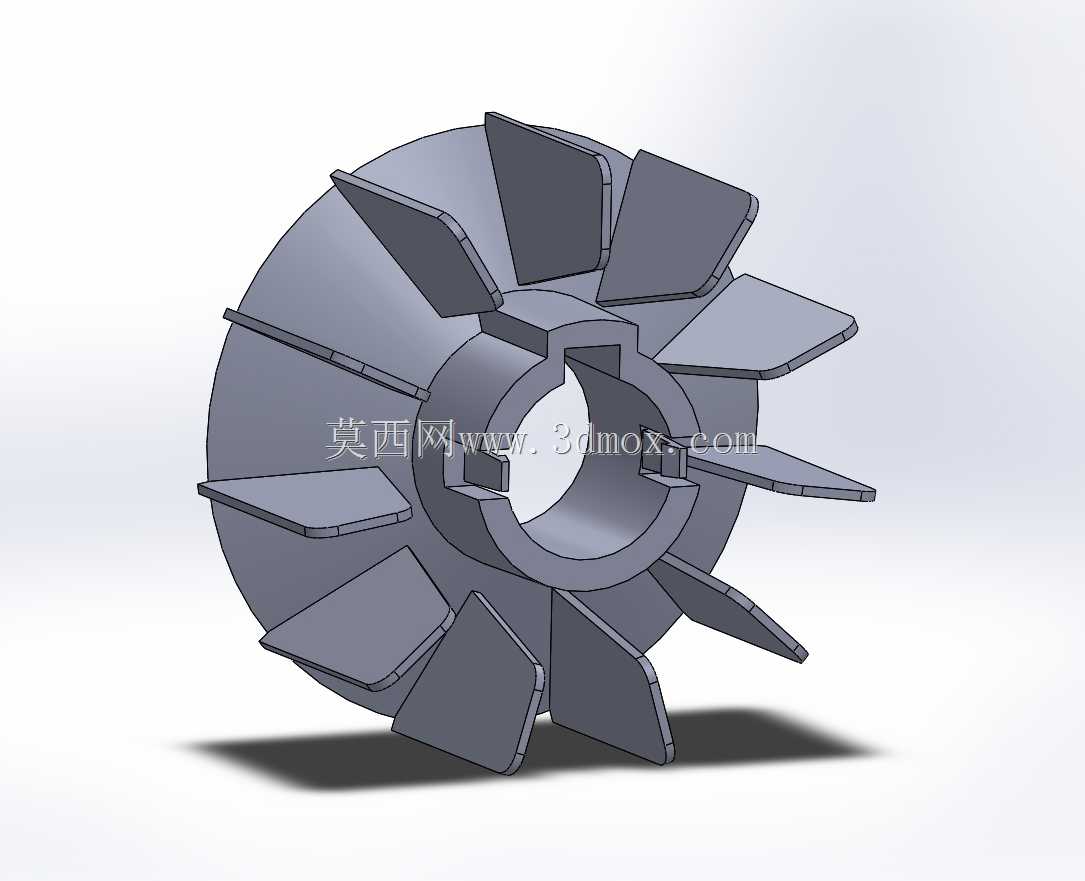

　　从结构设计逻辑来看，风叶采用中心轮毂加周向辐射式叶片的整体布局，中心轮毂的内孔做了键槽卡位结构，安装时可直接与电机转子轴的输出端配合，通过轴肩与卡簧实现轴向定位，无需额外设计复杂的连接结构，安装拆卸的操作门槛较低，适配常规Y系列、Y2系列同机座号电机的轴伸尺寸边界，轮毂的壁厚做了均匀化处理，避免高速旋转时因质量分布不均产生额外的径向振动，降低电机运转时的轴承附加载荷。

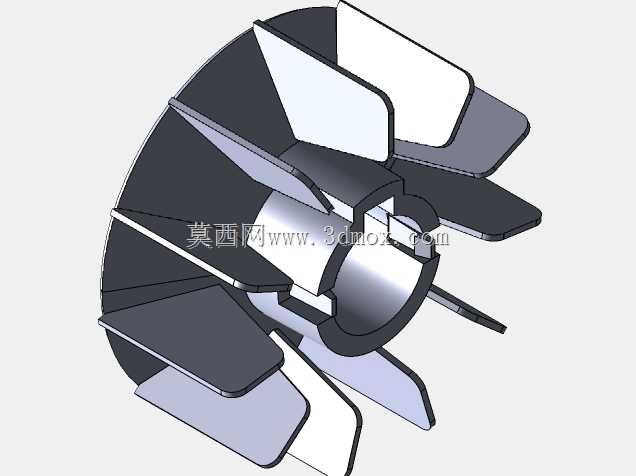

　　叶片部分采用后倾式的曲面造型，每片叶片的安装角度经过气流走向校核，旋转时可将气流沿电机外壳的散热筋方向轴向推送，相比直叶片结构，同等转速下的送风效率更高，同时气流流动过程中的涡流损失更小，运转产生的风噪也能控制在工业设备允许的噪声范围内。叶片根部与轮毂的连接位置做了圆弧过渡处理，避免应力集中导致长期运转后叶片出现根部断裂的问题，叶片的外圆尺寸与电机风罩的内径预留了足够的安全间隙，不会出现运转时刮蹭风罩的故障。

　　设计过程中对风叶的整体动平衡做了预设，叶片沿周向均匀分布，每片叶片的厚度、曲面曲率保持一致，后续实际生产时仅需做简单的动平衡去重即可满足G6.3级的动平衡精度要求，适配电机最高3000rpm的额定转速工况。风叶的材质适配场景也做了考量，若采用增强尼龙注塑成型，可满足常规工况下的使用需求，若应用在高温、高腐蚀的特殊工业场景，可直接替换为铸铝材质生产，结构无需做额外调整，即可适配不同的使用环境。
