类LG规格电机端盖结构设计方案

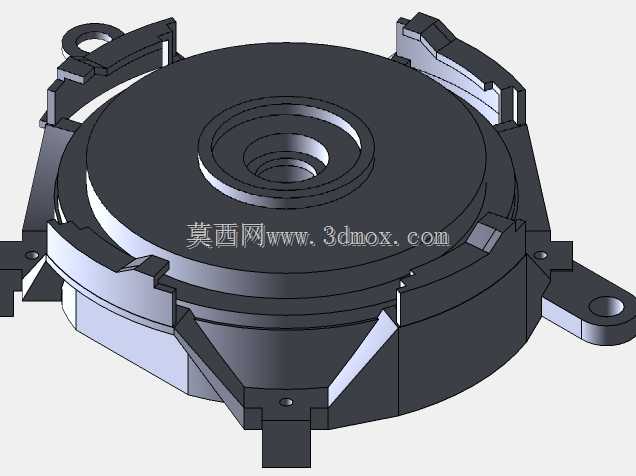

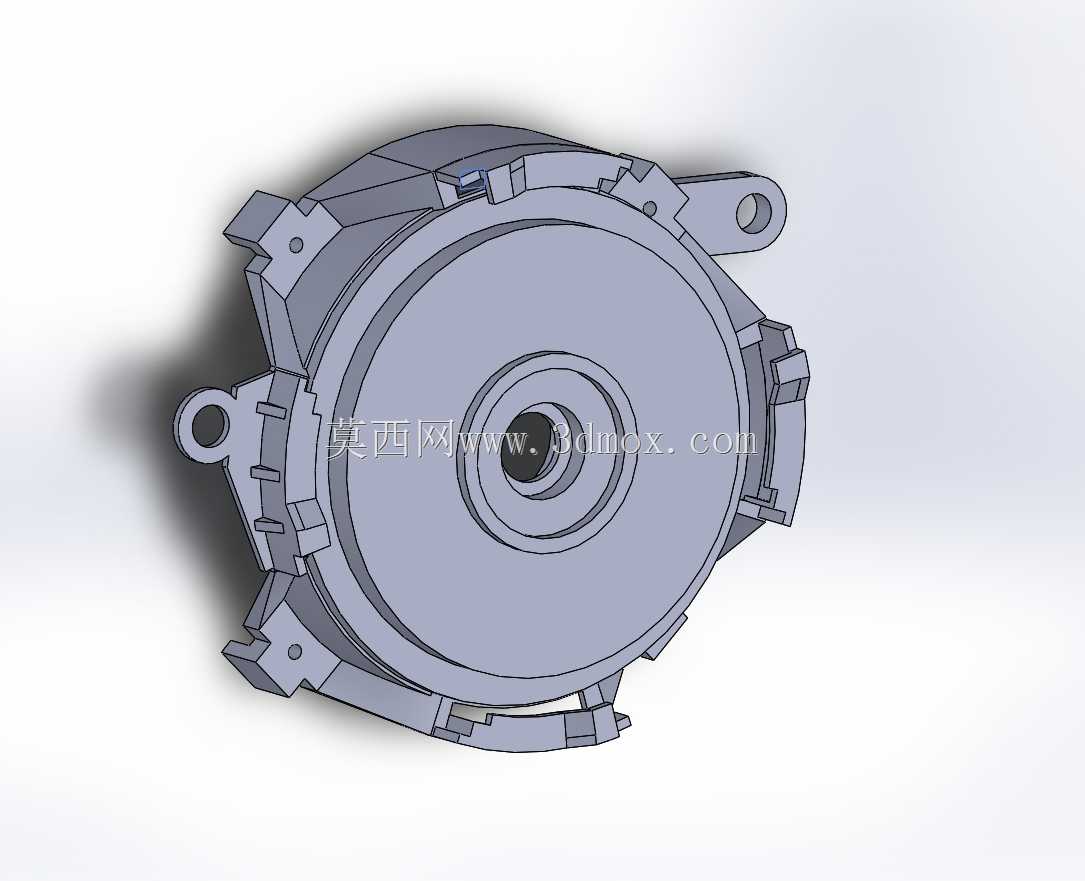

　　这类端盖主要适配小功率驱动电机的端部封装需求，常见于小型家电驱动单元、工业伺服传动模组、小型输送线动力端等场景，作为电机壳体的核心组成部件，承担着转子端部定位、壳体密封防护、整机安装固定的多重作用，其结构精度直接影响电机运行时的转子同轴度，进而决定整机运转的噪音水平与使用寿命。从结构设计逻辑来看，该端盖采用一体化铸造成型的结构思路，主体圆盘区域为轴承安装位预留了同轴定位台阶，中心通孔适配对应规格的输出轴或者转子端部的伸出需求，周向分布的多组凸耳结构设置了安装通孔，用于端盖与电机主壳体的螺栓锁紧固定，侧边延伸的带孔支耳则用于电机整机在设备机架上的安装固定，无需额外加装转接支架即可完成装配。周向分布的多道加强肋结构，

　　在不显著增加端盖整体壁厚、控制铸件重量的前提下，大幅提升了端盖的结构刚性，可承受电机运转时产生的径向振动与轴向载荷，避免长期运行后出现端盖变形、轴承位偏移的问题。端盖边缘的卡扣式结构设计，可配合壳体上的对应卡槽实现预定位，在螺栓锁紧前即可完成端盖与壳体的同轴对位，降低装配环节的对位难度，提升批量装配的作业效率。从安装边界来看，端盖的外轮廓尺寸适配对应型号电机的壳体外径，安装孔位的孔距与对应壳体的锁紧孔位完全匹配，中心轴承位的内径公差按照对应轴承的外圈配合公差设计，可保证轴承压装后的配合紧度，既不会出现配合过松导致的轴承跑外圈问题，也不会因配合过紧导致轴承压装后内部游隙过小引发的运转卡滞。设计过程中针对铸件的拔模角度做了统一优化，

　　所有侧壁结构均预留了符合铸造工艺要求的拔模斜度，周向肋条的连接处做了圆弧过渡处理，可有效降低铸造过程中的应力集中问题，减少铸件冷却过程中出现的缩孔、裂纹缺陷，同时也能降低端盖在承受冲击载荷时的应力集中风险，提升部件的抗冲击性能。端盖的表面平整度要求适配密封件的安装需求，与壳体贴合的端面预留了密封胶圈的安装槽位，可实现IP54以上的防护等级，阻挡外界粉尘、水汽进入电机内部，适配多粉尘、轻度潮湿的工业作业场景。
