可调式楔形调平支撑锁紧组件结构

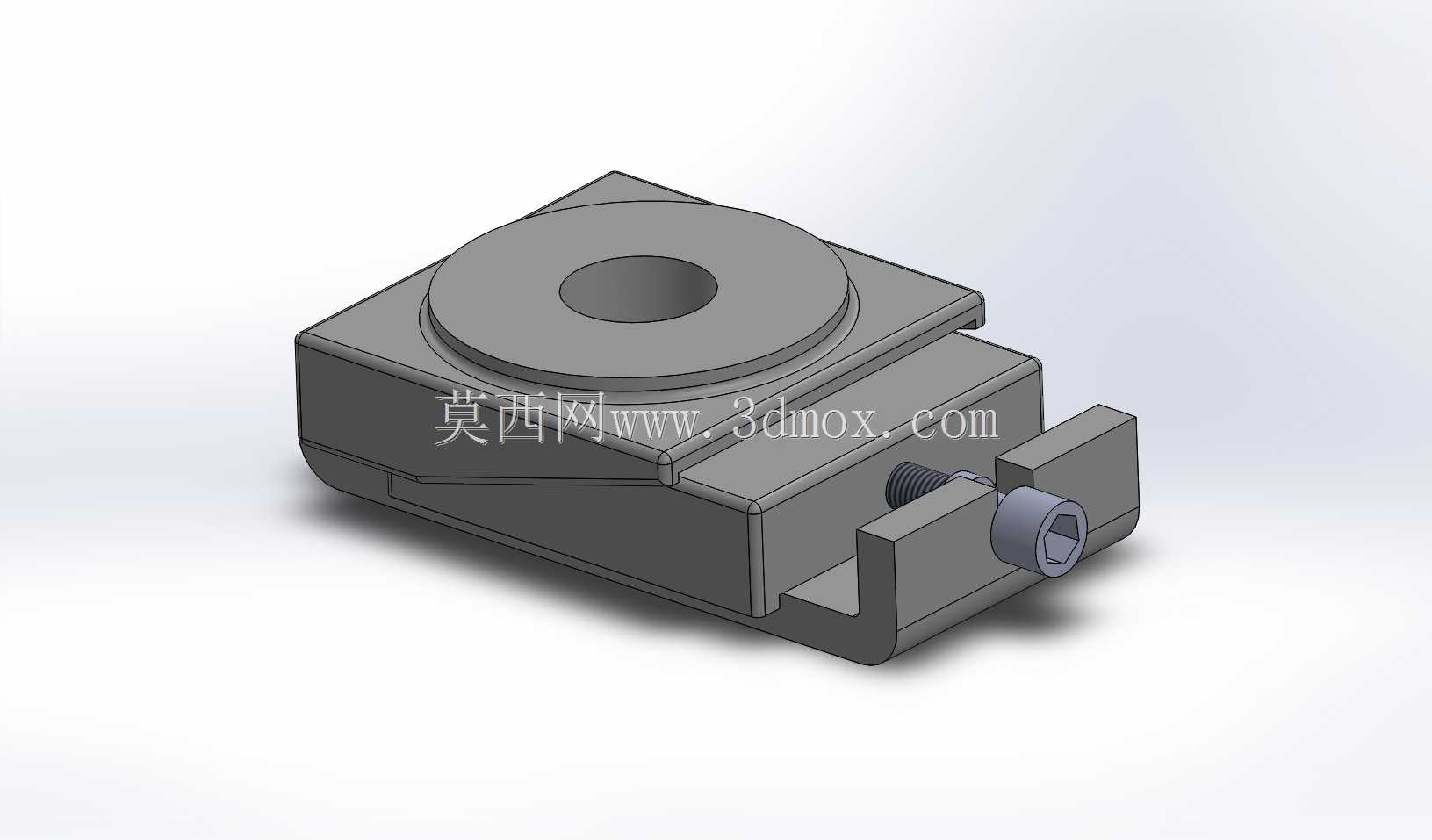

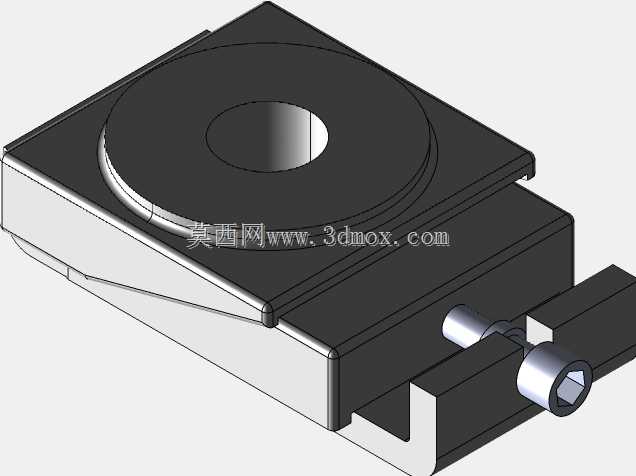

　　这类楔形调平支撑组件，常应用在精密检测工位、光学实验平台、小型自动化装配线的工装基板调平场景，也可作为非标设备机脚的微调单元，解决安装基面平面度不足带来的设备倾斜、受力不均问题，相比传统的螺栓顶丝调平结构，楔形滑移的调节方式具备更好的刚性，调节完成后锁紧不易发生位移，承载时的形变量更小，能满足微米级的调平精度需求。从结构设计来看，组件采用上下楔形滑块配合的传动逻辑，下侧滑块开设与安装基面适配的卡槽，可直接卡入设备底部的安装导轨边，无需额外加工复杂的安装孔位，适配常见的工业铝型材安装边尺寸，上侧滑块顶面设置带中心通孔的圆形支撑台，中心孔可穿入定位销或者锁紧螺栓，与被支撑的设备底面完成定位固定，避免调平完成后支撑位置发生滑移。

　　侧面的内六角调节螺栓与楔形滑块的螺纹孔配合，转动螺栓时即可带动楔形块沿滑移方向移动，通过斜面的抬升量转化为垂直方向的高度变化，调节螺距选用标准细牙螺纹，单圈转动对应的高度变化量控制在0.1mm级别，方便操作人员做精细化的高度微调，调节到目标高度后，支撑结构的斜面自锁特性配合螺栓的预紧力，可牢牢锁死当前高度，不会因为设备运行的微振动出现高度回落。设计过程中需要重点控制两个楔形块的配合面平面度与表面粗糙度，配合面的平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，减少滑移调节时的卡顿感，同时避免长期使用后配合面磨损导致的调节精度下降；滑块的滑移行程预留足够的调节余量，可覆盖±5mm的高度调节范围，

　　满足多数工业场景下的基面误差补偿需求。安装边界上，组件整体的卡槽宽度适配20mm、30mm两种常见的工业铝型材棱边宽度，整体外形尺寸控制在紧凑范围内，不会占用过多设备底部的安装空间，多个组件配合使用时，可分别布置在设备底部的四个支撑角，通过逐一调节每个支撑点的高度，快速完成整个设备台面的水平度校准，相比传统的垫铁调节方式，不需要反复增减垫片，调节效率提升60%以上，且调节过程中不会出现垫片移位、堆叠不稳的问题。在承载能力设计上，单个组件的额定静载荷可达到500kg，满足多数中小型工业设备、检测工装的支撑需求，组件的所有金属部件均采用45号钢表面发黑处理，具备基础的防锈能力，可适配常规车间的生产环境，不需要额外做表面防护处理。
