6063铝制90度直角多孔铆接角托架

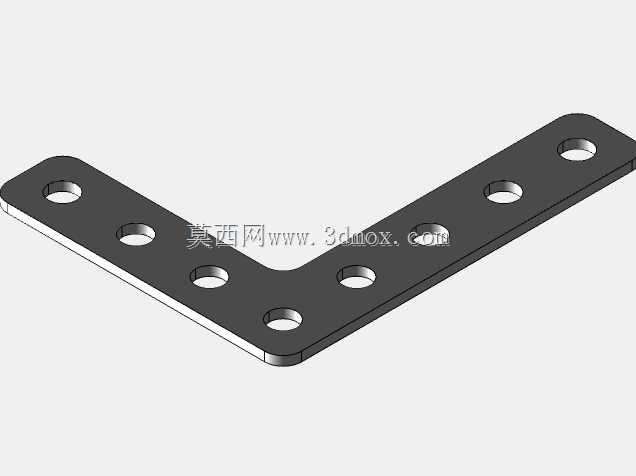

　　这款直角角托架采用6063铝合金加工成型，是结构搭建场景中常用的直角定位与承载连接件，在通讯设备机架组装、小型工业设备框架搭建、非标工装治具的直角位加固场景中都有广泛应用，能够为两个垂直相交的型材或板材提供稳定的连接支撑，抵消垂直方向的剪切力与横向的拉扯载荷，避免连接位出现形变松脱。从结构设计来看，托架采用等厚度L型一体成型结构，两个垂直边的宽度、厚度保持一致，弯折处做了小半径圆弧过渡，既避免直角弯折处的应力集中问题，也能保证安装时两个连接面可以紧密贴合安装基面，不会因加工圆角出现贴合缝隙。两个连接边上均匀排布3/16规格的铆钉孔，孔位沿边的长度方向等距分布，孔边与托架侧边、弯折边都预留了足够的安装边距，

　　既可以满足铆钉安装时的压合空间要求，也不会因为孔位过于靠近边缘导致安装时铝件出现开裂问题。实际选型使用时，需要注意托架的安装边界：两个垂直边的长度决定了单侧边的连接点位数量，孔位间距匹配常规小型铝型材的安装孔距，既可以使用对应规格的抽芯铆钉完成铆接固定，也可以搭配同规格的螺栓完成可拆卸式连接，适配不同的组装需求。6063铝合金本身的抗腐蚀性能较好，重量远低于同尺寸钢制角架，在对自重有要求的移动设备框架、户外通讯设备支架场景中使用，不需要额外做表面防锈处理就能满足常规使用环境的要求，同时材料的韧性足够，在承受额定静载荷时不会出现脆性断裂，长期使用的结构稳定性表现优异。设计这类角托架的三维模型时，重点要控制弯折处的内R角尺寸，

　　既要匹配铝型材弯折加工的工艺要求，避免弯折时出现外侧壁拉裂、内侧壁起皱的问题，也要保证孔位的同轴度与位置公差，避免实际安装时出现铆钉无法穿入、连接面错位的问题；孔位的倒角处理也需要纳入设计考量，去除孔边的加工毛刺，既方便铆钉穿入，也能避免毛刺刮伤安装基面或者安装人员。这类角托架不需要额外的复杂加工工序，采用铝型材裁切后弯折、冲孔即可完成加工，生产效率高，成本可控，是小载荷直角连接场景中性价比极高的连接件选择，在非标自动化设备的外围护板固定、小型设备的支撑脚连接、通讯走线架的直角拼接等场景中，都可以根据实际的载荷需求、安装空间选择对应长度的托架型号，搭配对应数量的铆钉或螺栓完成固定，不需要额外制作专用连接工装，能够大幅缩短现场组装的工时。
