嵌入式恒温控制装置结构设计方案

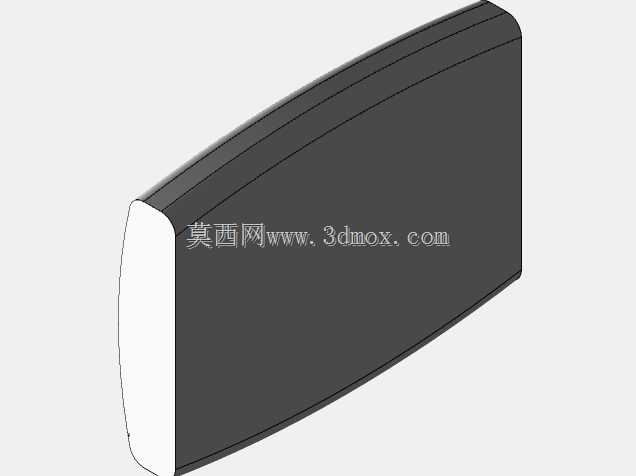

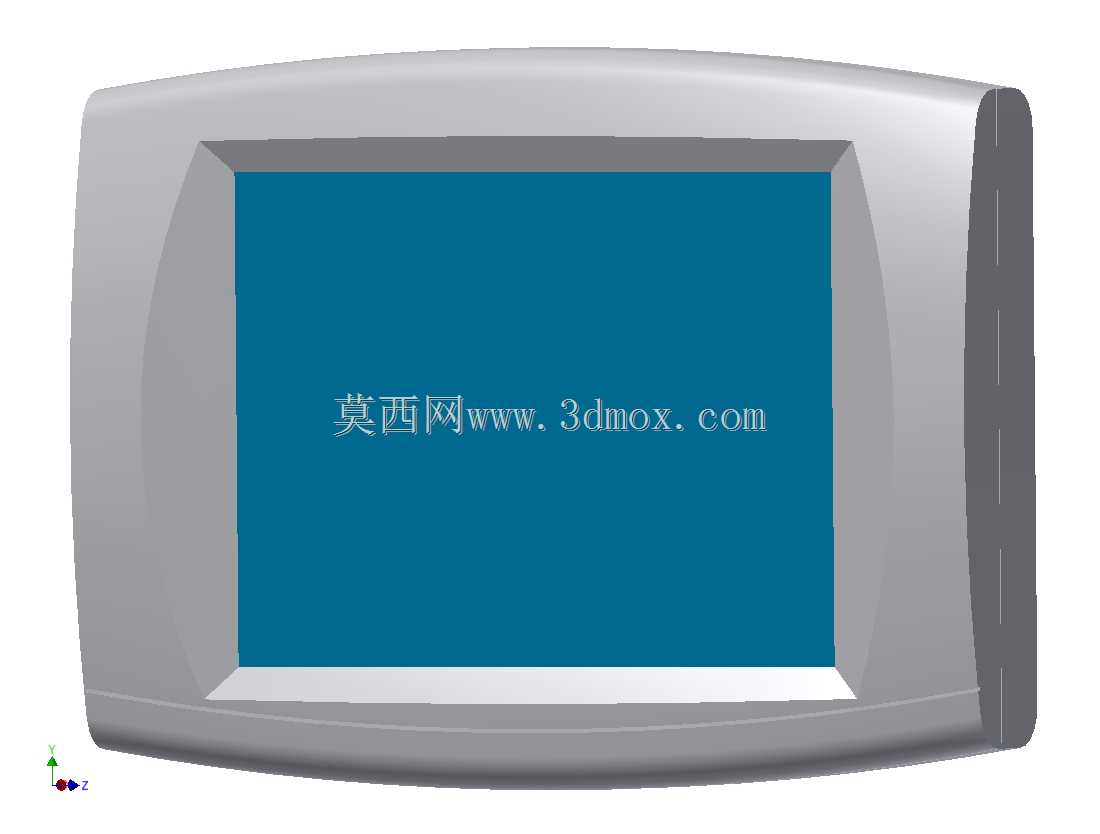

　　这款恒温控制装置的结构设计，优先适配工业控制柜、小型实验设备、通讯基站配套温控单元的嵌入式安装场景，日常运行中主要承担局部环境温度恒定调控的功能，可搭配加热、制冷执行组件完成闭环温控动作，避免配套电子元件因温度波动出现性能漂移、参数失准的问题。从结构设计逻辑来看，整体采用带圆弧过渡的矩形壳体造型，正面预留大尺寸显示区域安装位，可直接嵌入数码显示屏或触控模组，方便现场人员实时读取当前温度值、设定参数与运行状态，壳体侧边预留走线槽与接口安装位，可适配电源接线、信号传输、传感器外接的布线需求，无需额外在壳体上二次开孔加工。安装边界设计上，壳体背部做了嵌入式卡扣结构的预留位，适配标准面板开孔尺寸，安装时可直接卡入控制柜面板预留槽位，

　　无需额外打螺丝固定，正面边框做了1.5mm的压边凸台，安装后可完全遮盖开孔边缘的加工毛刺与缝隙，兼顾安装便捷性与外观整洁度。壳体壁厚采用均匀2mm的工程塑料壁厚设计，既满足日常使用的结构强度要求，避免安装、运维过程中出现壳体开裂变形，也能控制整体重量，降低面板承重负载。内部腔体做了分区筋位设计，将主控板安装区、接线端子区、传感器接口区做物理分隔，避免强电接线与弱电信号线路出现干扰，同时筋位也可作为电路板安装的支撑柱，直接预留螺丝柱位置，电路板装配时可直接锁附，无需额外增加支撑零件。正面显示区域的边框做了内凹斜面设计，可在一定程度上避免外部光线直射屏幕产生反光，提升不同光照环境下的屏幕可读性，壳体边角全部做R3以上的圆角处理，

　　避免安装、运维过程中尖锐边角划伤操作人员，也能减少壳体注塑生产时的应力集中问题，降低成品翘曲变形的概率。在实际配套使用中，这款恒温装置可直接嵌入通讯机柜内壁、小型实验台面板、工业设备操作面板上，外接温度传感器后即可完成对应区域的温度采集与调控，结构上预留的扩展位也可根据实际需求增加按键、旋钮等操作组件，适配不同场景的操作需求，整体结构没有冗余设计，所有造型特征都服务于安装、使用、装配的实际需求，没有多余的装饰性结构，可直接作为同类温控产品的结构设计参考，也可在此基础上调整尺寸适配不同的安装开孔要求。
