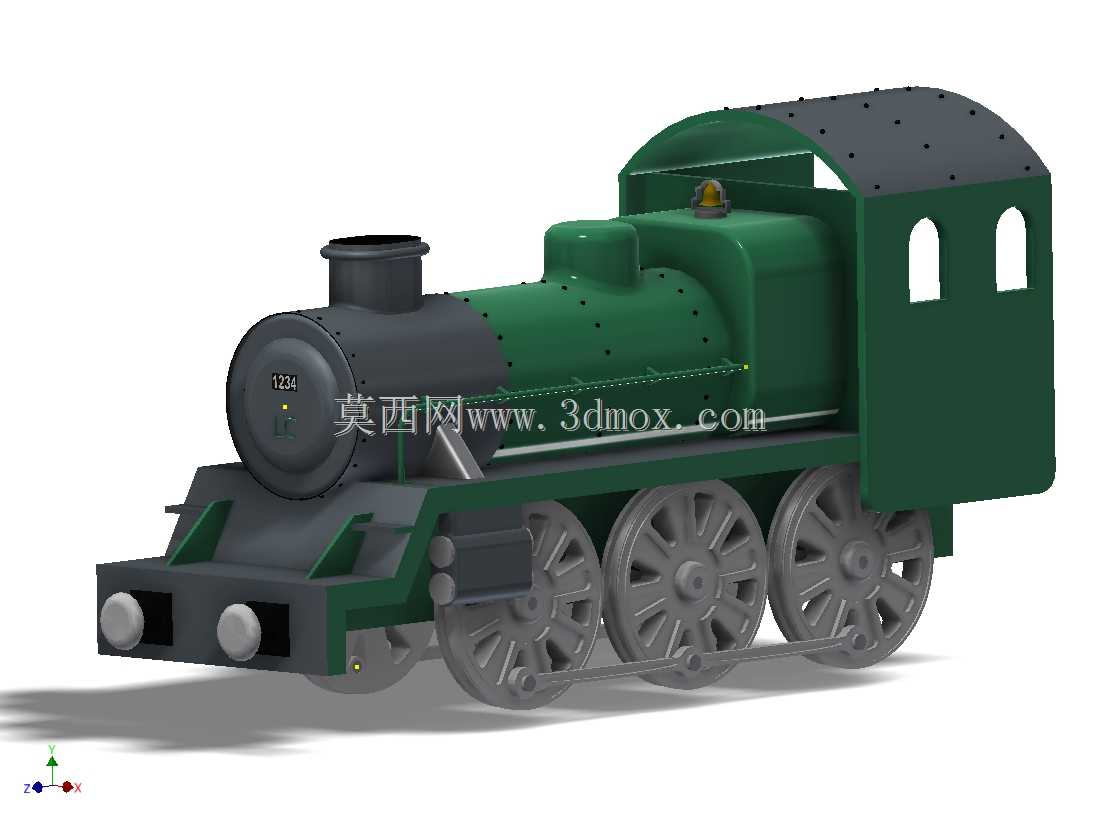

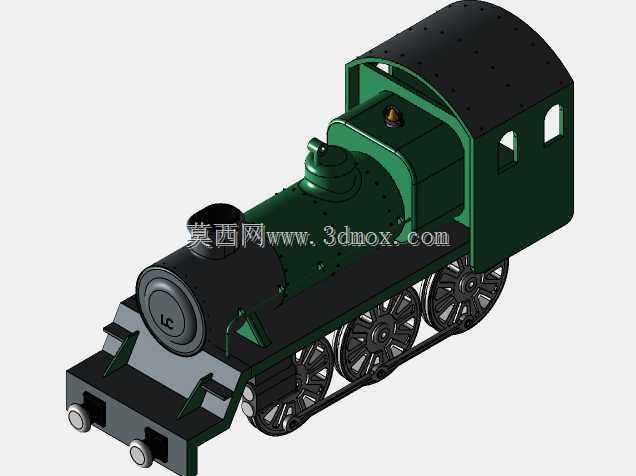

复古蒸汽机车头三维结构设计

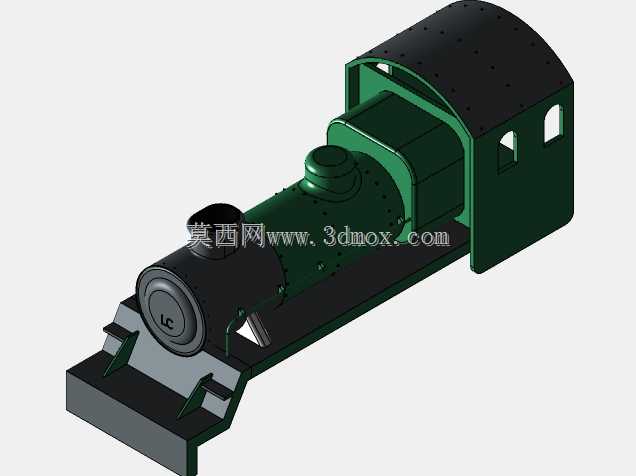

　　该模型还原了窄轨小型蒸汽机车的完整机械结构，可用于轨道交通科普教具制作、场景沙盘配件开发、复古文创产品结构验证等场景，也能作为机械原理教学中曲柄连杆传动、蒸汽动力转换的具象演示载体。从结构设计逻辑来看，建模过程优先还原了机车的核心功能分区：前端为缓冲梁与烟箱组合结构，两侧设置突出的缓冲座，对应实际运行中车辆连挂时的碰撞缓冲需求，烟箱正面预留了检修门的安装位，顶部的烟囱结构做了等比例收窄，既还原外观特征也兼顾了3D打印或模型制作时的结构强度。中部锅炉舱段做了分段式建模，锅炉外覆层的铆钉阵列按照实车排布规律做了等距分布，既还原复古工业质感，也为后续做表面蚀刻片细节预留了定位基准，锅炉顶部的汽包、安全阀等小部件都做了独立结构拆分，

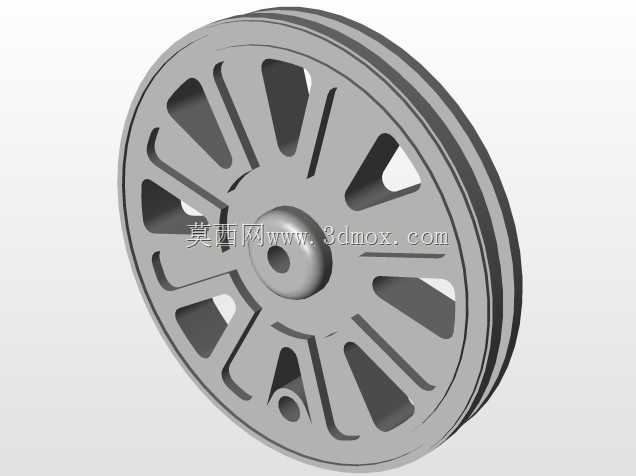

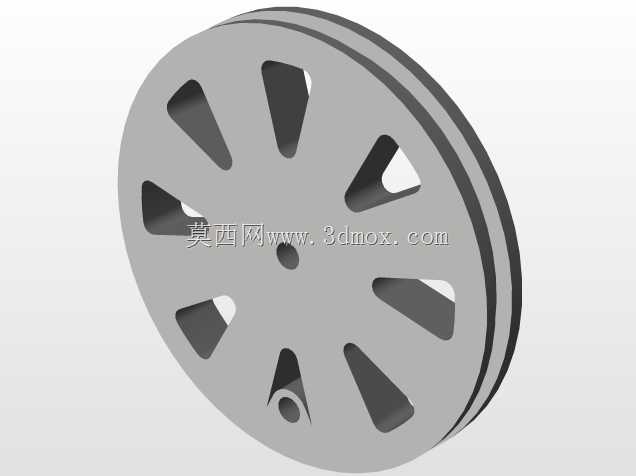

　　方便后续做分色处理或替换不同规格的细节配件。后部驾驶舱采用弧形顶棚设计，两侧的舷窗开孔做了圆角过渡处理，避免模型制作时出现应力集中断裂的问题，驾驶舱内部预留了操控台、司炉工位的安装空间，可根据需求拓展内部细节。走行部采用三对动轮的轴式布局，轮对之间的连杆机构做了可动式结构设计，建模时严格匹配了曲柄的偏心距参数，保证轮组转动时连杆不会出现卡滞，轮缘的高度、踏面的锥度都按照窄轨机车的通用参数做了还原，适配常规HO比例轨道模型的安装边界。整体建模过程中对所有外露的棱角都做了0.2-0.5mm的圆角处理，既符合实车的钣金加工工艺特征，也避免模型制作时出现锐边伤手的问题，各部件的连接位都预留了0.1mm的装配间隙，适配3D打印、

　　注塑成型等不同加工工艺的公差要求。模型的整体尺寸按照1:32比例缩放后长度约180mm，宽度约55mm，高度约75mm，可直接适配多数沙盘场景的尺寸要求，安装时底部轮对的轨距匹配常规窄轨模型轨道，无需额外调整轮距即可直接放置。
