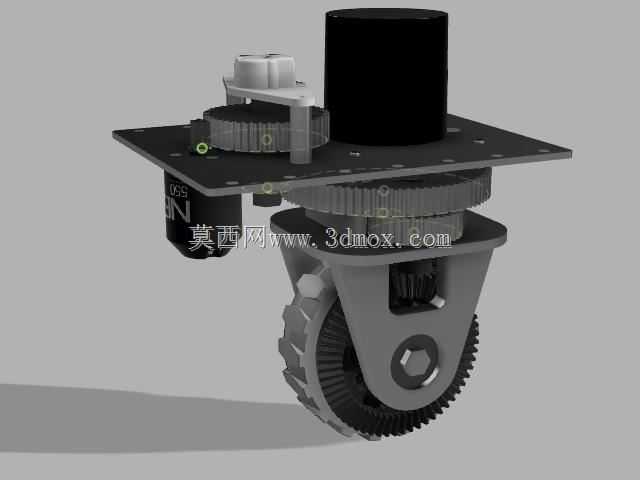

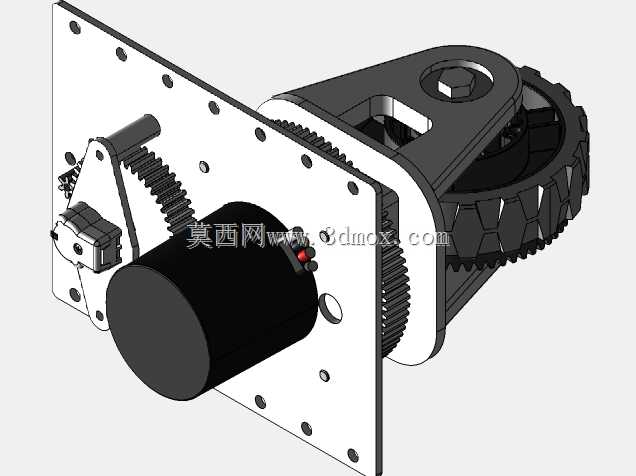

FRC竞赛用同轴转向驱动轮组结构

　　该转向驱动模块主要面向FRC机器人竞赛场景设计，是竞赛机器人底盘实现全向移动、精准走位的核心执行部件，可直接安装在机器人底盘安装板上，为整机提供行进动力与转向调整能力，适配竞赛中快速启停、急转变向、精准对位的复杂工况需求。设计上采用同轴集成布局，将行进驱动与转向驱动的传动链路整合在同一轮组支架上，大幅压缩了轮组的占用空间，避免传统分体式驱动转向结构占用过多底盘安装面积的问题，给竞赛机器人的上层机构、电池、电控元件预留出充足布置空间。传动参数匹配上，行进端传动比设置为9.71:1，搭配对应规格的驱动电机时可输出足够轮端扭矩，支撑机器人达到10.2英尺/秒的自由行进速度，满足竞赛场景下快速冲刺、抢位的移动需求；转向端传动比设置为32.

　　6:1，搭配转向电机可输出足够的转向扭矩，保证轮组转向动作响应迅速、定位精准，不会出现转向滞后、丢步的问题，适配竞赛中频繁调整行进方向的操作需求。结构设计层面，上层安装板预留了标准化的安装孔位，可直接通过螺栓固定在机器人底盘的铝型材框架或板材上，安装定位便捷，无需额外设计复杂的转接支架；轮组支架采用一体化承载结构，将驱动齿轮组、转向齿轮组、行走轮体整合在同一支撑结构内，齿轮啮合间隙经过优化设计，既保证传动效率，又能承受竞赛场景下的冲击载荷，避免机器人碰撞、越障时出现齿轮错位、传动卡滞的问题。外形安装边界控制在7英寸×5.5英寸×8.5英寸的空间范围内，安装时仅需在底盘对应位置预留匹配的安装孔与避让空间即可，不会与底盘周边的传感器、

　　布线、其他轮组产生结构干涉。行走轮采用防滑纹理设计，可适配竞赛场地的地毯、硬质塑胶地面，保证行进过程中抓地力充足，避免急加速、急转向时出现打滑问题；齿轮组采用平行轴与行星结构结合的传动布局，在有限空间内实现大传动比的同时，保证传动链路的刚性，减少动力传递过程中的损耗。转向部分的回转支撑结构经过受力优化，可承受轮组受到的径向与轴向载荷，保证机器人负重状态下转向动作顺畅，不会出现卡滞、晃动的问题，适配竞赛中机器人搭载机械臂、拾取机构等负重部件的使用需求。
