机加工台用手动夹紧虎钳结构设计

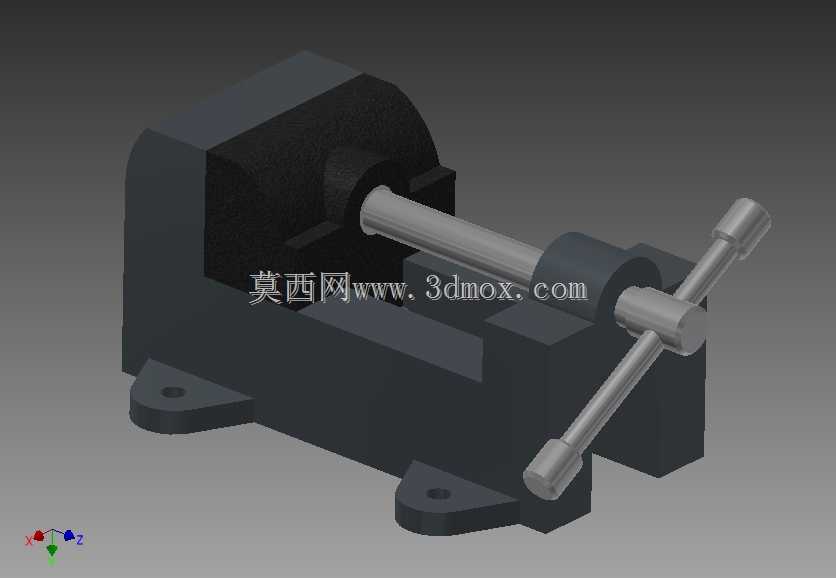

　　在常规机加工、钳工装配、小型零件修配的作业场景中，这类手动虎钳是工位上最基础也最高频使用的夹持工装，不管是台式钻床的钻孔工位、小型铣床的轻切削工位，还是钳工台的锉修、划线、装配作业，都需要依靠这类装置完成工件的可靠固定，避免加工过程中工件移位造成尺寸超差、刀具崩损甚至安全隐患。从结构设计逻辑来看，这款虎钳采用了固定钳身搭配滑动活动钳身的经典布局，底部设置的两个带安装孔的支脚，是用来通过螺栓将整个虎钳锁紧在工作台台面上的，安装时需要保证钳身水平度与工作台T型槽方向匹配，预留出足够的工件装夹操作空间，避免手柄转动时与台面上的其他工装、量具产生干涉。传动部分采用丝杠副结构，转动T型手柄即可带动活动钳身沿钳身导轨做直线往复运动，

　　实现钳口的开合动作，丝杠的导程设计兼顾了夹持行程的调节效率与夹紧后的自锁性能，不需要额外增加锁紧机构就能保证加工过程中钳口不会松脱，T型手柄的力臂长度经过匹配，操作人员单手施加正常握力就能获得足够的夹持力，应对有色金属件、小型钢件的轻负荷加工完全足够。钳身整体采用厚重的箱型结构设计，一方面是为了提升整体刚性，减少切削受力时的钳身形变，保证夹持精度，另一方面也能通过自身重量降低作业过程中的振动传导，提升加工稳定性。固定钳身与活动钳身的配合导轨采用了贴合面较大的矩形导轨结构，相比线轨类结构抗冲击能力更强，也更适配车间多粉尘、多切屑的作业环境，日常维护只需要定期清理导轨面的切屑、涂抹润滑脂即可，不需要复杂的保养流程。

　　钳口部分预留了标准钳口板的安装位置，可以根据加工工件的材质更换光面、齿面或者软质钳口板，比如夹持精加工完成的铝件、铜件时，可以更换紫铜或者尼龙材质的软钳口，避免夹伤工件已加工表面；夹持毛坯件时则可以更换带齿的淬火钢钳口，提升夹持摩擦力，防止工件打滑。在安装边界上，这款虎钳的底座安装孔间距适配常规钳工台、小型台钻的预留安装位，整体高度不会过高，装夹工件后工件的加工面高度刚好适配常规台钻、手持打磨工具的操作行程，不需要额外垫高工件就能完成作业。钳身的开口行程覆盖了常规小型零件的装夹尺寸范围，不管是几毫米厚的薄板件，还是几十毫米见方的块状零件，都能实现稳定夹持，活动钳身的滑动行程没有冗余设计，既保证了足够的装夹范围，

　　也不会因为行程过长导致钳身整体尺寸过大，占用过多的工作台操作空间。在实际使用中，这类虎钳除了机械加工场景，也常被用于小型零件的粘接装配、线束压接、样品修磨等作业，是小型加工车间、维修工位、模型制作工作室里通用性极强的基础工装，结构简单可靠，故障率极低，只要不超过夹持力上限违规装夹过大、过硬的工件，使用寿命可以达到十数年之久。
