大型3R精密工装虎钳夹持组件结构

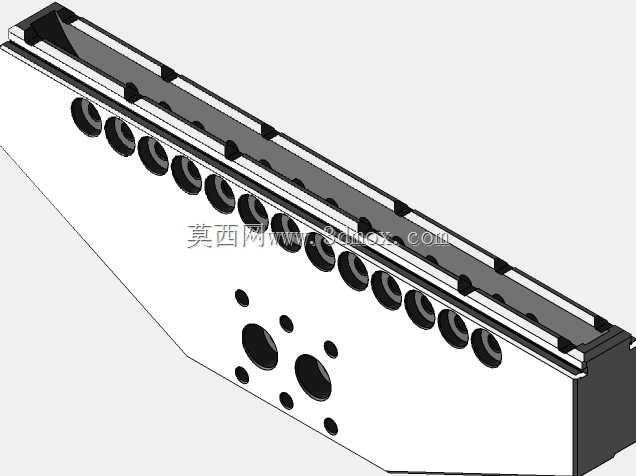

　　这款大型3R精密虎钳主要面向多工位批量机加工场景设计，常见于CNC加工中心、慢走丝加工、EDM放电加工的工装配套环节，用来完成长条状异形工件、多联排小零件的统一装夹定位，相比普通平口钳，它的长行程夹持面可以一次性完成多件工件的同步装夹，减少反复拆换工装的辅助时间，在精密模具零件加工、小型精密五金件批量生产场景中适配性极强。从结构设计来看，虎钳主体采用一体化长条形基体设计，基体侧面排布的多组安装孔位完全适配标准3R夹具系统的定位基准，安装时可以直接通过基准孔完成在机床工作台或者工装托板上的快速定位，不需要反复打表找正，重复定位精度可以控制在微米级区间，完全满足精密加工的装夹公差要求。夹持滑道采用内嵌式平直导轨结构，

　　滑动副配合面做了耐磨处理，长期往复夹持作业也不会出现滑道磨损导致的夹持偏斜问题，钳口的安装槽采用通用标准槽型，可以根据加工工件的外形更换软钳口、硬钳口或者异形夹持块，适配不同材质、不同外形工件的装夹需求。基体侧面的多组通孔分为定位孔与锁紧孔两类，定位孔与3R系统的基准定位销完全匹配，锁紧孔则用来完成虎钳在工装板上的完全固定，安装边界上，长条形的基体可以适配多工位托板的排布间距，单台虎钳的夹持行程覆盖大尺寸长条工件的装夹范围，也可以通过在钳口上加装定位挡块，实现多个小工件的等距排布装夹。设计过程中充分考虑了加工过程中的受力变形问题，基体壁厚做了针对性加强，在大夹持力锁紧状态下，基体的形变量控制在极小范围内，

　　不会因为夹持力过大导致工件装夹变形，影响最终加工精度。滑道内部的锁紧机构采用斜楔式增力结构，只需要施加较小的锁紧力矩就可以获得足够的夹持力，操作便捷的同时也能保证加工过程中工件不会出现移位。钳体底部的安装基准面做了高精度平磨处理，与工装板贴合时不存在间隙，避免装夹后出现翘曲问题，侧面的辅助安装孔还可以配合定位块完成虎钳在工作台上的角度调整，适配带角度要求的工件加工场景。在实际生产使用中，这类虎钳常和3R系统的快换托盘配合使用，完成机床外预装夹、机床内快速切换的作业流程，把机床的停机等待时间压缩到最低，尤其适合小批量多品种的精密零件加工场景，不需要为每一类工件单独制作专用工装，只需要更换对应钳口或者调整定位挡块位置就可以完成不同工件的装夹，大幅降低工装制作成本与周期。
