活塞曲柄齿轮传动组合结构

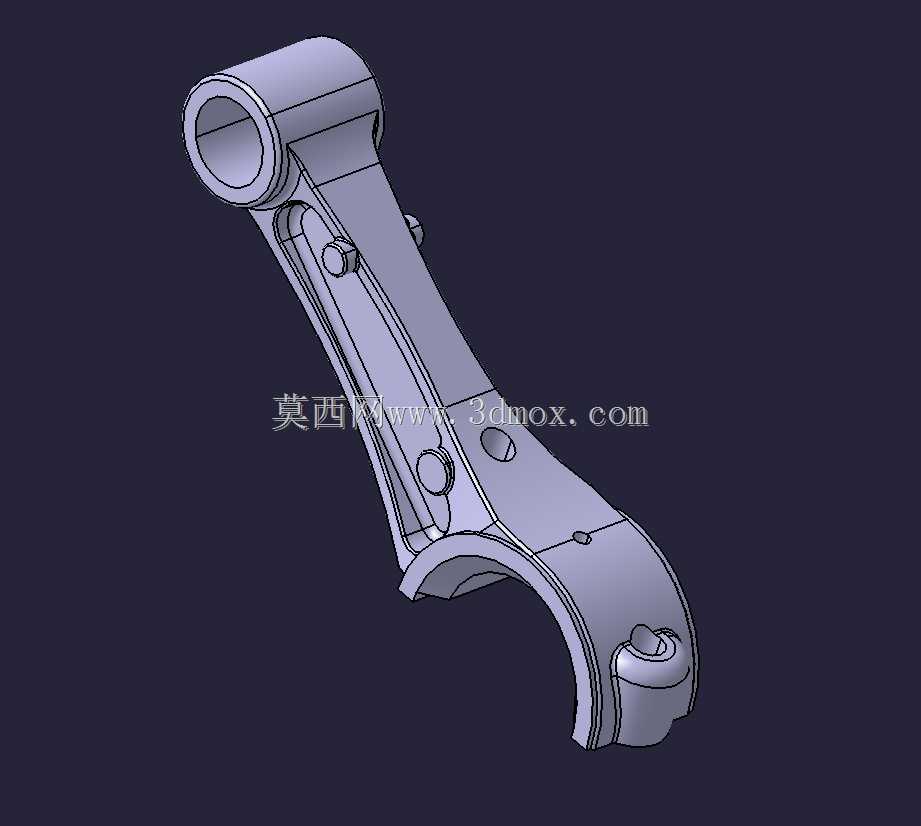

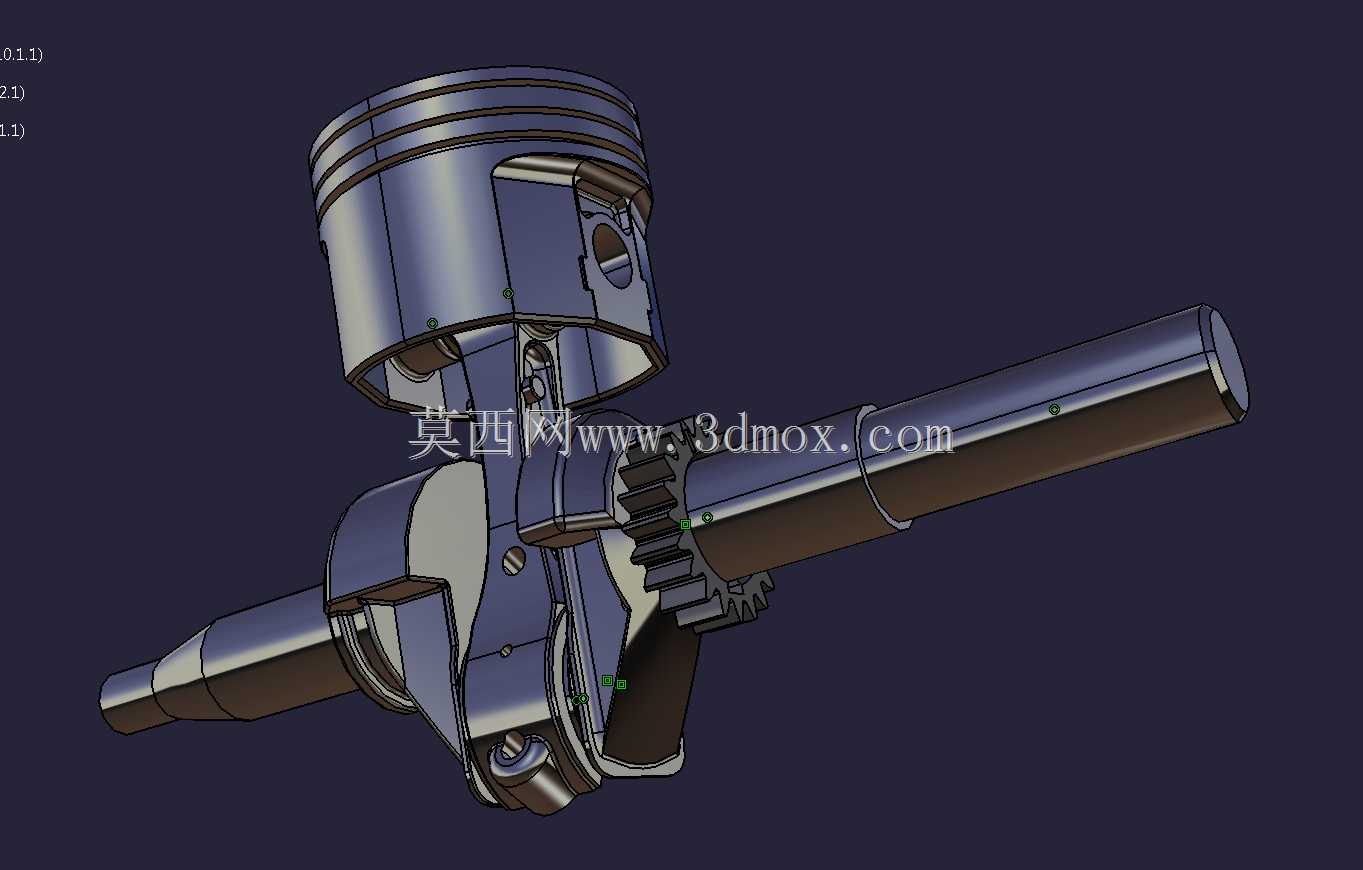

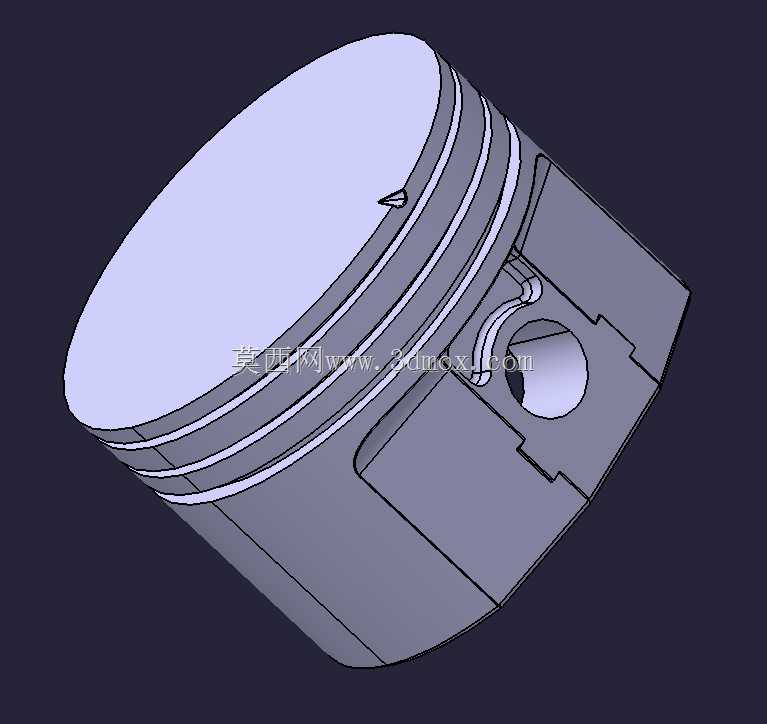

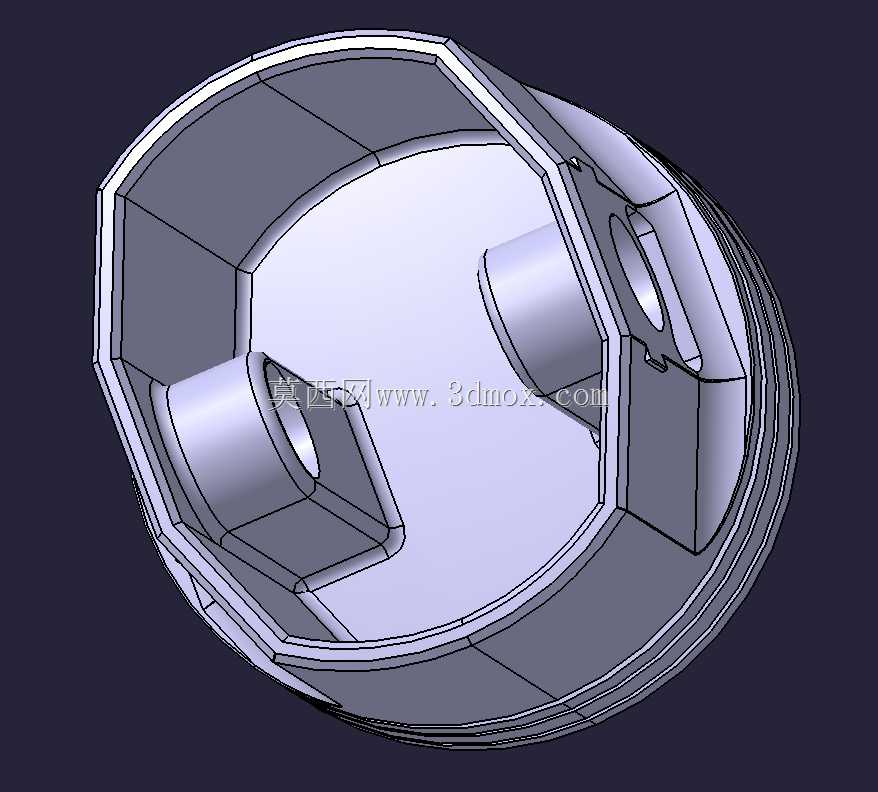

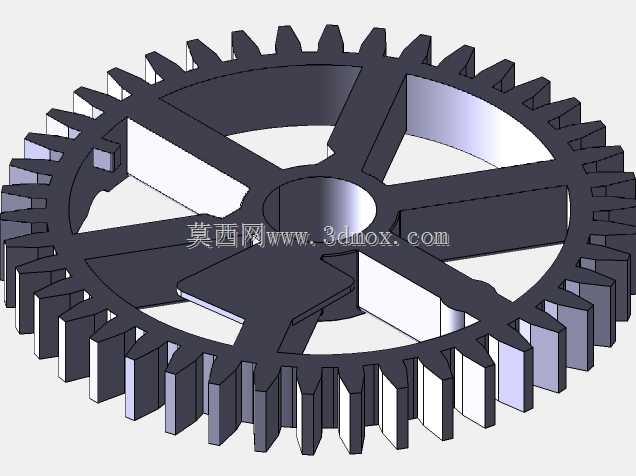

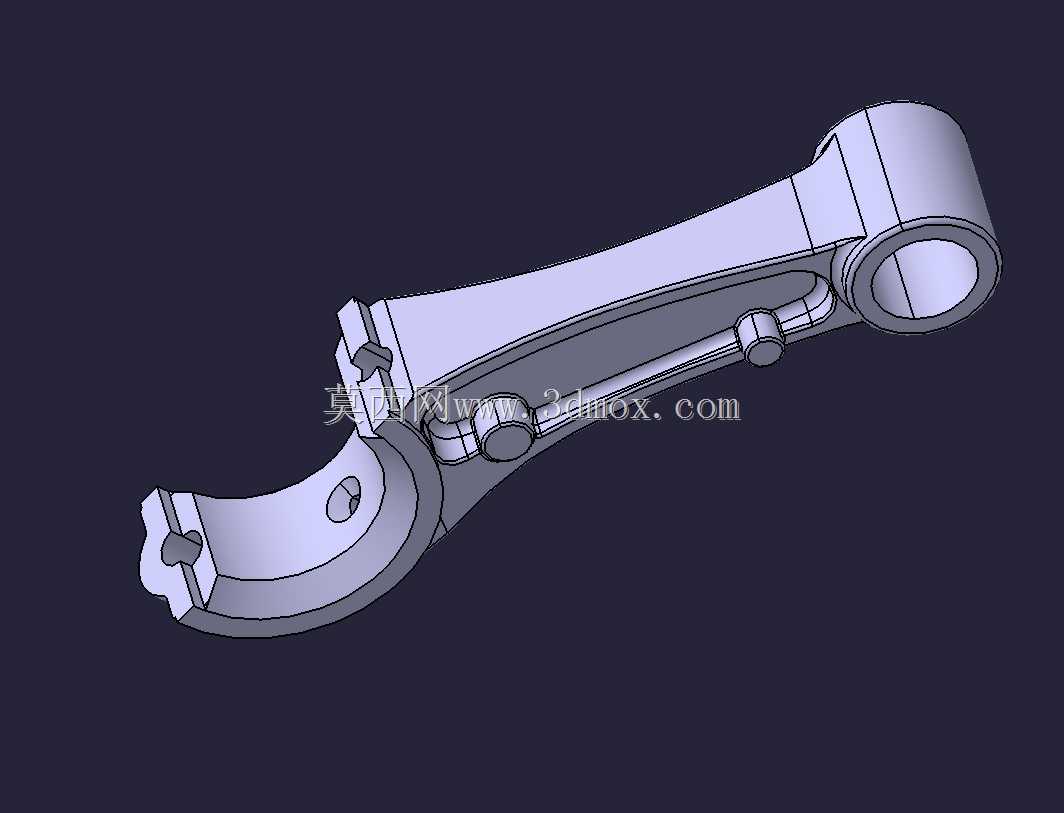

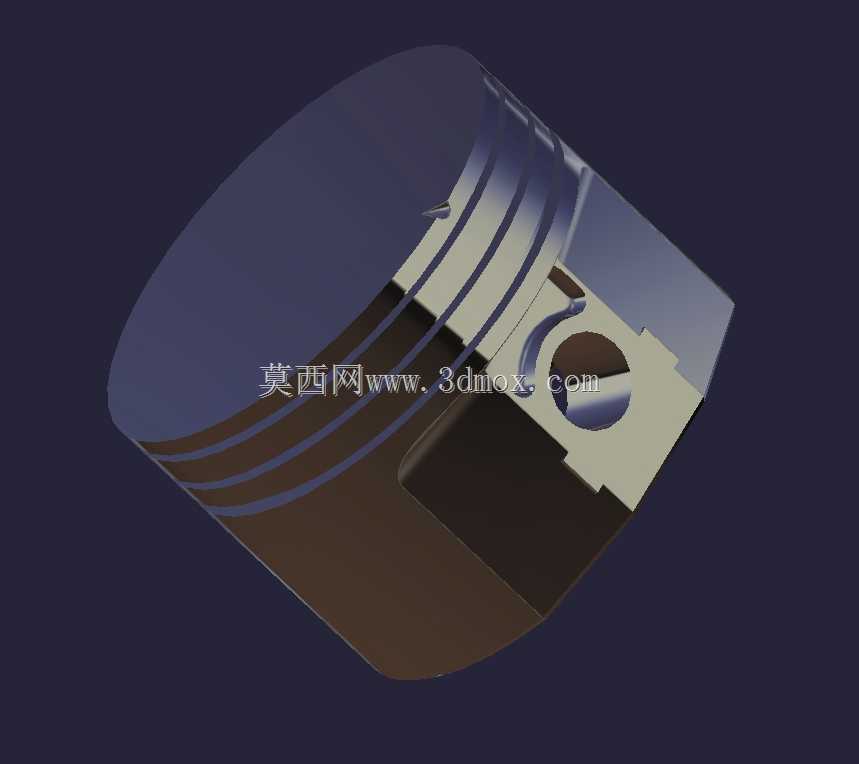

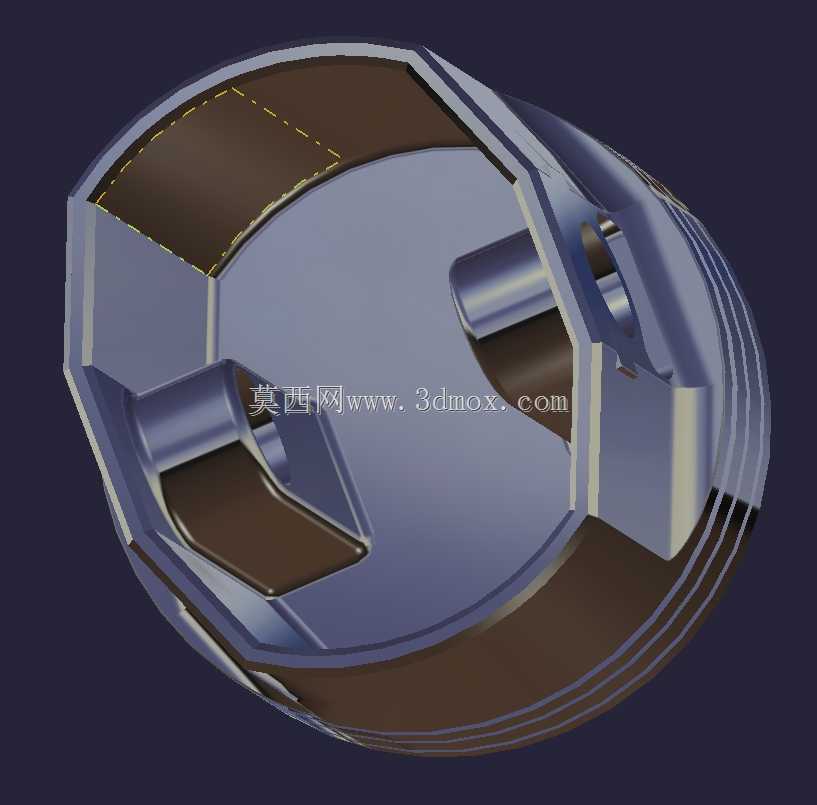

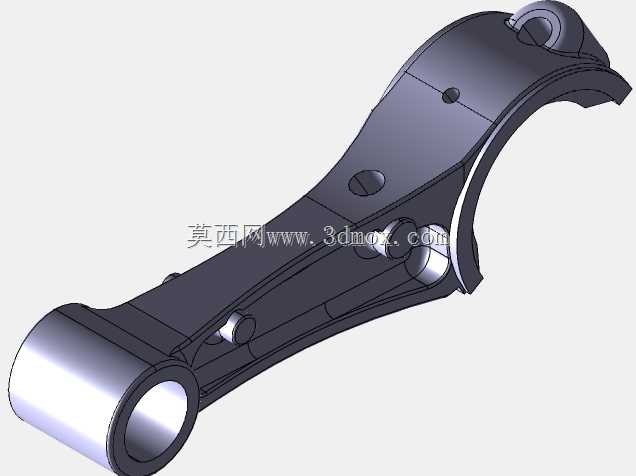

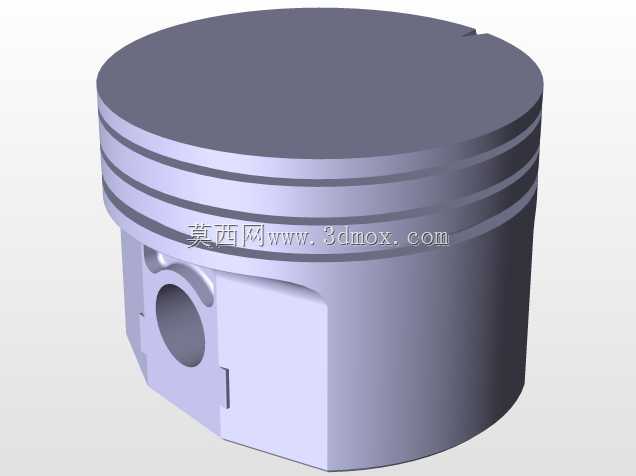

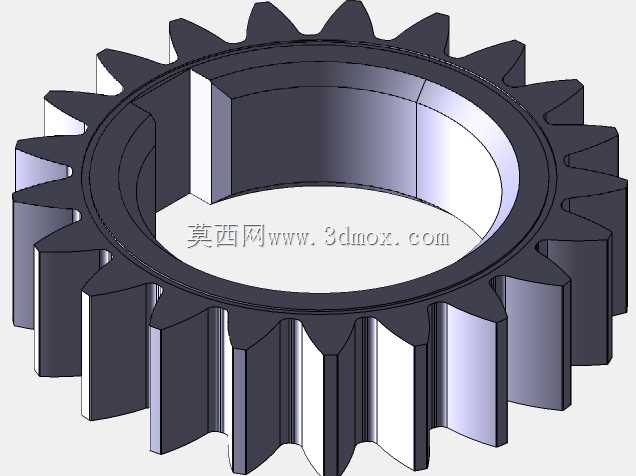

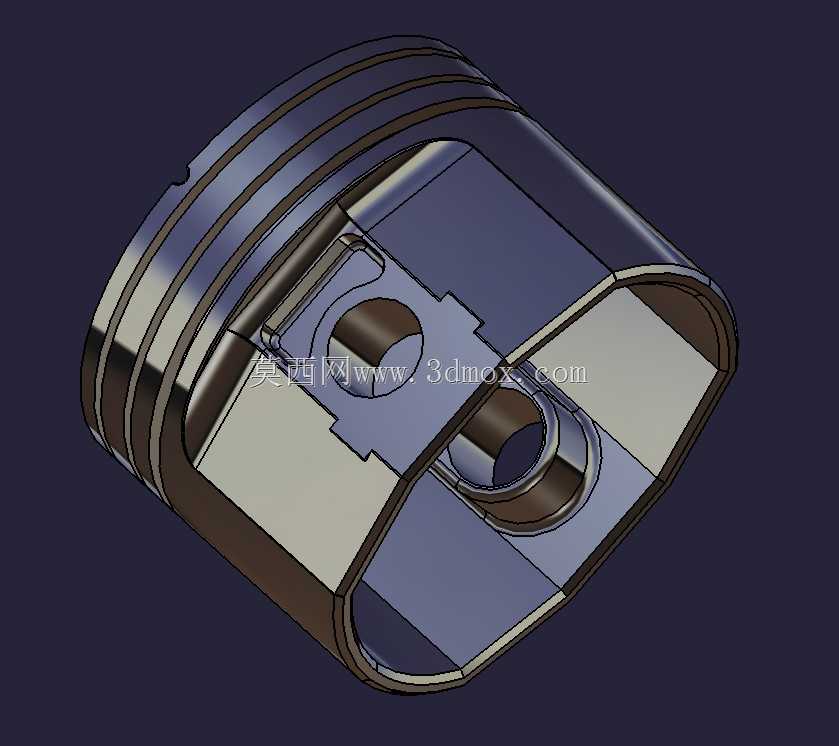

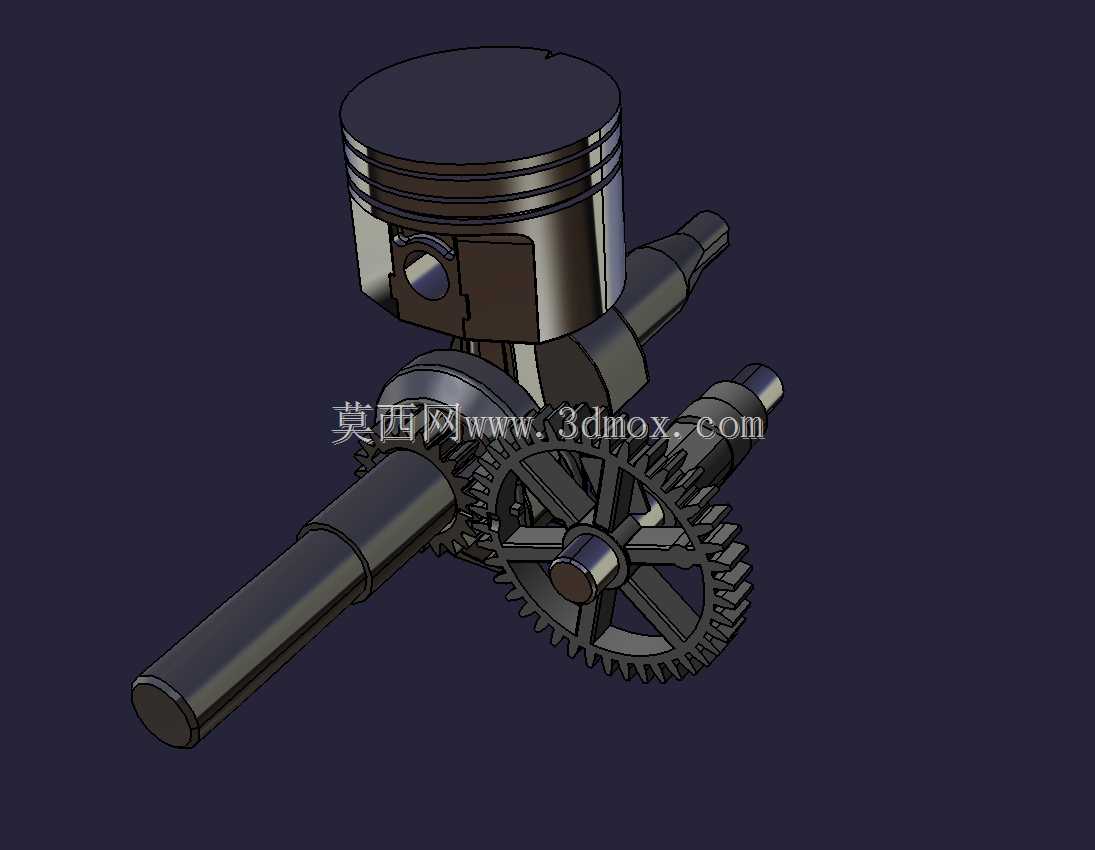

　　这套传动组合结构核心覆盖活塞往复运动到旋转运动的转换链路，是小型内燃动力、微型气动动力单元里的核心运动传递部件，常见于通用小型汽油机、航模动力、教学演示动力台架的结构拆解场景，承担着把燃烧或气压做功产生的直线推力转化为输出轴旋转扭矩的核心作用。从结构组成来看，包含活塞本体、带齿的输出轴、啮合传动齿轮、曲柄连杆衔接段几个核心部分，活塞部分采用常规的环槽设计，预留了活塞环的安装位，可适配标准规格的气环与油环，保证做功腔室的密封性能，活塞销孔位置做了加厚处理，应对往复运动过程中的交变冲击载荷，避免长期运行出现销孔开裂的失效问题。传动齿轮采用直齿圆柱齿形，齿形参数匹配常规模数设计，和输出轴上的集成齿段做啮合传动，齿轮幅板采用镂空辐条式结构，

　　在保证齿根强度、满足扭矩传递要求的前提下，尽可能降低旋转件的转动惯量，减少动力传递过程中的惯量损耗，提升动力响应速度。输出轴采用阶梯轴设计，不同轴段分别对应齿轮安装位、轴承支撑位、动力输出端，轴肩位置做了圆角过渡，避免应力集中导致的轴段断裂，轴端的尺寸公差按照常规过渡配合设计，可直接适配标准深沟球轴承的安装需求，安装边界上，整套组件的轴向尺寸、径向啮合间隙都做了匹配校验，装配时无需额外做大量修配，即可保证齿轮啮合侧隙在合理区间，避免出现卡滞、打齿的问题。设计过程中优先保证运动链路的无干涉，活塞往复运动的行程和曲柄回转半径做了匹配计算，确保活塞运行到上下止点时不会和缸体端面、曲柄避让位发生碰撞，

　　齿轮啮合的中心距严格按照齿形参数计算取值，保证传动过程中齿面接触均匀，减少偏磨问题。这套结构可直接用于动力类课程的教学演示，也可作为小型动力设备开发的结构参考，帮助设计人员快速理清往复运动转旋转运动的传动逻辑，校核关键受力部位的结构强度，缩短前期方案验证的周期。
