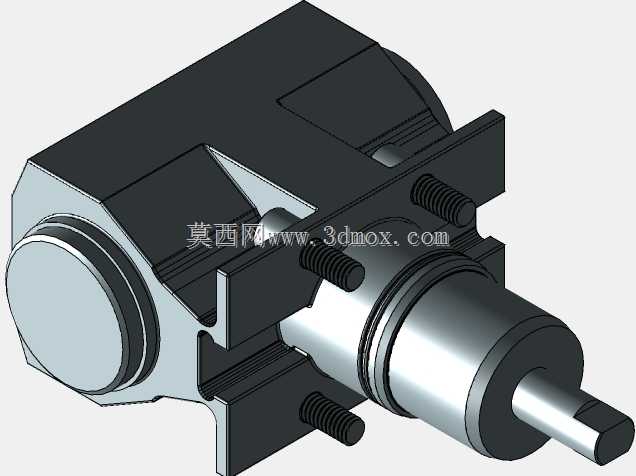

中村WY150炮塔用Z轴双工位钻铣动力头

　　这款Z轴双工位钻铣动力头，适配中村WY150规格80mm炮塔的加工工位拓展需求，属于机床侧装式加工功能部件，主要用于在车铣复合设备的Z轴工位上，同步完成钻孔与铣削工序的加工输出，无需反复更换刀具或调整工件装夹姿态，可有效缩减单工件加工的换刀辅助时长，提升小规格复杂零件的批加工效率。从结构设计来看，主体采用分体式刚性壳体布局，安装侧预留了三处带外螺纹的定位锁紧柱，可直接嵌入炮塔对应的安装槽位，通过螺母锁紧即可完成固定，安装面的定位凸台与炮塔安装槽的配合公差控制在小间隙配合区间，既保证安装时的对位便捷性，又能在加工过程中抑制切削带来的振动偏移。输出端采用双输出轴布局，两根输出轴的同轴度、端面跳动均按照精密加工要求做了公差约束，

　　可分别装夹钻头与铣刀，适配不同工序的加工载荷需求，内部传动结构采用密封式轴承组支撑，可适配常规乳化液切削环境，避免切削碎屑、切削液渗入传动腔造成部件磨损。从安装边界来看，主体壳体的最大外轮廓尺寸适配80mm炮塔的安装空间，输出端伸出长度满足常规浅孔钻削、小平面铣削的行程需求，不会在Z轴进给过程中与炮塔其他部件、工件夹具产生运动干涉。在实际应用场景中，这类动力头多用于小型精密零件的车铣复合加工，比如小型轴类零件的端面钻孔、侧槽铣削，小型法兰件的安装孔钻削与密封面铣削，安装后可在一次装夹的前提下完成多道工序加工，减少工件二次装夹带来的定位误差，提升加工精度的一致性。设计过程中针对钻铣加工的受力特点，

　　在壳体的受力薄弱位置做了加强筋结构处理，可承受钻削时的轴向进给力与铣削时的径向切削力，避免长期满负荷运行出现壳体变形、输出轴偏移的问题，输出端的密封结构采用多层密封圈组合，可在高压切削液喷淋的加工环境下保持可靠密封，延长部件的维护周期。
