DESTACO卧式手动快速夹钳结构设计

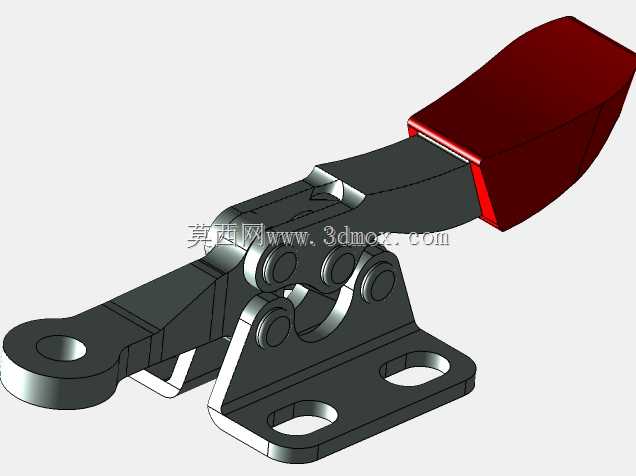

　　这款卧式手动快速夹钳是工装夹具领域应用极广的标准压紧元件，日常在焊接工装、装配治具、检具定位、木工加工台、小型零件铣削夹持场景中都能见到它的身影，核心作用是通过肘节机构的死点锁止特性，实现待加工工件的快速压紧与松脱，相比传统螺栓压紧方式，操作效率能提升数倍，且压紧力稳定可控，不会因为加工过程中的振动出现松脱问题。从结构设计逻辑来看，这款夹钳采用了经典的四连杆肘节增力结构，操作手柄处包覆红色防滑握持段，增大操作时的摩擦力，即便是手上沾有切削液或者油污，也能稳定施力完成夹紧与松开动作；底座采用带两个长圆形安装孔的平板式设计，长圆孔预留了安装调整余量，装配时可以根据工装台的实际孔位微调夹钳的固定位置，不需要额外配做安装孔，适配性更强。

　　夹钳的压紧臂前端设计有带安装孔的连接端，可以根据实际压紧需求加装橡胶压头、金属压块或者定制仿形压头，避免压伤工件表面，同时也能适配不同高度的工件压紧需求。从安装边界来看，夹钳处于锁止状态时整体高度较低，不会过多占用工装上方的操作空间，适合在空间紧凑的多工位工装中密集排布，不会和加工刀具、操作工具产生干涉；松开状态下压紧臂可以抬起到足够角度，留出充足的工件取放空间，不需要额外避让就能完成工件的上下料操作。设计过程中对连杆铰接处的间隙做了合理控制，既保证铰接部件转动灵活无卡滞，又避免间隙过大导致压紧状态下出现晃动，保证重复压紧的位置精度；所有受力部件都做了应力优化，在额定压紧力下不会出现结构变形，

　　长期反复使用也不会出现铰接处磨损松旷的问题，能满足工业场景下高频次操作的使用寿命要求。这类夹钳在选型时需要重点关注底座安装孔距、压紧臂行程、额定压紧力三个核心参数，这款模型完整还原了夹钳各部件的装配关系与外形尺寸，可直接用于工装设计时的装配干涉检查，也可以作为非标夹具设计时的参考结构，帮助设计人员快速完成工装的整体布局，减少标准件建模的重复工作量。
