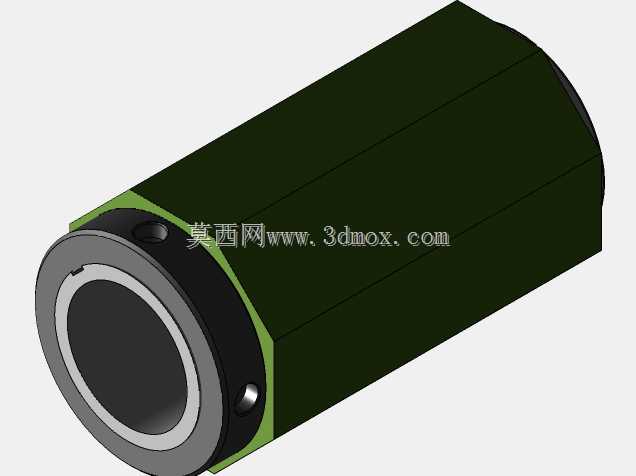

八角外形5C夹头快换夹持座结构

　　这款八角外形的5C夹头夹持座，是数控加工、工装夹具领域常用的快换夹持组件，主要适配标准5C规格夹头，在小型车床、磨床、钻铣工位以及专用检测工装上都有广泛应用，能够快速完成不同直径棒料、小型轴类零件的装夹定位，减少换装停机时间。从结构设计来看，主体采用八角棱柱外形，并非传统的圆形外轮廓，这种设计首先解决了圆形座体在工装板上安装易转动的问题，八个平面可以直接靠紧工装定位块，也方便使用压板从多个方向压紧固定，安装时不需要额外加工防转销孔，适配多工位排列的工装布局，相邻座体排布时平面贴合也能节省安装空间，在排钻、多工位铣削工装里能有效提升工位密度。座体内部加工有标准5C夹头的安装锥孔，锥度匹配通用5C夹头的外锥面，侧面设置有锁紧顶丝结构，

　　夹头装入后通过拧紧侧部的锁紧螺钉，即可推动锥面配合产生抱紧力，实现对工件的夹紧，松开螺钉即可快速更换不同孔径的5C夹头，适配不同直径的工件装夹需求，不需要整体更换夹持座，大幅降低工装成本。前端的环形限位台阶可以控制夹头的装入深度，保证每次换装夹头时的定位精度一致，避免夹头装入过深或过浅导致的工件伸出长度偏差，在批量加工场景下能有效保证工件装夹的一致性。座体的外轮廓尺寸经过优化，八角对边尺寸适配常见的工装安装槽规格，整体长度控制在合理范围，不会因为座体过长导致刀具加工行程不足，内部锥孔的同轴度公差按照精密工装要求设计，保证装夹后工件的回转精度满足精加工需求。在实际使用场景中，这类夹头座常被安装在回转工作台、专用夹具基板上，

　　用于小型精密零件的二次加工，比如小轴类零件的铣扁、钻孔、攻丝工序，相比普通的三爪卡盘，5C夹头的夹持精度更高，换装速度更快，配合八角外形的防转设计，在固定工位的非回转装夹场景下优势更明显，不需要额外设计复杂的防转结构，直接利用外平面即可实现周向定位。设计时还考虑了夹头的拆卸便利性，座体尾部预留有足够的操作空间，松开锁紧螺钉后可以从尾部轻松顶出夹头，不会出现夹头卡死在座体内的情况，日常维护清理也更方便，切屑和切削液不容易在八角外形的平面上堆积，清理时只需要擦拭平面即可，相比圆形座体的弧形面更易清洁。
