弧形多孔夹套舱口结构三维设计

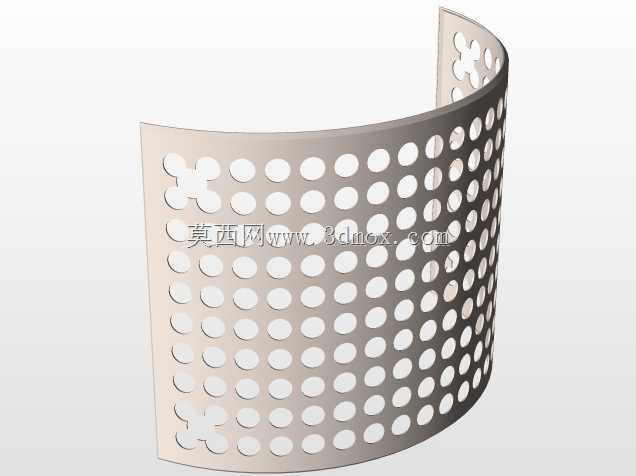

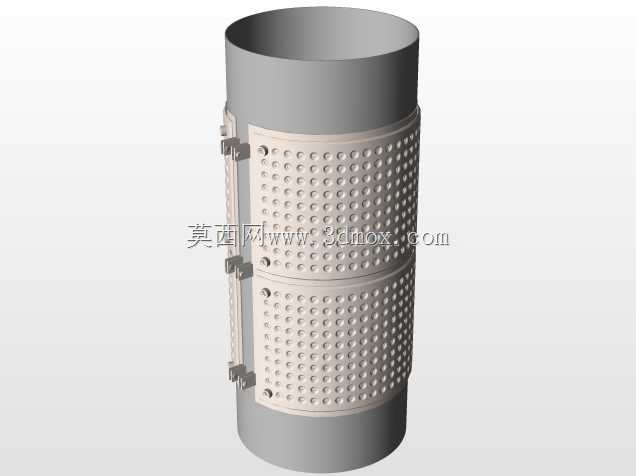

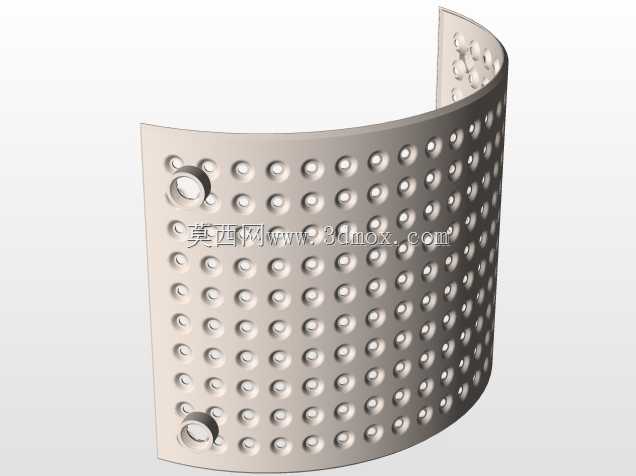

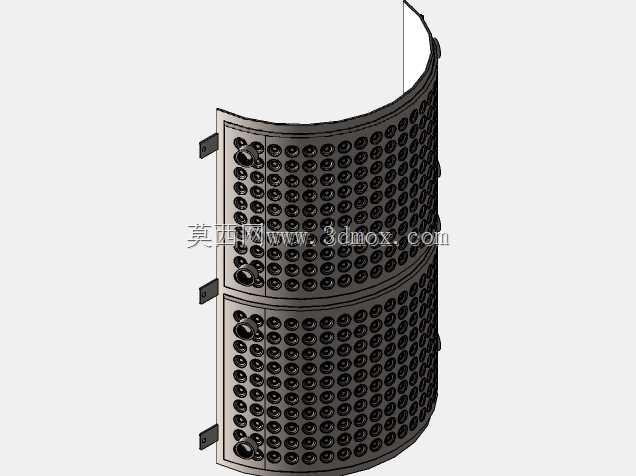

　　这款弧形多孔夹套舱口，主要应用于需要兼顾通风散热、介质过滤与舱体封闭需求的通讯设备配套舱段，也可适配小型通风换热类工业设备的检修开口位置。从结构设计来看，整体采用双段弧形板拼接的形式，弧度匹配对应舱段的筒体曲率，安装后可与舱体外壁完全贴合，不会出现突出的棱角，既减少外部空间占用，也能降低气流经过时的紊流影响。板面布满规则排布的圆形通孔，孔位采用等距错列布局，在保证结构强度的前提下最大化开孔率，既可以满足舱内设备的通风散热需求，也能阻挡大尺寸杂物进入舱体内部，部分工况下还可在两层夹套之间填充过滤介质，实现进气的粗滤功能。舱体侧边预留的多组带孔安装耳板，沿弧形板的轴向均匀分布，耳板与弧形主体采用一体化折弯成型，

　　安装孔位的间距经过匹配校核，可直接通过螺栓与舱体预设的安装座固定，不需要额外制作转接支架，现场安装时只需对齐孔位锁紧螺栓即可完成固定，大幅降低现场装配的工作量。设计过程中优先考虑了结构的抗形变能力，双段弧形板之间预留了均匀的拼接缝隙，可抵消温度变化带来的热胀冷缩形变，避免长期使用后孔位错位或者板面变形。安装边界方面，弧形板的曲率半径适配直径600mm左右的筒状舱体，整体轴向高度可覆盖常规舱口的检修开口范围，安装后不会遮挡舱内核心部件的检修路径，日常维护时不需要拆除整个舱口结构，只需打开对应位置的快拆件即可完成内部器件的检查更换。板面的孔边都做了去毛刺处理，不会划伤安装人员的手部，也不会在穿设线缆时破坏线缆外层护套。

　　夹套的双层结构设计，还可在一定程度上降低舱内设备运行产生的噪音向外传递，配合孔位的阻尼作用，可削弱中高频噪音的传播强度。耳板的厚度比主体板面略厚，可承受安装时的螺栓锁紧力，长期使用不会出现耳板弯折或者孔位滑丝的问题。
