大缸径拉杆式标准气缸结构设计

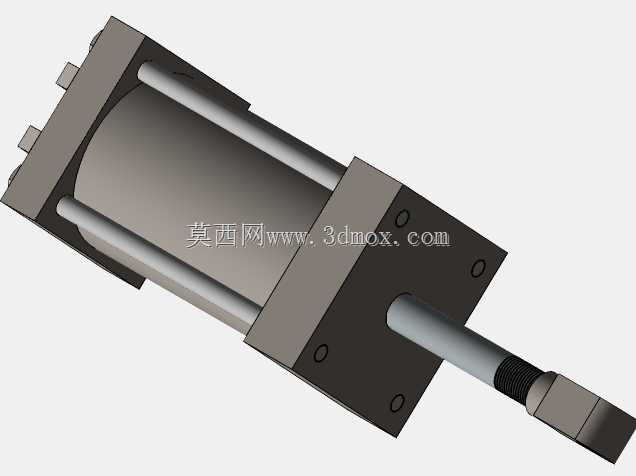

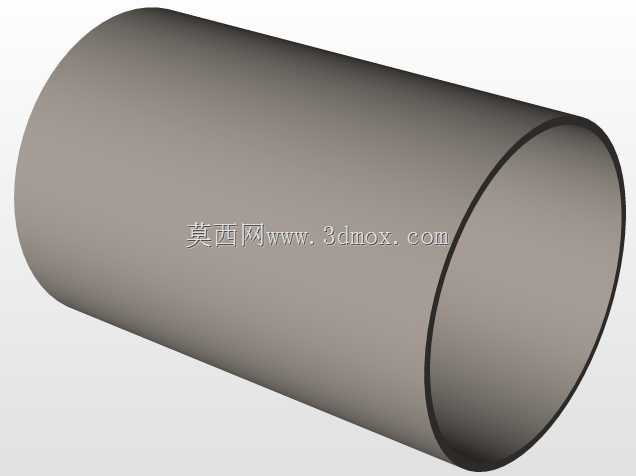

　　该款气缸属于气动系统里的直线执行元件，在工业自动化生产线、工装夹具、物流分拣设备、包装机械、非标专机里都有广泛应用，核心作用是将压缩空气的压力能转换为直线往复运动的机械能，完成工件的推压、夹紧、顶升、移位等动作。从结构设计来看，采用经典的拉杆式缸体结构，四根拉杆贯穿前后端盖，将挤压成型的铝合金缸筒牢牢锁紧，这种结构的优势在于缸筒加工难度低，端盖密封面受力均匀，承压能力稳定，适合大缸径的工况使用，相比铆接式缸体，后期维护拆解更换密封件也更方便。前端盖处设计有活塞杆导向套，内嵌耐磨铜合金衬套，能给活塞杆提供足够的支撑刚度，避免活塞杆伸出时受径向载荷出现偏磨，导致密封失效漏气；活塞杆表面做了硬氧化处理，粗糙度控制在合理范围，

　　既降低和密封圈的摩擦阻力，也能提升耐磨性能，延长密封件使用寿命，杆端加工有外螺纹配套连接叉，方便和外部负载做铰接连接，适配不同安装姿态的负载连接需求。设计过程中，首先确定了4英寸的缸径参数，对应额定气压下的输出推力能满足大负载压紧、大行程推移的工况需求，缸体两端都设置了缓冲节流结构，当活塞运行到行程端点时，能通过节流孔缓慢排出端盖内的残留空气，避免活塞刚性撞击端盖产生噪音和结构冲击，提升设备运行的平稳性。安装边界上，端盖处预留了标准的通孔安装位，既可以做轴向脚架安装，也能搭配法兰板做前法兰或者后法兰安装，还可以配合铰轴座做中间摆动安装，适配不同设备的安装空间要求；进出气口设置在端盖侧面，采用标准管螺纹接口，

　　方便现场铺设气管时快速对接，不需要额外做转接接头。整个模型的结构细节还原度较高，从拉杆的锁紧螺母、端盖的密封槽、活塞的密封圈槽到活塞杆的防尘圈结构都做了完整建模，对于做气动系统选型、设备布局仿真、工装结构设计的工程师来说，可以直接调用到装配体里做干涉检查、安装空间校核，也能参考其结构细节做同类型气缸的改型设计，避免从零开始建模出现结构细节遗漏，比如导向套的长度设计、缓冲结构的位置布局、密封件的安装槽尺寸这些细节，都能直接作为设计参考，减少设计阶段的试错成本。在实际工况选型时，这类大缸径气缸通常用在需要大输出力但对运动速度控制精度要求不高的工位，比如板材压紧、重型工件的短距离推移、夹具的大夹紧力工位，搭配电磁阀、节流阀就能实现简单的速度和动作逻辑控制，相比液压执行元件，气动系统的介质是压缩空气，不会出现油液泄漏污染现场的问题，维护成本也更低，适合电子装配、食品包装、轻工制造这类对环境清洁度有一定要求的生产场景。
