带弹性压合支架的同步接触轮结构

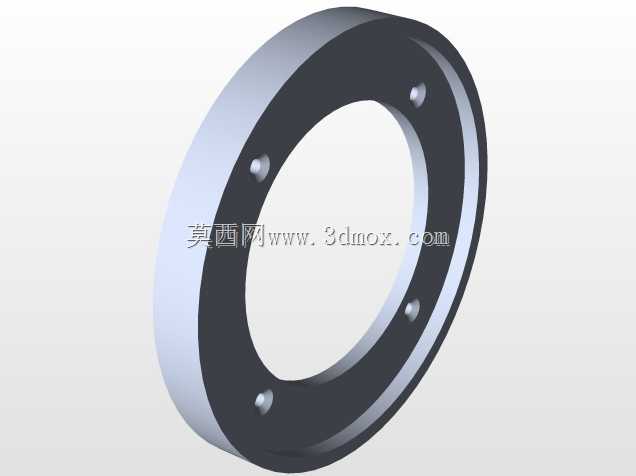

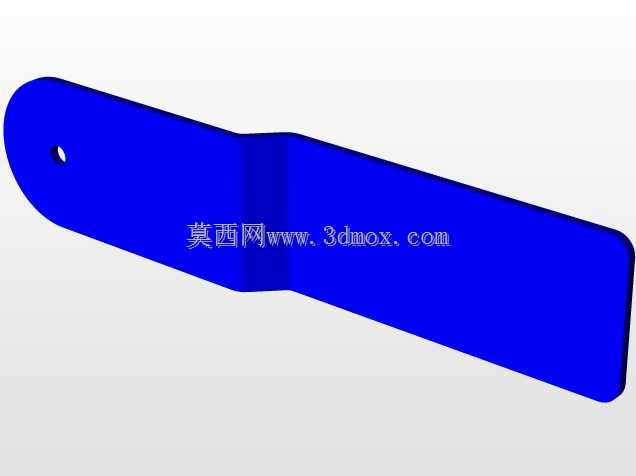

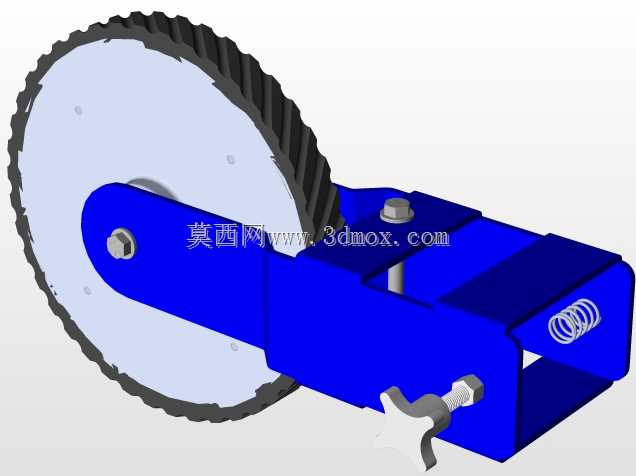

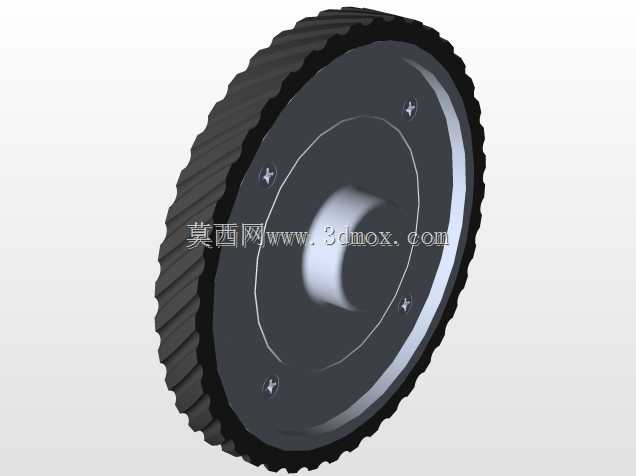

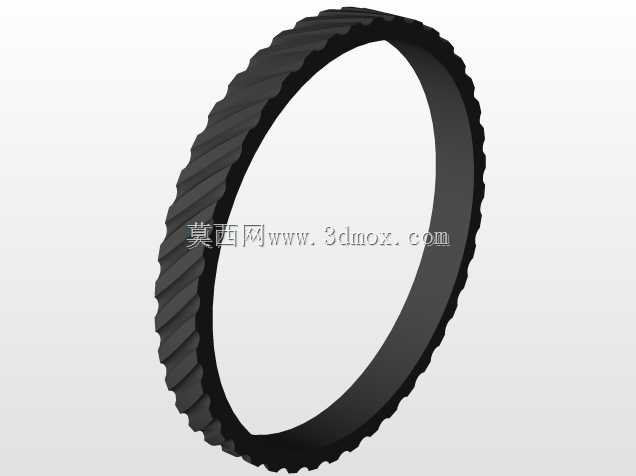

　　该结构常见于连续送料类自动化产线、薄膜/薄材输送工位、线材牵引设备中，核心作用是依靠弹性组件提供的恒定下压力，让轮体外缘与被输送物料表面保持稳定接触，避免输送过程中出现打滑、走偏、送料步距失准的问题。从结构组成来看，整套部件分为轮体、安装支架、弹性施压组件、锁紧调节件四个部分，轮体采用外缘带防滑齿形的结构设计，齿形参数匹配常用的同步输送接触面，既可以增大接触摩擦力，也能在需要同步传动的场景下与配套齿形带啮合，兼顾摩擦输送与啮合传动两种使用需求。轮体中心预留标准轴承安装位，可根据实际负载需求选配不同内径的深沟球轴承，降低转动过程中的阻尼，减少长期运行的磨损量。安装支架采用折弯成型的板式结构，一侧设置轮体铰接位，

　　另一侧预留设备安装的固定腰型孔，腰型孔的长度方向对应轮体的压紧行程调节方向，安装时可根据物料厚度、所需压紧力的大小调整支架的固定位置，适配不同厚度规格的输送物料。支架中部设置的圆柱螺旋压缩弹簧，是整套结构提供压紧力的核心部件，弹簧的预压缩量可通过端部的锁紧螺栓进行调节，预压量越大，轮体对物料的正压力越大，对应的摩擦力上限越高，可适配牵引负载更大的输送场景，调节时需注意两侧螺栓的进给量保持一致，避免轮体出现偏斜，导致接触压力不均、物料走偏的问题。轮体的安装边界需要结合实际工位空间预留，轮体转动过程中最大外径处需与相邻固定结构保留至少3mm的安全间隙，支架摆动行程范围内不能有其他设备部件干涉，弹簧压缩到极限位置时，

　　轮体下缘与安装基准面的距离要小于最薄输送物料的厚度，保证最薄物料通过时仍能获得足够的接触压力。设计过程中轮体的宽度尺寸根据输送物料的幅宽确定，通常轮体宽度比物料接触幅宽大出5-10mm，避免物料边缘超出轮体接触范围导致压合失效；支架的板材厚度根据最大压紧力进行强度校核，避免长期受弹簧反力出现折弯变形，导致轮体倾斜。该结构不需要额外配置动力源，依靠输送面的运动带动轮体从动转动，结构简单可靠，维护时仅需定期检查轴承润滑状态、弹簧弹力衰减情况即可，在印刷设备送纸工位、包装膜牵引工位、线材裁切送料机构、标签剥离输送工位都有广泛应用，安装时需保证轮体轴线与物料输送方向垂直，否则会出现物料向一侧偏移的问题，调试时可通过调整支架两侧固定螺栓的位置，校准轮体的平行度，保证接触压力沿轮体宽度方向均匀分布。
