卧式同轴单级齿轮减速传动装置

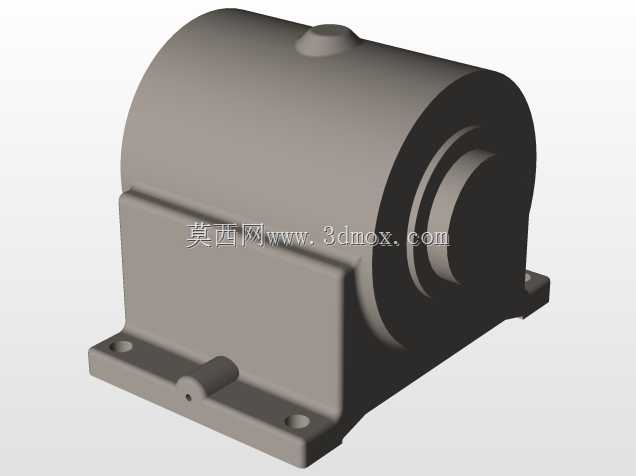

　　这款卧式同轴减速装置，核心采用单级圆柱齿轮啮合传动结构，主要用于原动机与工作机之间的转速匹配、扭矩放大场景，常见于轻工输送线、小型自动化专机、食品包装辅机、通讯基站天线调节机构这类对安装空间有紧凑要求的传动链路中。从结构设计来看，输入输出轴保持同轴布局，能大幅缩减传动系统的轴向占用空间，箱体采用一体化铸造成型思路，底部设置带安装孔的固定支脚，支脚的安装孔位间距、孔径尺寸经过适配常规型材机架的安装边界设计，安装时无需额外制作转接板，可直接通过螺栓固定在设备安装基面，降低现场装配的调整工作量。箱体上部设置的透气塞结构，用于平衡设备长时间运行时箱体内外的气压差，避免齿轮啮合发热导致内部压力升高，造成润滑油从轴封位置渗漏的问题。

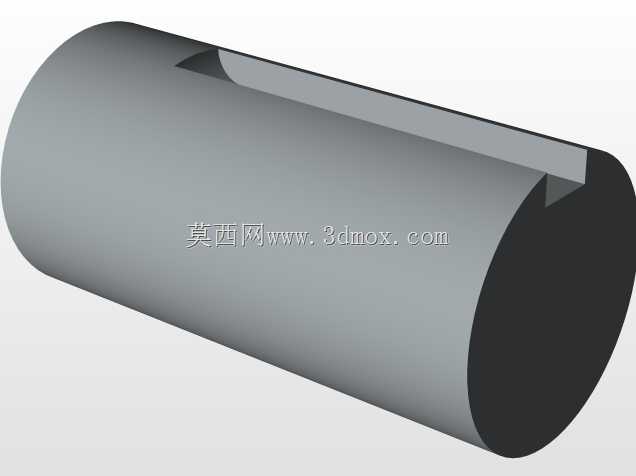

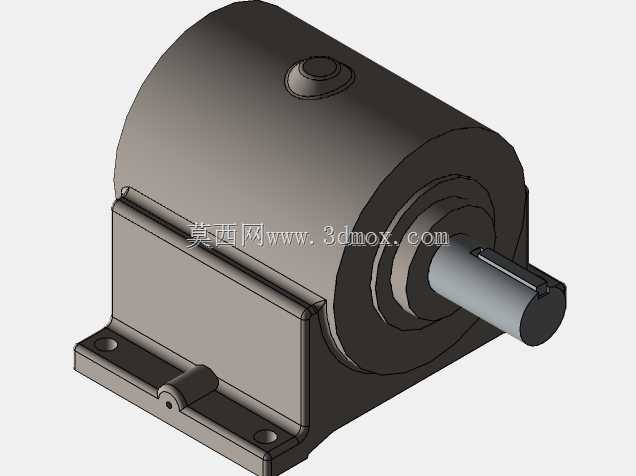

　　输出轴端预留了键槽安装位，可直接配套联轴器、链轮、同步带轮等传动连接件，轴伸长度经过校核，既保证连接件的安装定位空间，又不会因为轴伸过长导致运行时出现轴端挠曲变形，影响齿轮啮合精度。设计过程中，齿轮参数的匹配优先考虑常规小功率电机的输入转速区间，传动比设定覆盖常用的低速输出需求，箱体内腔的储油空间经过测算，可满足齿轮飞溅润滑的油量要求，无需额外配置强制润滑回路，简化整体传动系统的结构复杂度。箱体的分型面设置在齿轮腔的水平中分位置，装配时可先将齿轮轴组件装入下箱体，再扣合上箱体完成定位，后续维护拆检时无需完全拆卸设备端的连接管路与安装固定件，即可打开箱体检查齿轮磨损、更换润滑油，降低运维的拆装难度。从安装边界来看，整体外形的径向尺寸、

　　轴向长度均控制在紧凑范围内，适配设备内部狭窄的安装空间，支脚的安装平面经过铣削加工，保证安装时箱体的水平度，避免轴系出现偏载导致的轴承过早磨损。轴端的密封结构采用接触式油封设计，可适配不同粘度的工业齿轮油，在常规运行温度区间内保持可靠的密封性能，防止润滑油泄漏污染周边设备环境。
