壁挂式工业轴流通风散热扇结构设计

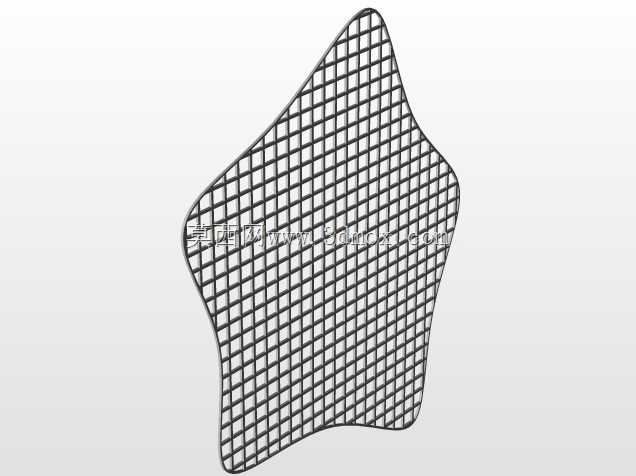

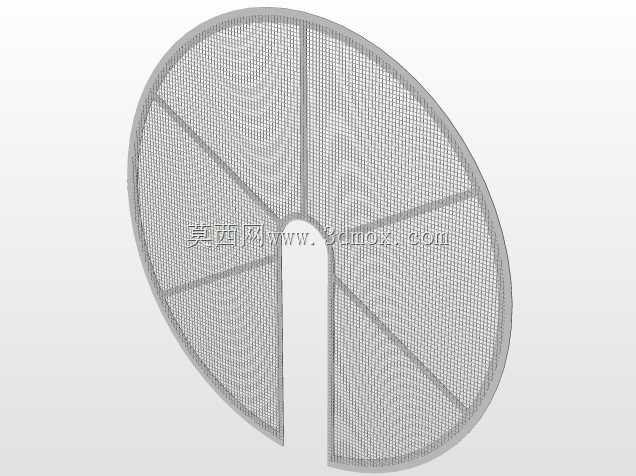

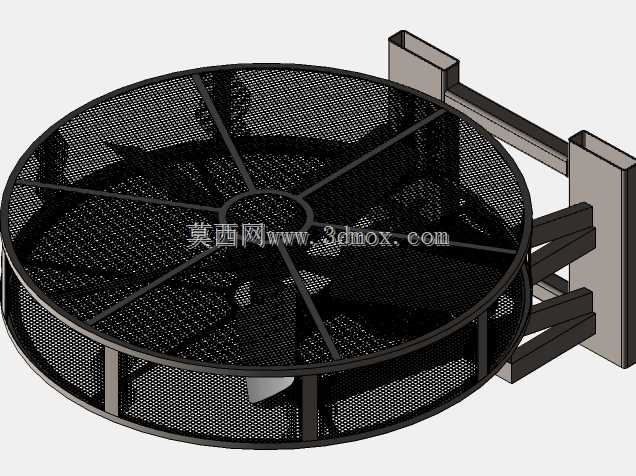

　　这款壁挂式轴流通风扇的结构设计，核心围绕工业场景的定点通风散热需求展开，区别于常规桌面或落地式民用风扇，其安装方式采用侧挂式悬臂支架结构，可直接固定在设备侧立面、厂房立柱或者墙体表面，不需要占用地面操作空间，适配车间局部工位散热、大型设备柜体通风、密闭区域空气置换等多种实际工况。从结构组成来看，主体圆形风筒采用等径直筒设计，内部匹配多叶片轴流叶轮，叶轮曲面经过气动角度优化，运转时可形成稳定的轴向气流，相比离心式风机风阻更低、送风距离更远，适合大流量低风压的通风场景。前后两侧均加装冲孔金属防护网罩，网孔孔径经过安全校核，既不会大幅阻挡气流通过，也能防止异物卷入叶轮、避免人员误触运转部件，网罩通过圆周均布的卡扣与风筒本体连接，

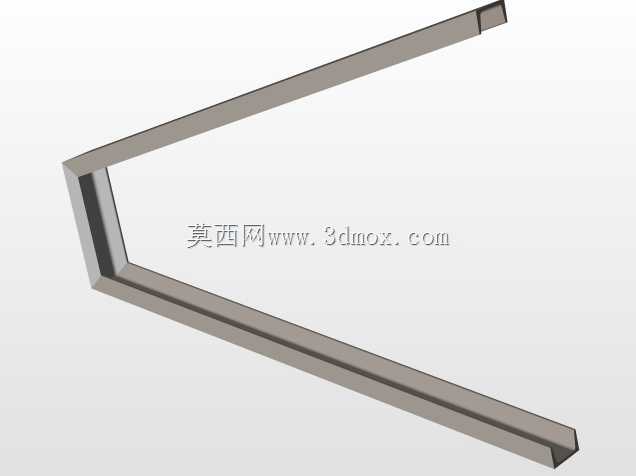

　　日常维护时无需完全拆解主体即可快速拆卸清理积尘。安装支架采用双立柱悬臂结构，支架与风筒的连接部位预留了角度调节余量，安装完成后可根据实际送风方向需求调整俯仰角度，不需要重新打孔固定安装位，适配不同高度、不同朝向的送风需求。设计过程中重点考量了安装边界的适配性，支架的安装孔位采用通用长圆孔设计，可兼容不同规格的膨胀螺栓或者设备预装固定螺柱，安装面不需要额外做精密加工即可完成固定；风筒整体的径向尺寸、轴向厚度都控制在常规工业通风组件的适配范围内，可直接替换同规格的老旧轴流风扇，不需要改动原有安装结构。叶轮与内置驱动部件的连接采用同轴直连结构，省去了皮带传动或者齿轮减速的额外结构，既降低了整体运转噪音，也减少了易损部件数量，

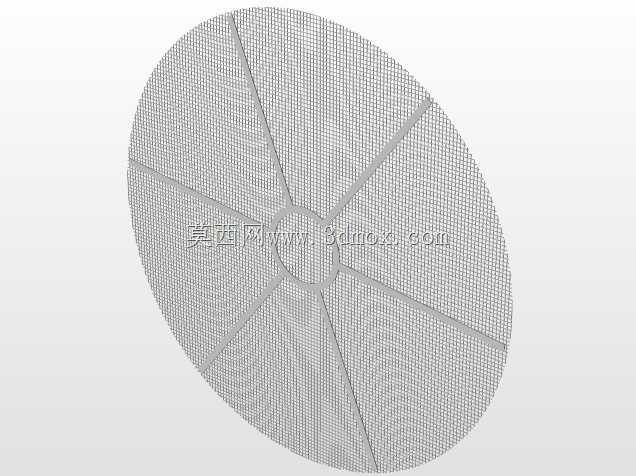

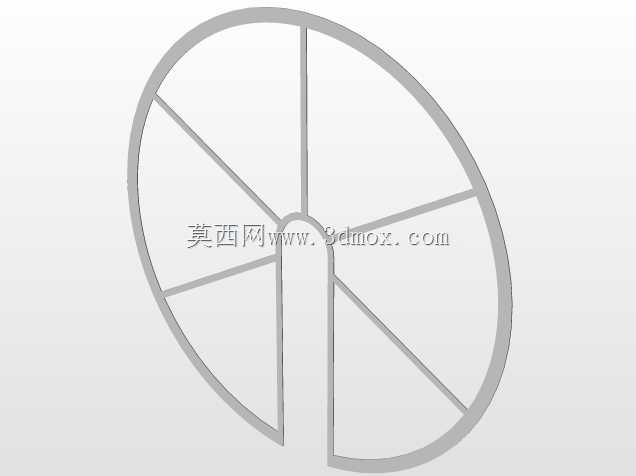

　　长期运转的维护成本更低。风筒与支架的连接部位做了加强筋处理，可承受长期运转产生的振动载荷，避免长期使用后出现支架松动、风筒偏移的问题。防护网的骨架采用径向辐条加圆周加强圈的结构，相比纯平网面抗冲击强度更高，即使受到轻微外力碰撞也不会出现网面变形触碰叶轮的情况。在实际选型应用中，这类壁挂式轴流扇常被用于焊接工位的烟尘驱散、电控柜周边的热量导流、厂房角落的空气循环，相比吊装式风扇安装维护更便捷，相比落地式风扇不会占用生产作业空间，其结构设计完全围绕工业现场的实际使用痛点展开，没有多余的装饰性结构，所有外形结构都服务于功能实现与安装便捷性的需求。
