通讯设备柱基安装底盖结构设计

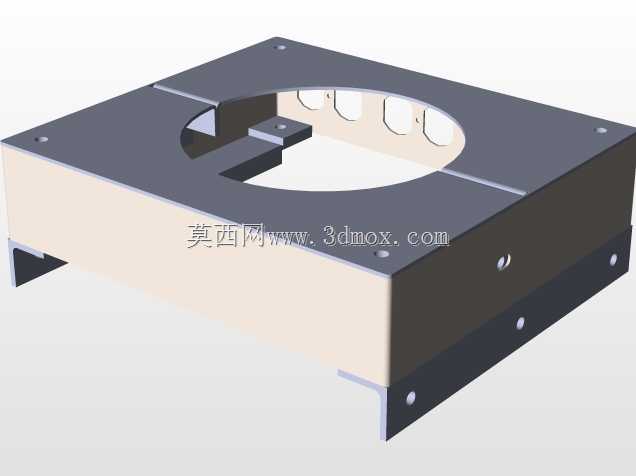

　　这款底盖结构主要应用于通讯类柱状设备的底部安装防护场景，作为柱状通讯终端与安装基面之间的衔接承载部件，承担设备底部密封、载荷传递、安装定位的核心作用。从结构设计来看，整体采用方形钣金折弯成型的主体框架，上盖板预留大尺寸圆形避让孔，适配柱状设备主体的穿装需求，孔周设置多组定位凸台与安装孔位，可直接与柱状设备的底部法兰面通过紧固件锁紧，避免设备运行过程中出现径向窜动。上盖板边缘开设的多组小型缺口与通孔，对应设备底部的线缆走线、接口避让需求，无需额外开孔即可完成电源、信号线缆的穿出布设，减少现场安装的二次加工工序。主体侧围采用折弯一体成型工艺，底部设置外翻的安装折边，折边上均匀分布固定孔位，可通过膨胀螺栓或压块将整体结构固定在混凝土基座、

　　金属安装平台等不同承载基面上，折边的折弯高度预留了足够的线缆弯折空间，避免线缆穿出后出现过度弯折导致的线芯损伤。设计过程中充分考虑了户外安装的防护需求，侧围与上盖板之间采用满焊连接后做磨平处理，拼接缝隙控制在0.1mm以内，可有效阻挡雨水、灰尘进入设备底部腔体，配合内部粘贴的密封胶条，可满足常规户外通讯设备的IP防护等级要求。安装边界方面，整体方形轮廓的对角安装孔距适配行业内通用的柱状通讯设备安装基座尺寸，无需对现有安装基面做改造即可直接替换原有老旧底盖，圆形避让孔的直径公差控制在±0.2mm，与柱状设备底部的配合间隙均匀，不会出现装配卡滞问题。结构受力层面，上盖板的厚度选型经过载荷校核，可承载上部柱状设备的全重，

　　同时在圆形避让孔的应力集中位置设置了加强翻边，避免长期承重后出现盖板变形，侧围的折弯内角设置合理的圆角过渡，减少钣金加工过程中的应力开裂风险。实际应用中，该底盖可适配6s规格的柱状通讯终端安装，无论是楼顶基站、路边智慧灯杆集成的通讯设备，还是园区内布设的信号增强装置，都可以通过该底盖完成快速安装固定，底部腔体预留的空间还可容纳小型接线端子、防雷模块等附属配件，无需额外增设外置接线盒，简化整体安装结构。
