工业燃烧设备用分段式炉排结构设计

　　这款分段式炉排结构，主要面向中小型燃煤锅炉、生物质燃烧炉、垃圾焚烧处理设备的炉膛内部布设场景，作为承载燃料、保障通风助燃的核心承载构件使用。从实际工况适配角度出发，设计时优先考虑了长期处于高温灼烧、燃料摩擦、积灰腐蚀环境下的结构可靠性，摒弃了传统整板式炉排易受热变形、局部损坏需整体更换的弊端，采用多段独立单元拼接的结构形式，单段炉排单元出现烧损、磨损变形时，可单独拆卸替换对应段，大幅降低设备运维的配件成本与停机时长。每段炉排单元表面均布细密通风孔隙，孔隙排布经过通风阻力验算，既可以保证炉膛下部送风能够均匀穿过炉排层，为燃料燃烧提供充足的氧气供给，避免出现局部供氧不足导致的燃烧不充分、结焦堵孔问题，

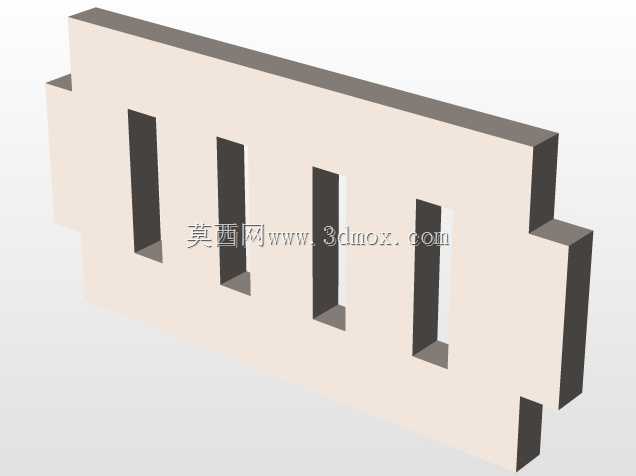

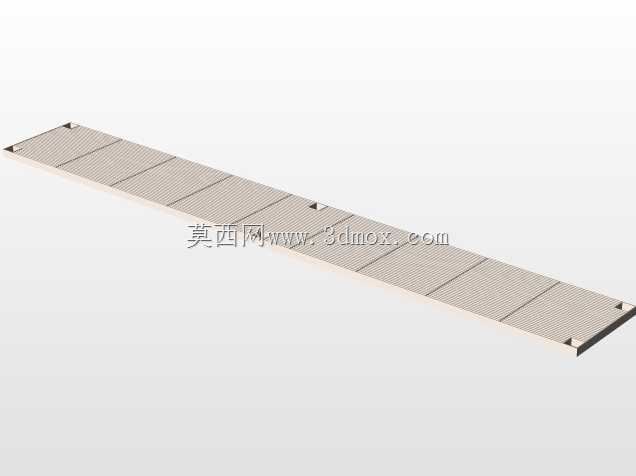

　　又能阻挡未完全燃尽的小粒径燃料颗粒漏入下部风室，减少燃料损耗与风室积灰清理频次。炉排整体为长条形扁平布局，安装时沿炉膛横向或纵向铺设拼接，相邻单元之间预留微量热膨胀间隙，可抵消高温工况下金属构件受热产生的线性膨胀量，避免热应力累积导致的炉排起拱、变形卡涩问题。单元两端设置定位卡扣结构，安装时可快速卡入相邻单元的定位槽内，无需额外焊接固定，既保证拼接后整体平面度，又能适配不同炉膛尺寸的灵活拼接需求，单块单元的厚度、长宽尺寸均匹配常规工业锅炉的炉排安装边界，可直接替换同规格的传统炉排构件，无需对炉膛支撑结构做额外改造。结构表面做了平整化处理，燃料推进过程中不会出现卡滞、刮料问题，通风孔采用上小下大的锥度设计，即便有少量灰渣落入孔内，

　　也会在下部送风气流、炉排往复运动的作用下自行脱落，降低堵孔概率。从建模细节来看，每段单元的加强筋布局都贴合受力路径，在燃料重力、高温蠕变的长期作用下，可保持结构平直度，避免长期使用后出现中部下凹变形，影响燃料正常推进与通风均匀性。
