卧式主驱传动动力总成结构设计

项目分类:电动机 发布时间:2022-06-28 ID:667279
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计
  • 卧式主驱传动动力总成结构设计

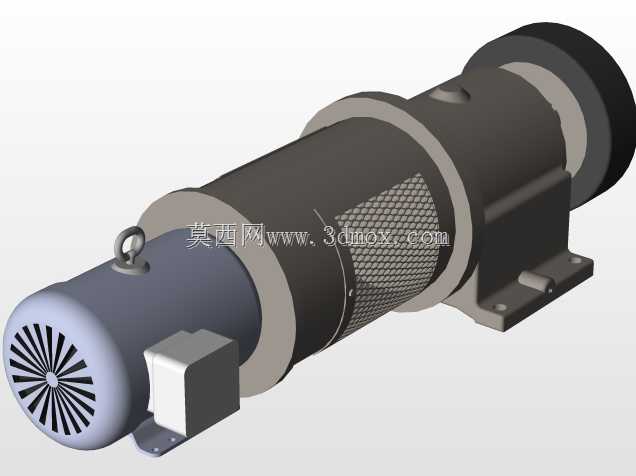

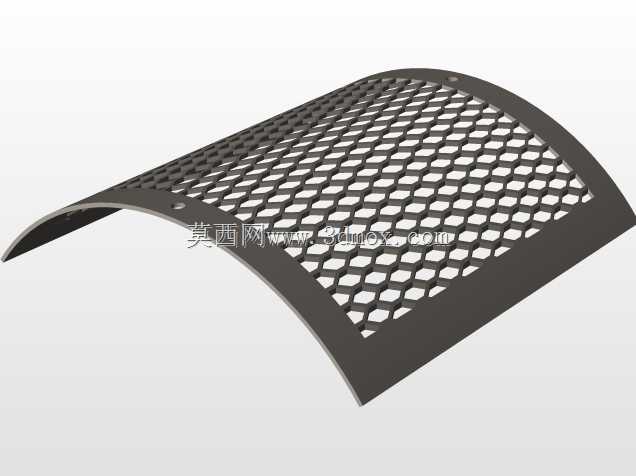

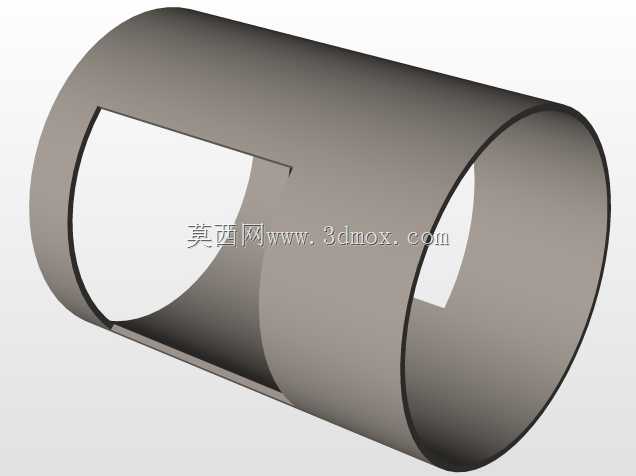

  这套主驱动组件的三维结构,核心面向需要连续稳定动力输出的工业传动场景,常见于输送线主传动端、小型加工设备主轴驱动、自动化生产线的动力输入单元,也可适配部分需要低速大扭矩输出的专用设备改造场景。从结构布局来看,整体采用卧式同轴排布设计,动力输入端为带散热风叶的电机段,风叶端采用放射状通风槽结构,配合机身中段的网格散热区域,能够在连续运行时快速带走绕组产生的热量,避免长时间负载运行出现过热降效的问题。机身中部的连接法兰段做了加厚凸缘设计,既可以保证动力输出段与电机段的同轴度,也能承担传动过程中产生的径向载荷,减少轴系挠度对轴承寿命的影响。底部的安装支座采用一体化铸造型式的安装脚,两个安装脚分别布置在机身前后段的重心平衡位置,

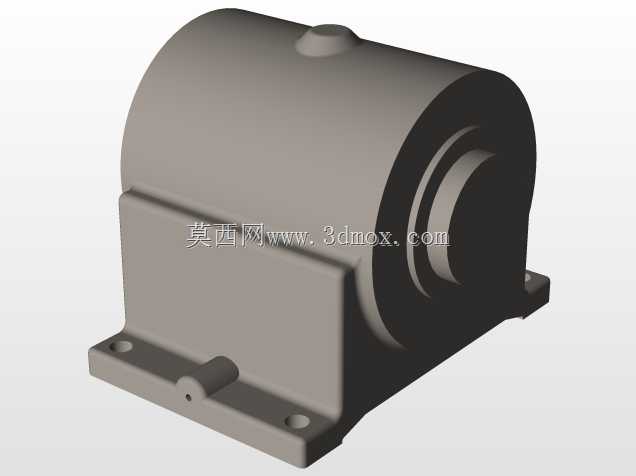

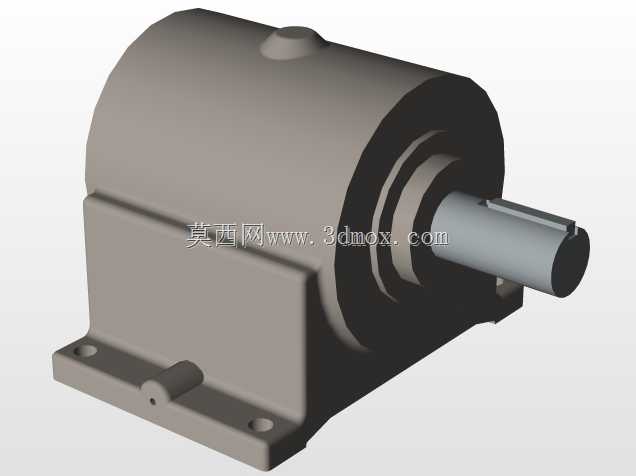

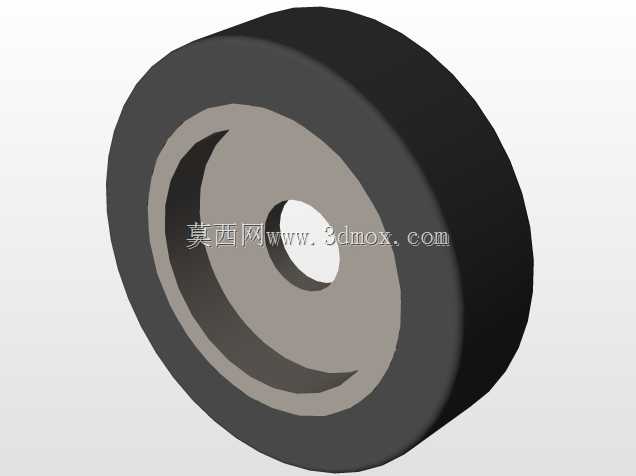

  安装面上预留了螺栓固定的沉孔,安装时可以直接通过螺栓将整机固定在设备机架的安装平面上,不需要额外制作过渡连接支架,能够有效缩减设备组装时的装配工序。输出端采用带连接法兰的轴伸结构,可直接通过联轴器对接负载端的输入轴,也可根据需求加装带轮、链轮实现不同传动比的动力传递。设计过程中优先考虑了日常维护的便捷性,机身顶部预留了吊环安装位,在整机装配或后期检修吊装时,可以直接通过吊环起吊,避免吊装过程中磕碰机身的散热结构或接线盒部位;侧置的接线盒采用独立腔体设计,与机身内部的动力腔体做了密封分隔,能够避免车间内的粉尘、切削液溅入接线端子引发电路故障。从安装边界来看,整机轴向长度适配多数中小型设备的动力舱安装空间,径向尺寸控制合理,

  不会与设备周边的走线槽、防护钣金产生干涉,安装脚的孔距符合通用工业电机的安装尺寸规范,在旧设备动力替换场景中,可以直接匹配原有安装位,不需要对机架做二次加工。轴系设计上做了多段轴承支撑布局,能够同时承受径向负载与少量轴向窜动,适配带传动、链传动、直联传动等多种连接方式,在不同的传动场景下都能保证运行的平稳性,减少运行过程中的振动与噪音。
