机载UHF频段无线电通讯装置结构设计

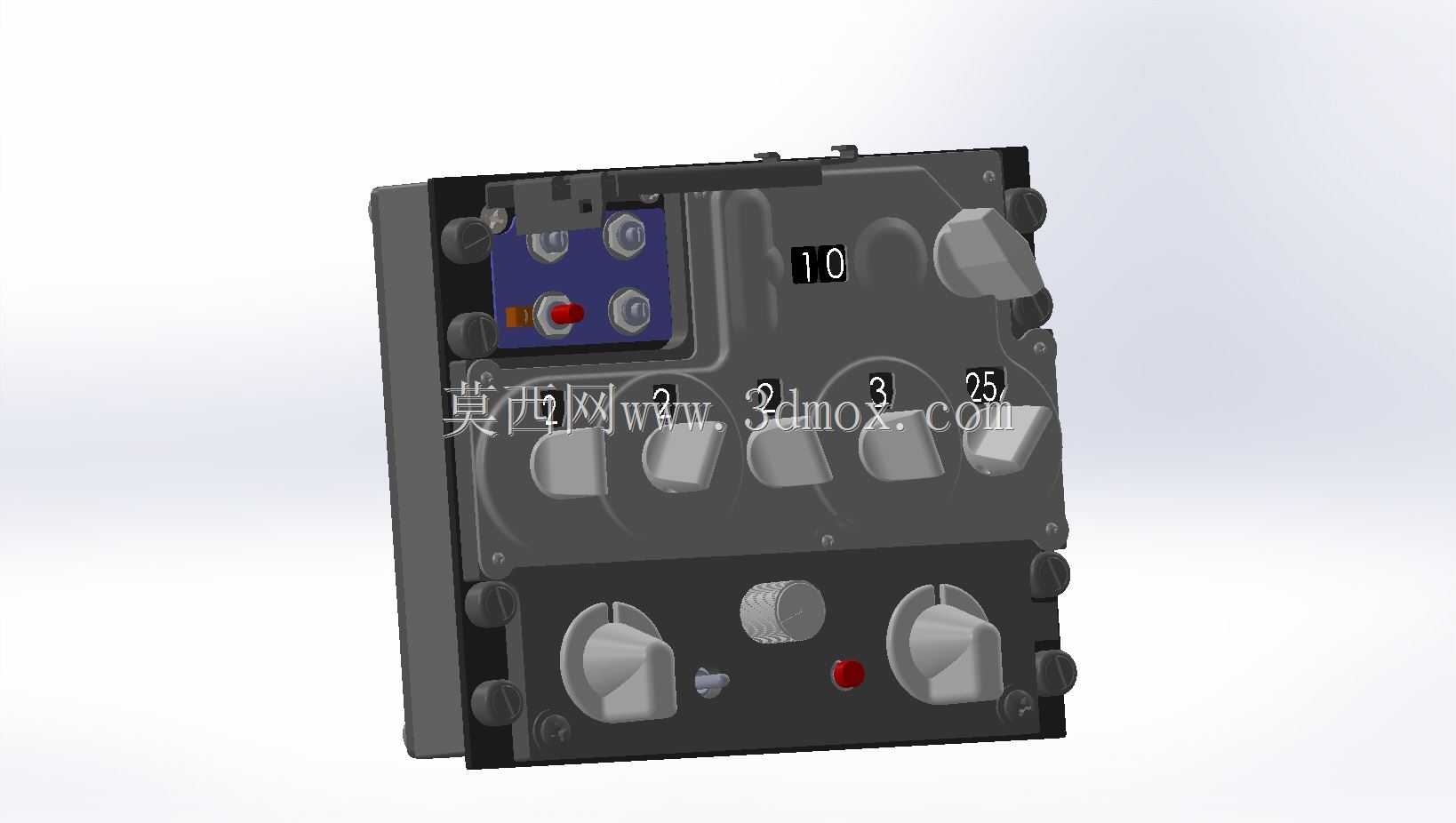

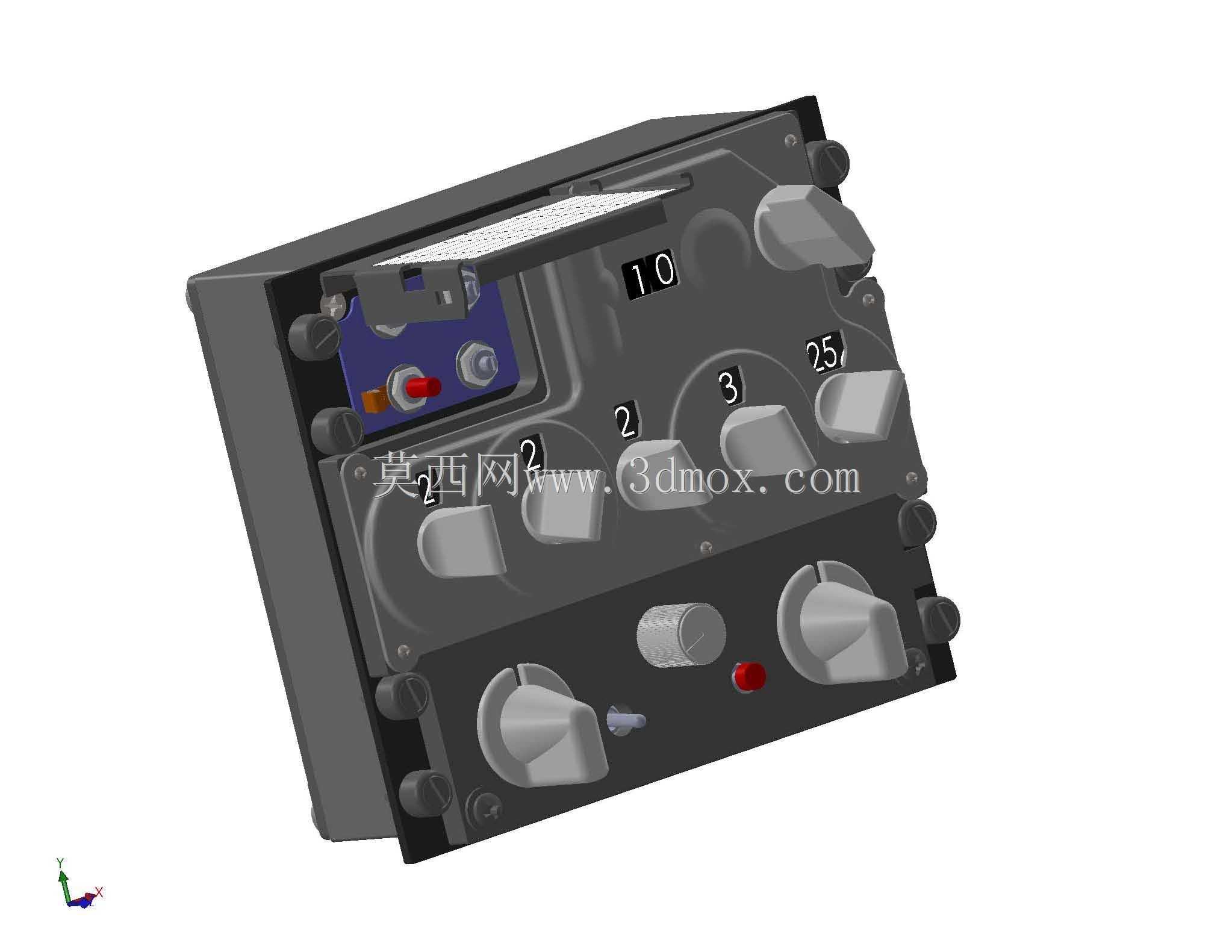

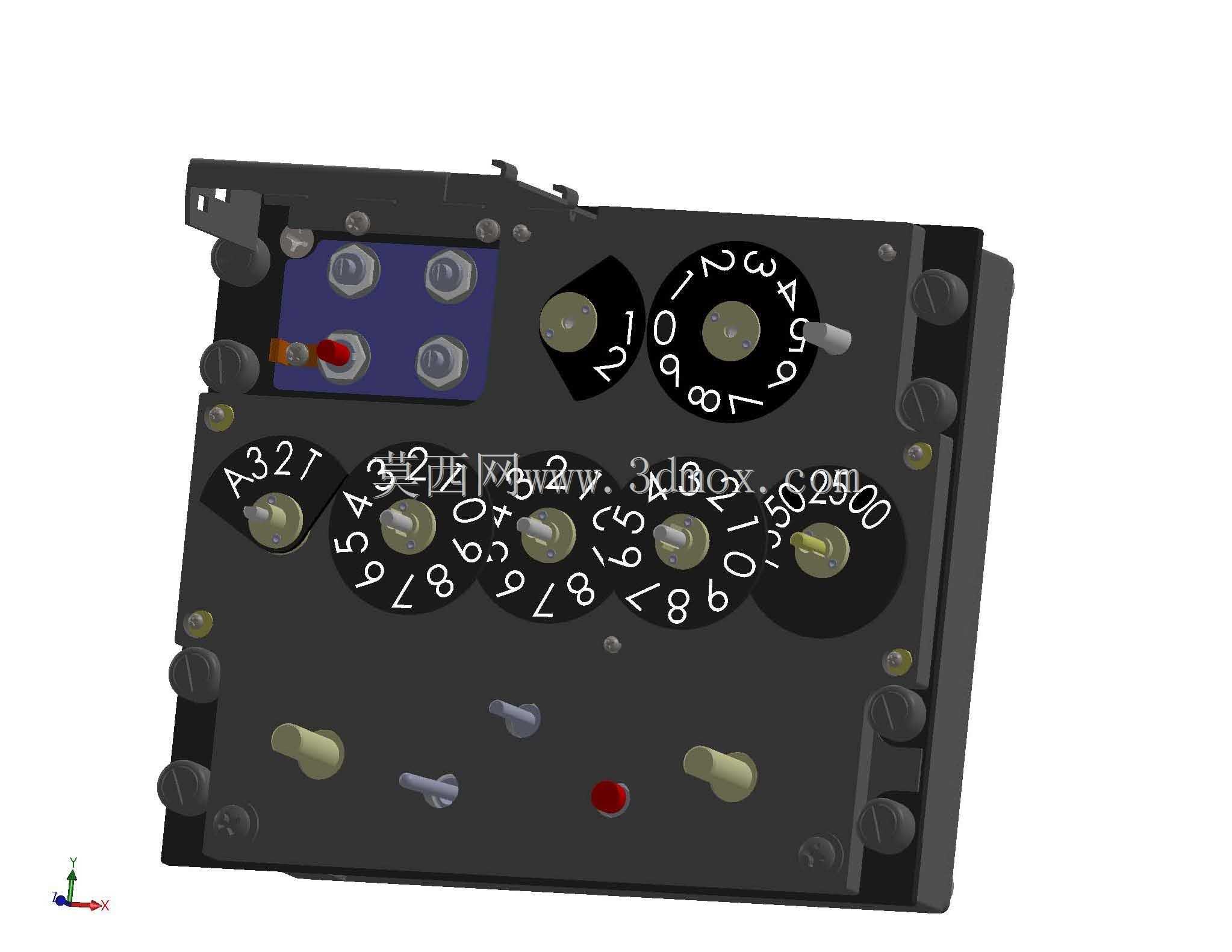

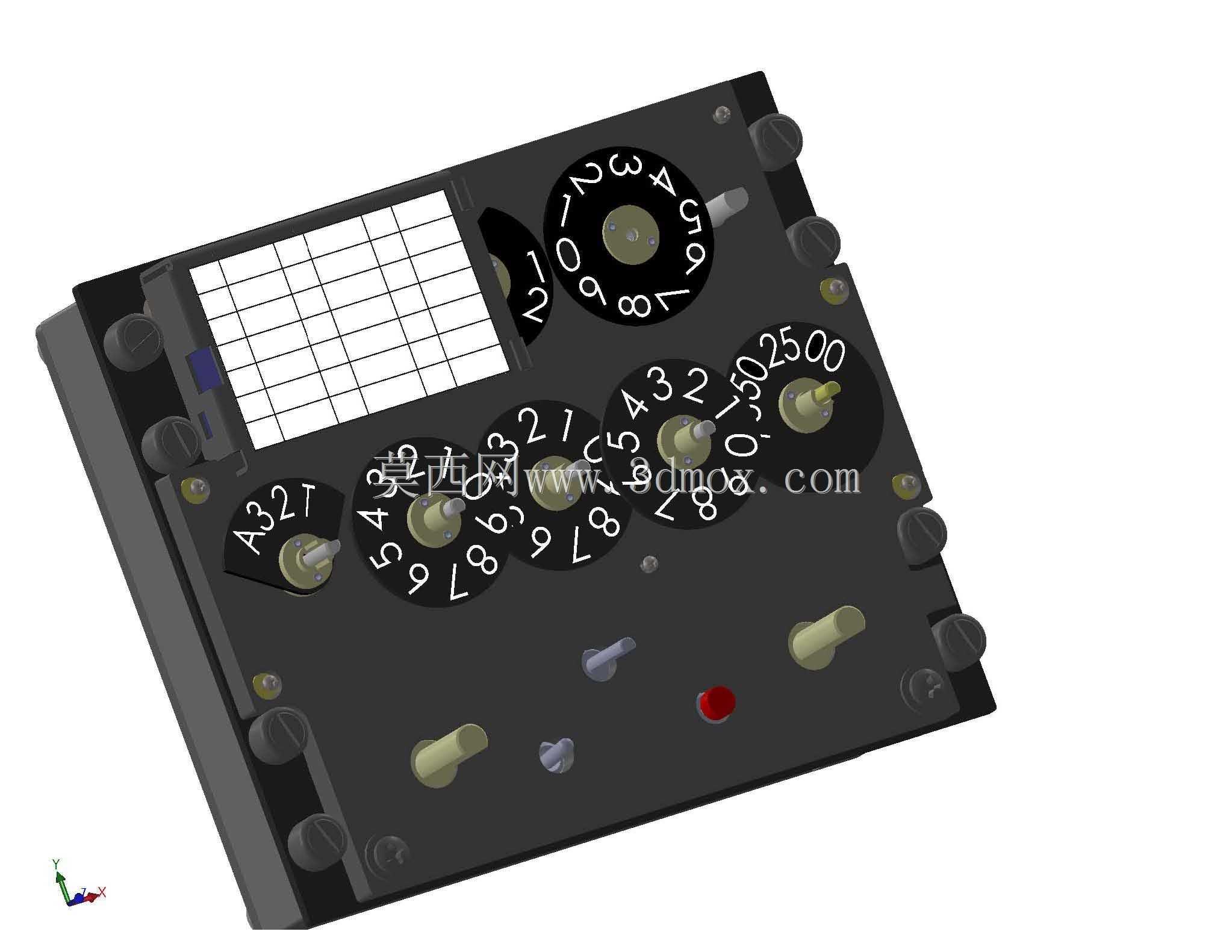

　　该装置为适配多型军用飞机的超短波机载无线电通讯单元，主要承担空-空、空-地之间的超高频语音与指令信号传输任务，是固定翼战术飞机航电通讯系统的核心组成部分，适配机型涵盖战术战斗机、空中加油机、战术运输机、通用直升机等多个品类，可在不同机型的航电安装舱内完成适配固定，满足不同飞行工况下的通讯可靠性要求。从结构设计层面来看，整机采用一体化金属框架作为承力主体，前面板集成所有操作与显示单元，面板区域做了功能分区设计：上部区域设置频率显示窗口与高频信号调节模块，中部排布多组通道选择旋钮与功能切换拨杆，下部集成电源开关、音量调节与状态指示组件，所有操作件的排布符合机载设备的人机操作逻辑，飞行员佩戴飞行手套时也可完成盲操作，避免操作失误。

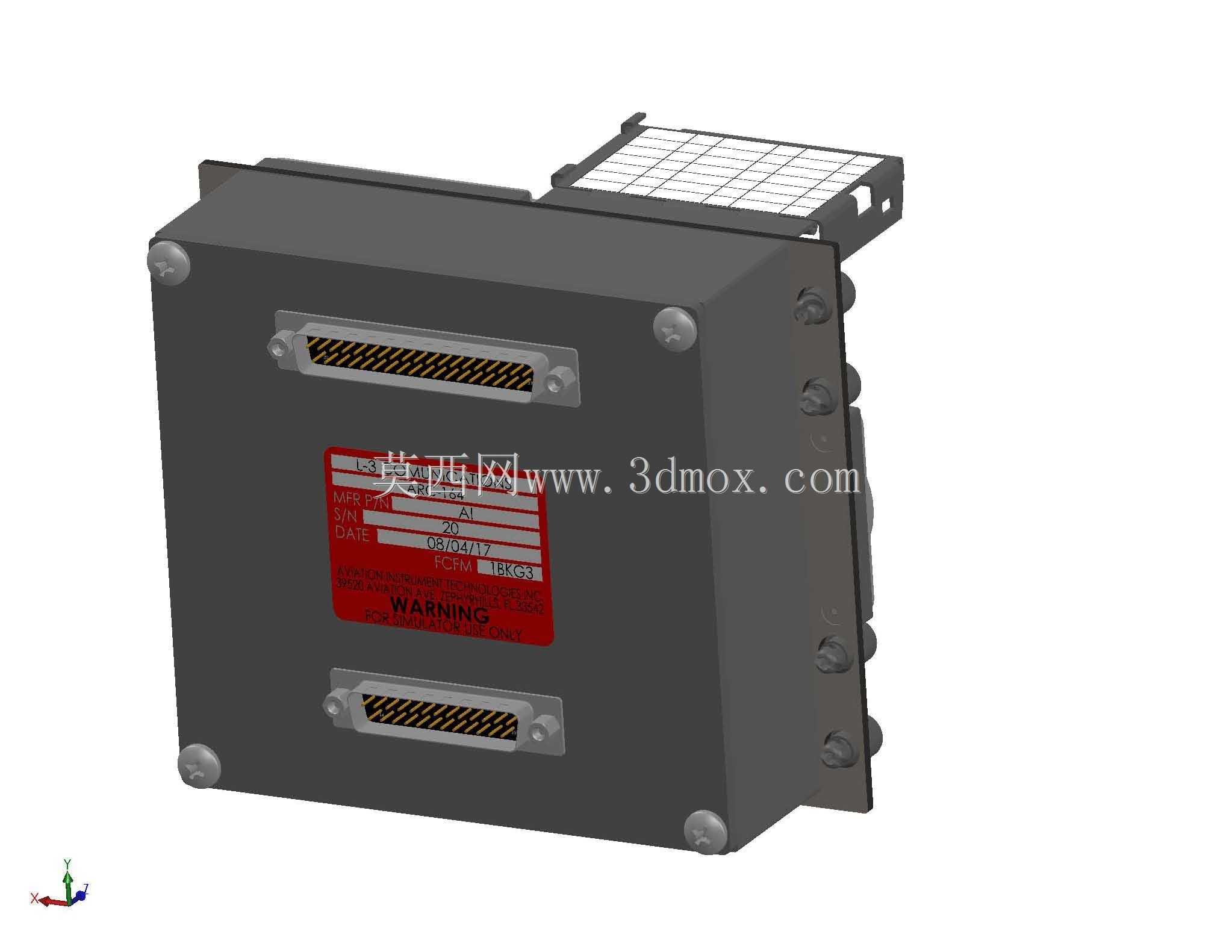

　　设备的安装边界充分考虑了不同机型航电舱的安装架标准，整机外形为规整的长方体结构，侧面预留标准机载安装固定孔位，可直接匹配美军标ARINC系列机载设备安装架的尺寸要求，安装时无需额外定制转接支架，设备后部预留航电接口安装位，可直接对接机上通讯总线、电源总线与天线馈线接口，减少现场布线的工作量。在功能特性上，该电台工作在UHF频段，可预设多组通讯频道，支持快速频道切换与应急频率一键调用，前面板的调节旋钮采用阻尼分级设计，不同档位的反馈清晰，可在飞行振动环境下保持档位稳定，不会因为机身振动导致频率偏移；状态指示灯采用高对比度红、绿配色，在强光驾驶舱环境下也可清晰识别设备工作状态。设计过程中充分考虑了机载环境的使用要求，

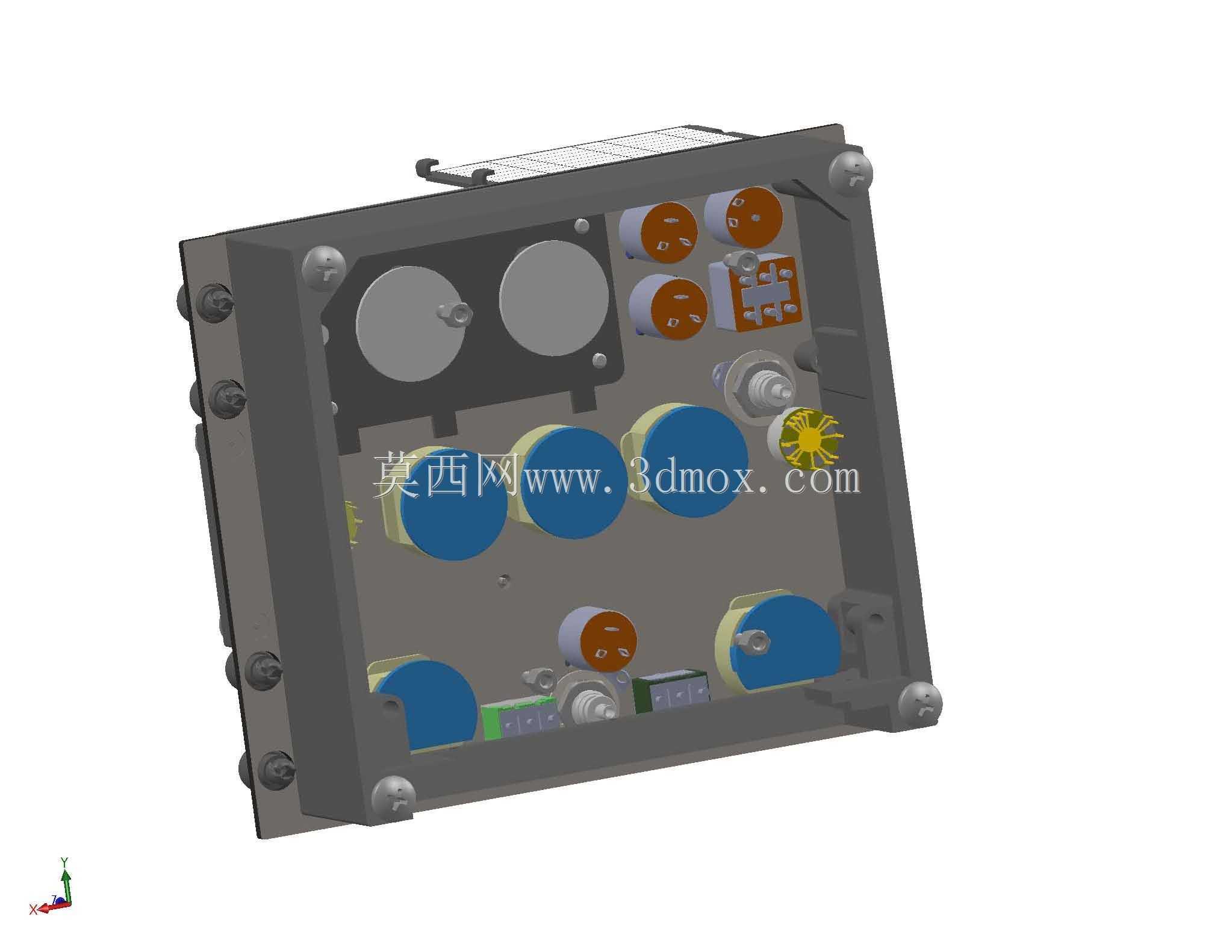

　　整机结构做了抗振动强化设计，内部电路板与框架之间设置减震缓冲结构，可承受战机机动飞行时的大过载与持续振动，面板与壳体之间设置导电密封胶条，既可以满足航电设备的电磁屏蔽要求，避免机上其他航电设备的信号干扰，也可以阻挡高空气流中的凝露进入设备内部，提升高空低温低气压环境下的工作可靠性。设备的操作界面布局参考了现役主流机载电台的操作逻辑，降低飞行员的换装学习成本，不同功能的旋钮做了外形差异化设计，通过触觉即可区分不同功能的操作件，无需在飞行过程中分散视线查看面板，进一步提升飞行操作的安全性。
