双NEO无刷电机配套齿轮变速传动结构

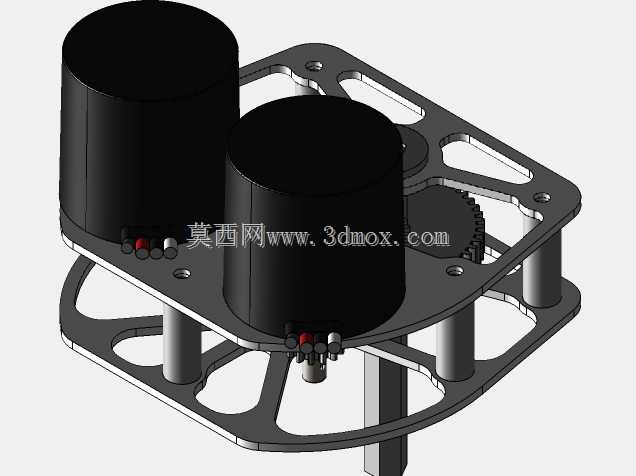

　　这套变速传动结构主要面向青少年机器人竞赛、小型移动机器人平台的动力传输场景，适配双RevRobotics NEO无刷电机的动力输入需求，解决竞赛类机器人动力输出扭矩不足、转速匹配不当的实际问题。在FRC这类对抗性机器人竞赛场景中，机器人的行走机构、抬升机构往往需要大扭矩低转速的动力输出，而NEO无刷电机本身空载转速较高，直接驱动轮组或执行机构会出现动力不足、堵转烧损电机的问题，这套变速结构通过定轴齿轮组的啮合传动，实现11.9:1的总减速比，将电机的高转速低扭矩输出转换为低转速大扭矩的动力输出，匹配竞赛机器人重载行走、机构动作的动力需求。设计上采用双侧镂空安装板作为主体支撑结构，镂空结构在保证安装板结构刚度的前提下，

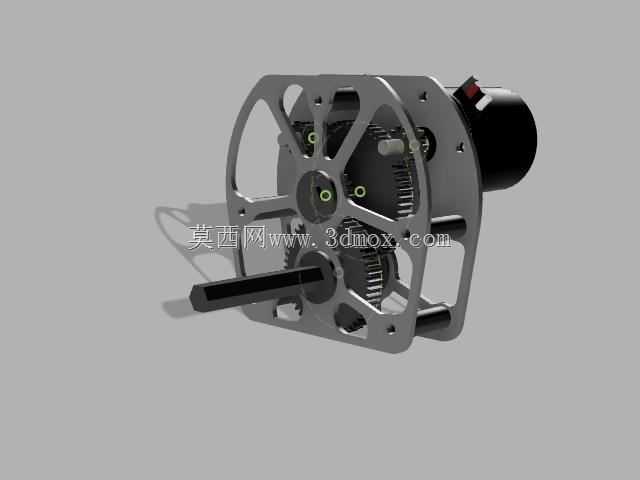

　　尽可能降低整体结构重量，适配竞赛机器人对自重控制的严格要求，避免多余重量挤占其他功能部件的重量配额。输入侧预留两个标准NEO电机的安装定位孔位，安装孔位的位置度公差控制在0.1mm以内，保证电机输出轴与一级主动齿轮的同轴度，减少齿轮啮合过程中的偏载磨损，延长传动结构的使用寿命。齿轮组采用平行轴定轴轮系布置，各级齿轮的中心距经过精确计算，齿侧间隙控制在合理范围，既避免间隙过大导致的传动回差，影响机器人动作的控制精度，也防止间隙过小导致齿轮运转卡滞、传动效率下降。输出轴采用单出轴设计，轴端预留标准的轮组或执行机构安装接口，可直接适配竞赛机器人常用的驱动轮、链轮等传动部件，无需额外加工转接结构。安装边界上，整体结构采用圆形轮廓设计，

　　最大外圆尺寸适配机器人框架的标准安装间距，安装板上预留多组通用安装孔位，可直接固定在标准铝型材搭建的机器人底盘上，也可根据安装需求调整固定位置，适配不同布局的机器人结构。齿轮材质默认采用工程塑料或金属齿轮的适配设计，可根据负载大小选择对应材质的齿轮配件，重载场景下可更换金属齿轮提升结构承载能力，轻载场景下使用工程塑料齿轮进一步降低自重。结构内部预留了轴承安装位，每根传动轴的两端都配置对应规格的滚动轴承，降低轴系转动的摩擦阻力，提升传动效率，同时减少轴系运转过程中的径向窜动，保证齿轮啮合的稳定性。整个传动结构没有冗余的外置部件，所有传动齿轮都封闭在两侧安装板之间，可避免竞赛场景下的杂物、线缆卷入齿轮组造成结构卡滞，提升设备运行的可靠性，日常维护时只需拆开单侧安装板即可检查齿轮磨损情况、补充润滑脂，维护操作十分便捷。
