多孔阵列式螺纹工装固定板结构设计

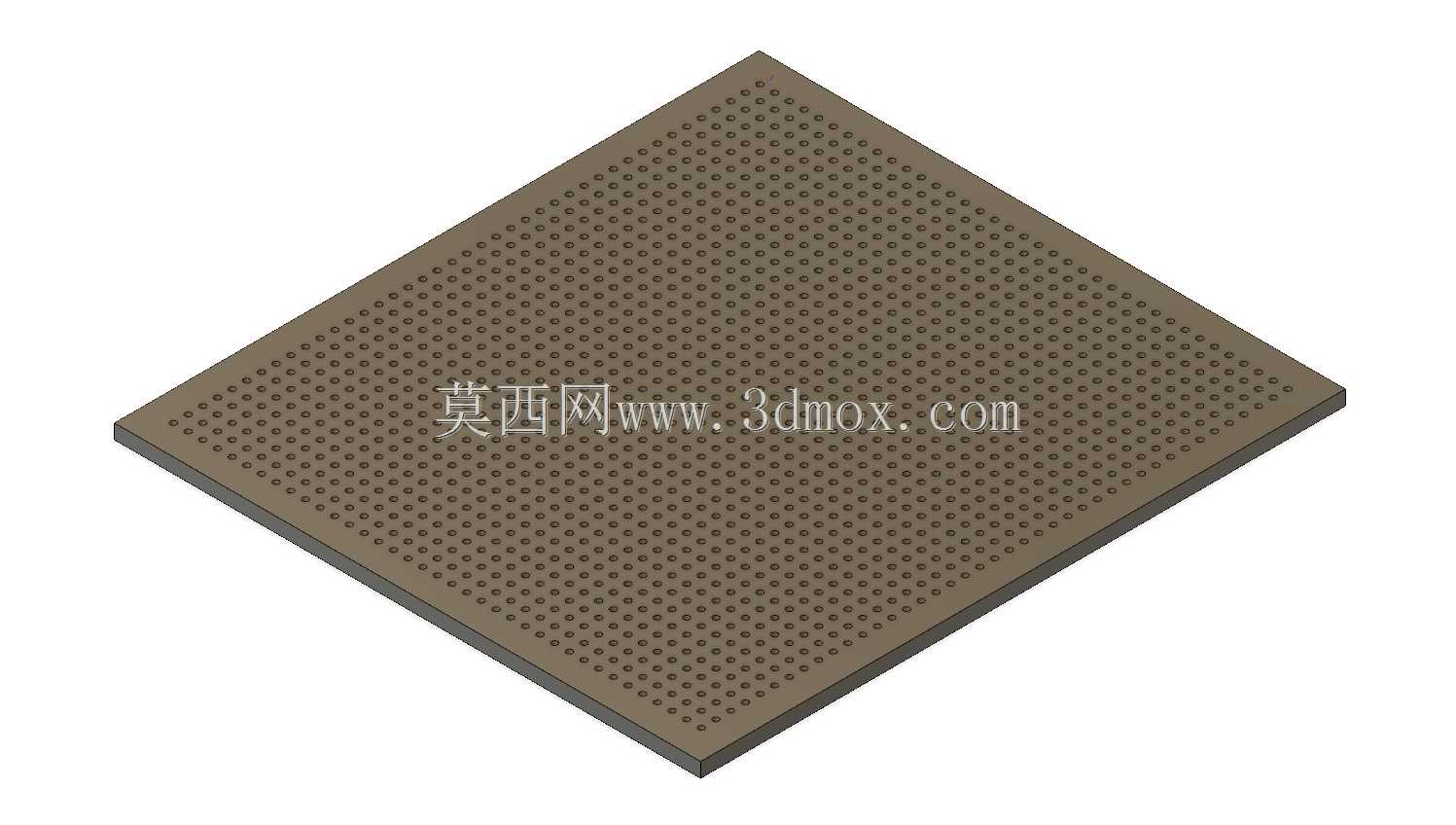

　　在非标自动化产线搭建、实验室测试治具制作、小型通讯设备模组固定这类场景里，这类带密集阵列螺纹孔的平板构件是出镜率极高的基础工装部件，它不需要复杂的运动结构，核心作用就是给各类待装配件提供统一、可灵活调整位置的安装基准面，省去每次重新打孔攻丝的繁琐工序，大幅缩短治具组装、设备改型的周期。从结构设计逻辑来看，这块板采用等间距密布的螺纹孔阵列布局，孔位间距经过统一公差校核，能适配不同安装孔距的小型元器件、传感器、气动接头、线路固定座等配件，不管是需要在板上固定小型PCB模组、导气管路支架，还是搭建简易的测试工位定位挡块，都能通过对应位置的螺纹孔直接用螺丝锁紧，不需要额外做打孔加工，适配性覆盖了绝大多数小尺寸装配件的安装需求。

　　板材本身选用平整性优异的金属基材，整体做了表面氧化处理，既保证长期使用不会出现锈蚀变形，也能让板面平面度控制在工装要求的公差范围内，避免因板面翘曲导致安装在上面的精密配件出现定位偏差，影响设备运行精度或者测试结果准确性。板体边缘做了小尺寸倒角处理，没有尖锐的毛刺飞边，在车间装配、调试过程中不会划伤操作人员，也能避免装配时和相邻构件出现干涉卡滞的问题。从安装边界来看，板体为正方形薄型结构，厚度控制在满足螺纹啮合强度要求的最小值，既保证每个螺纹孔都有足够的啮合长度来承受装配件的重量和运行时的轻微振动，不会出现滑牙、固定不稳的情况，又不会因为板体过厚增加整体工装的重量、占用多余的安装空间。在实际使用中，

　　这类固定板既可以直接作为小型治具的底板使用，在板面直接组装全部功能构件，也可以作为大型设备内部的分层安装基板，通过四角的固定孔锁在设备机架的对应位置，用来排布内部的小型功能模块，灵活度非常高。设计时特意将所有螺纹孔的规格做了统一，现场装配时不需要频繁更换螺丝刀批头或者螺丝规格，减少装配时的工具切换时间，也降低了备件管理的难度，哪怕后期需要调整配件位置，只需要松开原有螺丝重新定位锁紧即可，不会对板面造成不可逆的损伤，一块板可以反复多次用于不同的治具搭建场景，长期使用下来能大幅降低工装制作的耗材成本。
