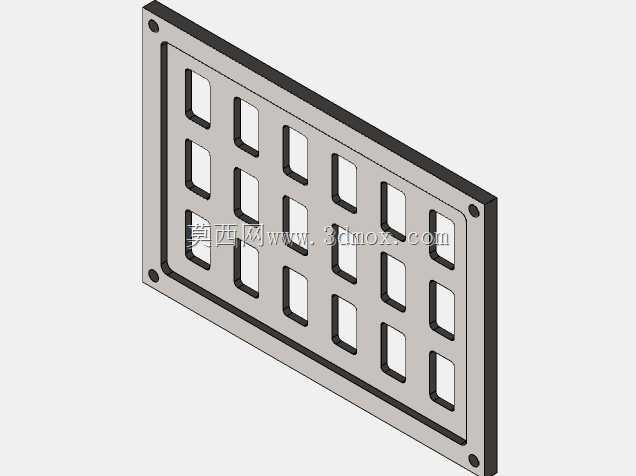

矩形阵列长圆孔嵌入式安装格栅盖板

　　这款带阵列长圆孔的矩形格栅构件，常应用在电气柜散热通风口、设备壳体观察防护位、小型通风系统的出风口遮挡场景，也可作为流水线设备侧部的走线防护挡板使用，在兼顾通风通光需求的同时，能阻挡大尺寸异物进入设备内部，避免杂物触碰内部带电部件或者运动机构引发故障。从结构设计来看，整体采用矩形平板加边框凸起的结构，外围一圈的凸边作为安装贴合面，四个角位置预留了沉头安装孔，安装时可以将整个构件嵌入预留的矩形安装槽内，沉头孔可以让螺丝安装后表面保持平整，不会出现凸起刮蹭周边部件或者操作人员的情况，安装边界需要匹配构件外轮廓尺寸预留对应凹槽，保证安装后贴合面无明显缝隙，避免灰尘或者液体从缝隙渗入设备内部。中间的功能区域采用4行5列的长圆孔阵列排布，

　　长圆孔的方向统一沿构件短边方向设置，这种排布方式相比圆孔阵列在相同开孔率下拥有更好的结构刚性，不会因为开孔过多导致平板出现翘曲变形，同时长圆孔的通流面积更均匀，通风时不会产生明显的紊流异音，在作为防护挡板使用时，长圆孔的窄边尺寸控制在10mm以内，能够有效阻挡手指误伸入设备内部，满足基础的安全防护要求。设计过程中优先考虑了钣金加工的工艺性，整体结构可以通过整块板材激光切割下料后，再通过折弯工艺压出外围的凸边，不需要额外拼接焊接，加工工序少，成型后整体平整度好，阵列孔的间距保持一致，相邻孔之间的连接筋宽度均匀，避免出现局部应力集中的问题，在受到外力挤压时不会因为局部筋位过窄出现断裂变形。构件的厚度可以根据使用场景调整，

　　作为电气柜通风件使用时采用1.5mm厚度的冷轧钢板即可满足强度要求，如果是作为重型设备的踩踏格栅使用，则可以加厚到3mm并增加加强筋结构，适配不同的载荷需求。安装时外围凸边与设备壳体贴合后，通过四个角的螺丝锁紧即可完成固定，后期维护拆卸也十分方便，不需要拆解周边其他构件就可以单独拆下格栅清理内部积尘或者检查内部部件状态。
