875CAT设备用工具箱安装固定支座结构

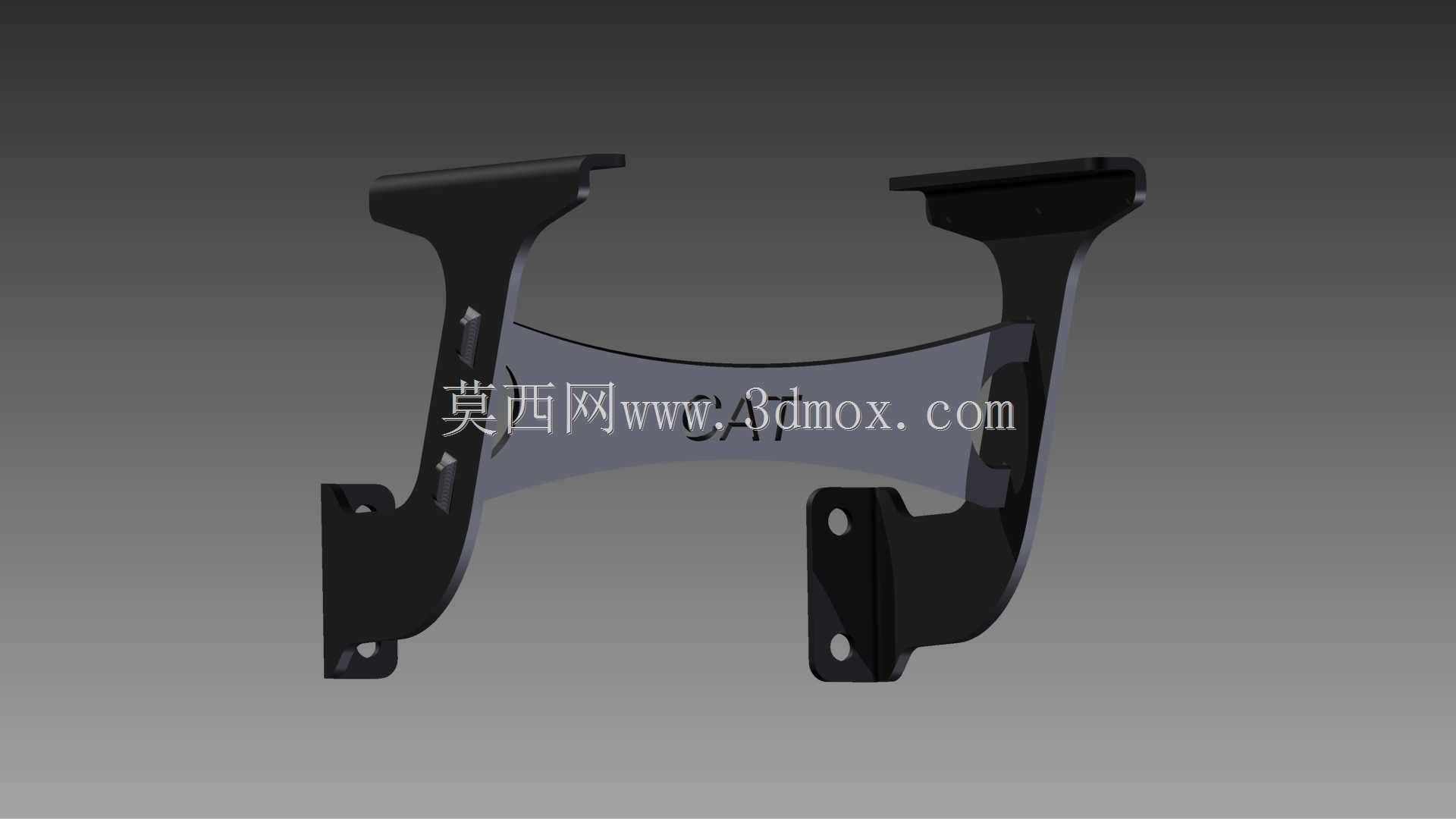

　　该支座主要应用于重型工程机械设备的外置工具箱挂载场景，适配875CAT系列作业设备的车身侧围安装点位，承担工具箱的承重、定位与抗振防护功能，在设备转场、野外作业、颠簸路面行驶工况下，避免工具箱出现移位、松脱、异响等问题，保障随车工具存储的可靠性。从结构设计来看，整体采用弯折钣金一体化成型思路，主体承力板做了多道折弯加强筋处理，无需额外焊接加强肋即可满足承重需求，同时降低整体构件重量，减少对设备侧围的额外负载。支座上部分布的三个长圆形安装孔，对应设备车身侧围的预装螺栓点位，长圆孔设计预留了±3mm的安装调节余量，可抵消车身焊接公差、钣金件成型公差带来的装配偏差，降低现场安装的对位难度，安装时无需额外扩孔或修配，

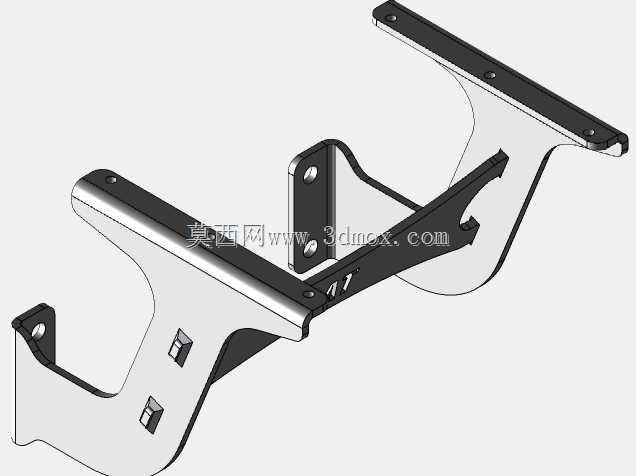

　　直接穿入螺栓紧固即可完成初步定位。下部的挂钩式卡位结构，可直接卡入工具箱背部的预设卡槽，安装时先将支座与车身预紧，再将工具箱挂入卡位后调整位置，最后锁紧支座与工具箱的连接螺栓，单人即可完成整套安装作业，大幅提升售后装配与维修更换的效率。构件边缘全部做了压边钝化处理，避免安装过程中划伤操作人员，也防止长期振动工况下边缘割损工具箱的橡胶缓冲垫。从安装边界来看，支座整体外伸长度控制在180mm以内，不会超出设备车身的侧部外廓，避免设备在狭窄巷道、林区作业时剐蹭周边障碍物；支座与车身贴合的安装面做了平面度公差控制，贴合间隙不超过0.5mm，紧固后不会出现应力集中导致的钣金开裂问题。承力面的两个方形凸点为定位凸台，对应工具箱背部的定位凹坑，

　　挂载后可限制工具箱前后、左右方向的窜动，配合连接螺栓形成双重固定，在设备持续振动的作业环境下，螺栓不会因为反复窜动出现松退。设计时还考虑了户外作业的防腐需求，构件表面采用喷塑处理，可耐受砂石飞溅、雨水侵蚀、油污附着等复杂工况，长期使用不会出现锈蚀剥落问题。整体结构没有冗余设计，所有弯折角度、孔位分布都经过受力仿真验证，在满足15kg静态承重、3倍冲击载荷的要求下，尽可能压缩板材用料，兼顾结构强度与制造成本，适配批量生产的工艺要求，成型后仅需做去毛刺、表面处理即可交付，无需后续机加工工序。
