环形快锁插销结构设计方案

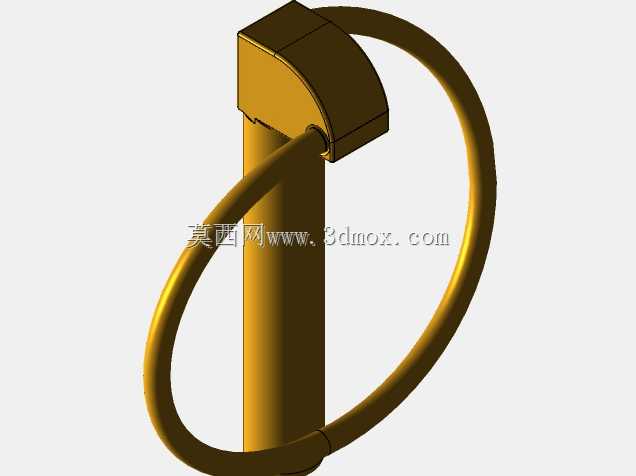

　　这类环形快锁插销常被应用在需要频繁拆装、快速锁定的机械连接场景中，比如农用机械挂接部位、工程机械检修门快装结构、工装夹具快速定位模块、物流周转架的活动连接端，相比传统带开口销的圆柱销，它不需要额外配套卡件，单人徒手就能完成插拔锁定，能大幅缩短设备拆装、工位调整的作业时间。从结构设计逻辑来看，销体采用圆柱光杆构型，表面做圆弧过渡处理，插入配合孔时不会刮伤孔壁，适配的安装孔公差带可覆盖H8到H11区间，对现场加工的安装孔精度包容度较高，不需要做高精度铰孔加工就能获得稳定的连接效果。顶部的环形锁圈采用弹性回弹设计，自然状态下锁圈环面与销体轴线形成固定夹角，当销体插入到位后，锁圈在自身弹力作用下回弹至销体侧方，横跨在安装件的外侧端面，

　　即便设备运行过程中产生持续振动，锁圈也不会因为径向窜动脱出，能避免销体轴向滑移导致的连接失效。设计时需要重点控制销体的有效插入长度，要保证插入后销体穿过所有被连接件的总厚度后，仍留出足够的锁圈回弹空间，同时锁圈的环体内径要大于销体直径，保证插拔过程中锁圈能顺畅绕顶部铰接点转动，不会出现卡滞。销体头部的铰接座做了圆弧包边处理，没有尖锐棱角，操作人员徒手操作时不会划伤手部，环形锁圈的握持段做了贴合指腹的弧度，插拔时可以直接手指勾住环体施力，不需要额外借助工具。在安装边界上，要注意被连接件外侧需要预留出不小于锁圈环体外径的操作空间，保证锁圈能完全转动到解锁位置，避免因为周边结构干涉导致锁圈无法扳开，影响拆装效率。

　　销体与顶部铰接座的连接采用一体化成型结构，铰接轴的配合间隙控制在合理范围，既保证锁圈转动灵活，又不会因为间隙过大出现锁圈晃动松旷的问题，长期反复插拔使用后也不会出现铰接部位松脱的情况。这类锁销的抗剪切能力根据销体直径不同覆盖常用的连接载荷区间，在常规的非永久性固定连接场景中，既能保证连接的可靠性，又能兼顾快速拆装的需求，在各类需要频繁拆解维护的机械结构中适用性很强。
