车间悬臂式长管材存储摆放架结构

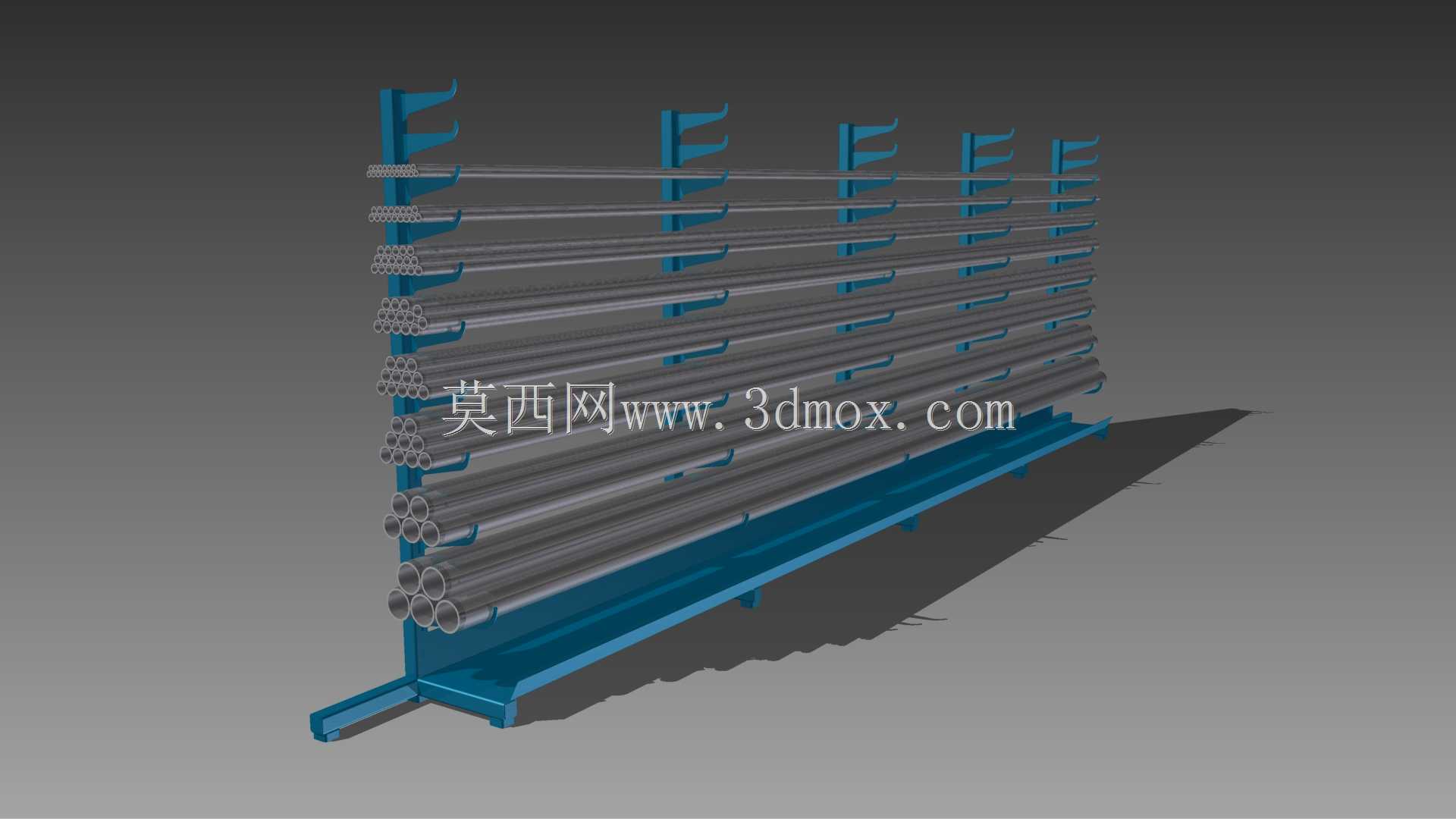

　　这款悬臂式管材存储架，主要面向机械加工车间、钢材经销站点、型材预制加工区的长尺寸物料存储场景，日常用来码放圆钢管、方矩管、角钢、槽钢这类长度普遍在4米到6米区间的长条金属型材，也可适配PVC管材、铝合金长型材等非金属长料的规整存放，解决传统平面堆垛长料时取料困难、物料易变形、场地占用率高的痛点。从结构设计逻辑来看，整体采用单侧悬臂布局，底部为通长的落地承载底梁，底梁沿长度方向均匀设置落地支撑脚，支撑脚与地面接触位置预留膨胀螺栓安装孔位，可直接与混凝土地面做刚性固定，避免满载状态下架体出现侧翻或滑移，底梁上平面做了轻微的向内倾斜角度，放置在底梁上的最下层管材会自然靠向立柱侧，不会向外滚落。垂直主立柱采用等截面H型钢焊接成型，

　　沿立柱高度方向分层排布外伸悬臂，每层悬臂的间距根据常规管材的堆码高度做了梯度设置，最下层悬臂距离底梁的高度预留了叉车托盘作业的空间，方便用叉车直接转运整捆底层物料，上层各层悬臂的间距适配单捆管材的直径范围，每层悬臂的外伸长度匹配常规管材的堆码宽度，悬臂末端做了上翘的挡边结构，不需要额外加装挡块就能避免管材从悬臂端部滑出。设计过程中针对悬臂的承载做了受力校核，每根悬臂的额定承载按照整捆常规壁厚无缝钢管的重量做冗余设计，悬臂与主立柱的连接节点采用焊接加筋板的结构，筋板沿悬臂上下两侧布置，分散悬臂根部的集中应力，避免长期满载使用后悬臂出现下挠变形。架体整体的安装边界需要考虑车间通道的预留宽度，

　　架体后侧距离墙面需要预留不小于200mm的安装检修间隙，架体前侧的通道宽度需要满足叉车或手动液压搬运车的转弯半径要求，整体长度可根据实际存储物料的长度做模块化拼接，单段标准架体长度适配6米长管材的存放，多段拼接时相邻架体的主立柱通过连接法兰做刚性固定，保证整体架体的连贯性。日常使用时，不同规格的管材可分层分类码放，取料时可直接从悬臂端抽取单根或整捆物料，不需要挪动同层其他物料，相比传统的多层平板货架，这种悬臂结构没有中间立柱的遮挡，长料的存取效率提升明显，同时架体的所有外露边棱都做了倒角打磨处理，避免存取物料时划伤管材表面或作业人员，整体表面采用喷塑处理，适配车间多尘、偶尔有切削液溅落的使用环境，长期使用不易出现锈蚀掉漆的问题。
