环形锁止式快卸销轴结构设计

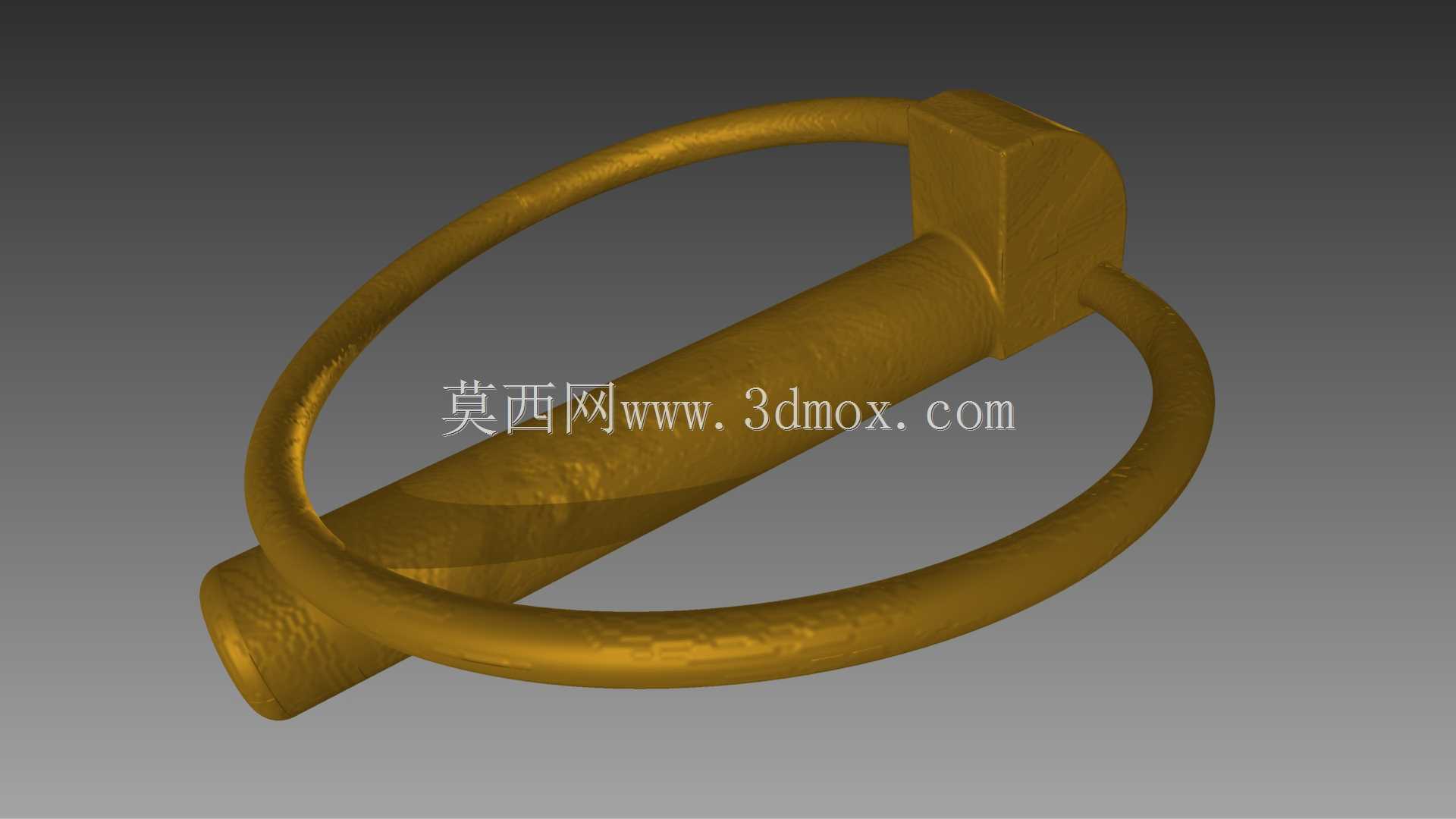

　　这类带环形拉环的快卸销轴，在户外工程装备、农用机械、小型特种设备的快拆结构里应用十分普遍，和普通带开口销的圆柱销轴不同，它不需要额外搭配卡簧、开口销这类零散紧固件，单人徒手就能完成插拔操作，在需要频繁拆装、现场无工具辅助的维保场景下优势非常明显。从结构设计逻辑来看，销轴主体采用圆柱光轴设计，插入端做了微小的倒角处理，能够在对位存在小幅偏差的情况下顺利滑入安装孔，降低现场对位的操作难度；头部的方形凸台是轴向限位结构，安装到位后会抵接在安装座的端面，避免销轴过度窜入另一侧结构，同时方形结构可以卡在安装座的对应限位槽内，防止销轴受径向载荷时发生跟转，保障连接稳定性。尾部的环形拉环和销轴内部的弹性锁止结构联动，

　　常态下锁止钢珠从销轴侧壁的孔位弹出，卡入安装座对应的环形卡槽内，实现轴向锁止，防止设备运行过程中受振动、冲击载荷出现销轴窜出脱落的问题；需要拆卸时，向外拉动拉环就会带动内部芯轴移动，让钢珠回缩到销轴内部的容置槽内，解除锁止状态，直接拔出销轴即可完成拆卸，整个操作过程不需要额外工具，单人几秒就能完成拆装。做三维建模的时候，需要重点把控几个尺寸边界：首先是销轴主体的直径公差，要和安装孔保持合理的间隙配合，既要保证插拔顺畅，又不能间隙过大导致连接部位出现旷量，加剧结构磨损；其次是锁止钢珠的弹出高度，既要保证足够的锁止深度，避免受冲击时钢珠滑脱，又要控制回缩后的外径小于销轴主体直径，保证插拔过程不会卡滞；拉环的转动间隙也要做合理预留，

　　让拉环可以在非操作状态下自然垂落，避免和周边结构发生运动干涉，同时拉环的内圈尺寸要满足戴劳保手套的手指可以顺利穿入发力，适配现场作业的实际操作需求。这类销轴常被用在设备护栏快拆、农机具挂接、小型工程机械的附件快换结构上，相比传统螺纹连接、销轴加开口销的连接方式，它的拆装效率提升非常明显，同时因为没有零散的小配件，也能避免现场拆装过程中出现零件掉落丢失的问题，在野外作业、高空维保这类不方便携带零散零件的场景下实用性很强。建模过程中还要注意销轴头部和拉环的连接部位做圆角过渡，避免应力集中，因为这个位置是插拔操作时的主要受力点，长期受拉拽载荷如果存在尖锐棱角，很容易出现应力断裂的问题；销轴表面的粗糙度也要做合理设定，和安装孔配合的柱面要保证足够光滑，降低插拔的摩擦阻力，减少长期使用后的磨损量，延长零件的使用寿命。
