可调式齿口夹持钳结构设计模型

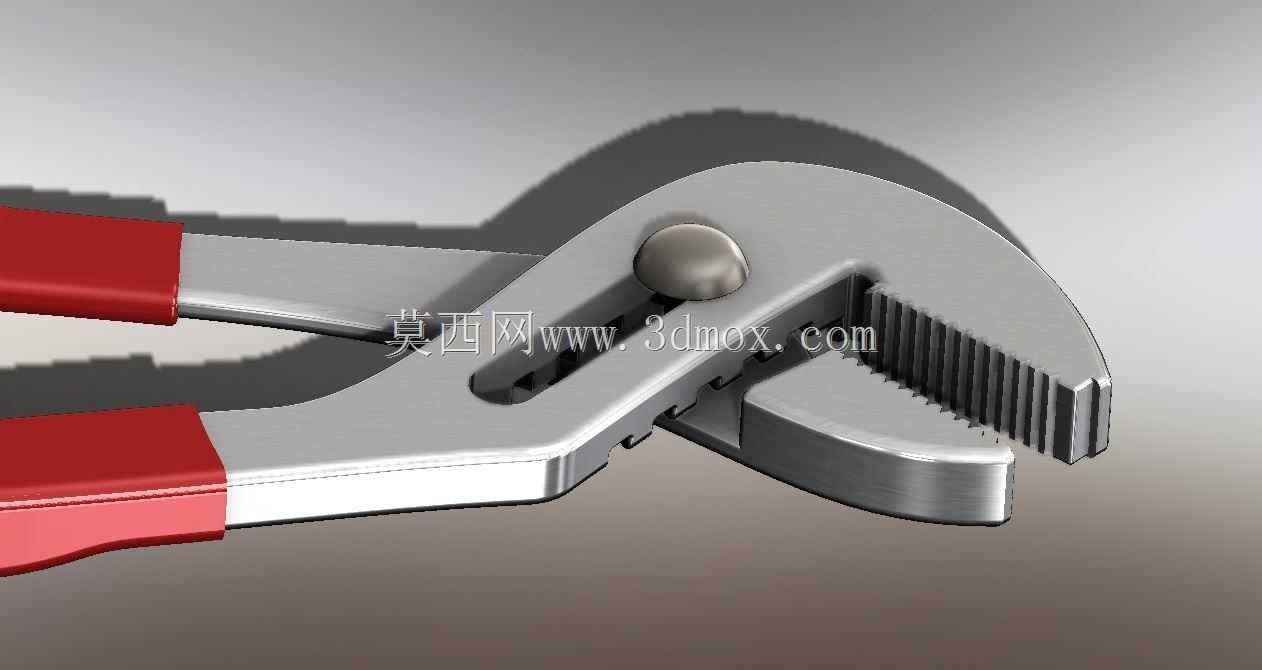

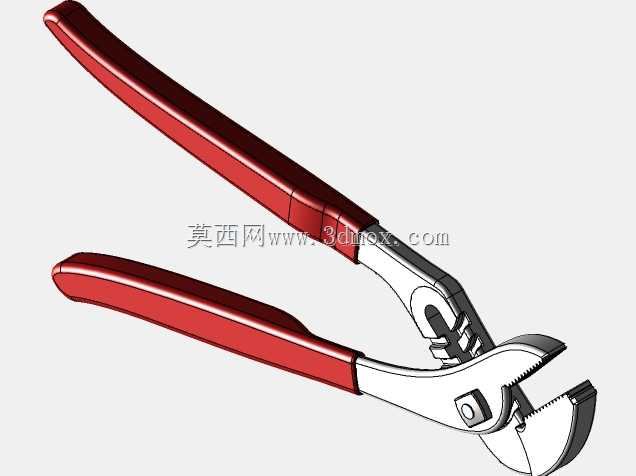

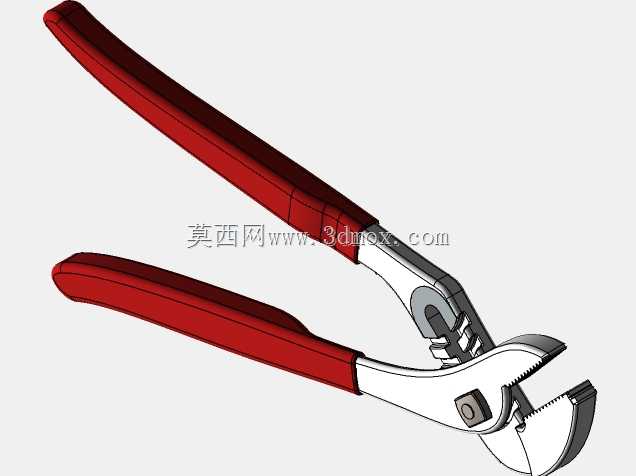

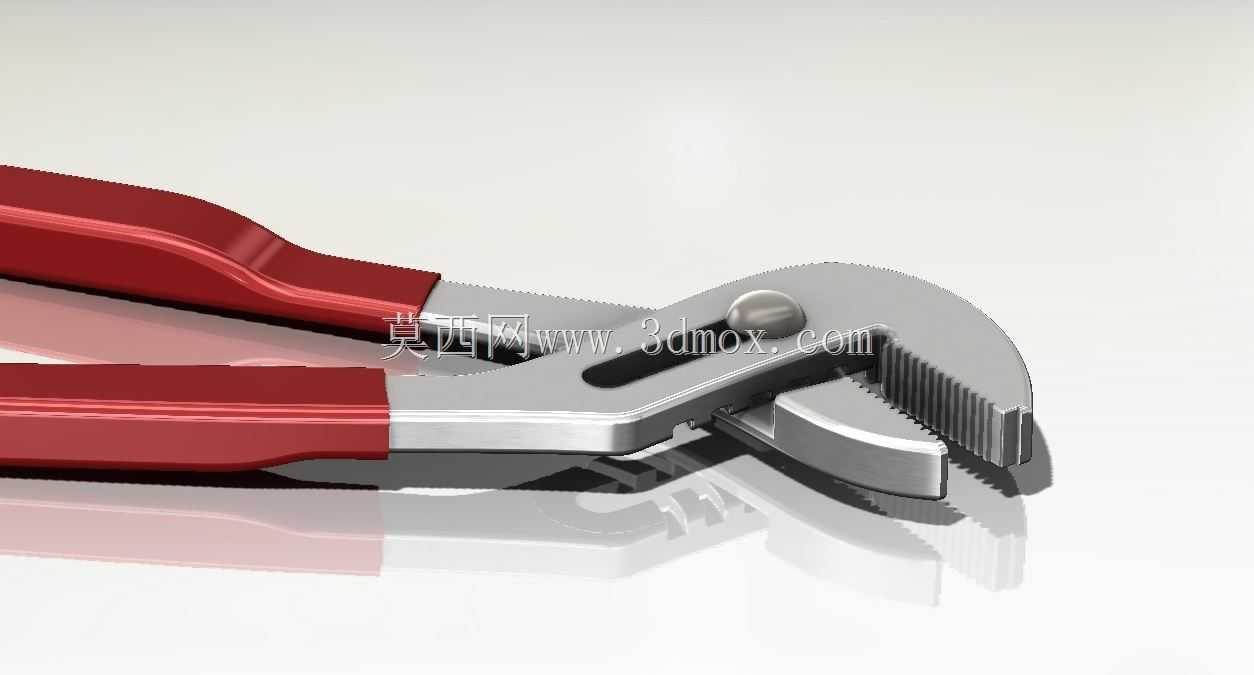

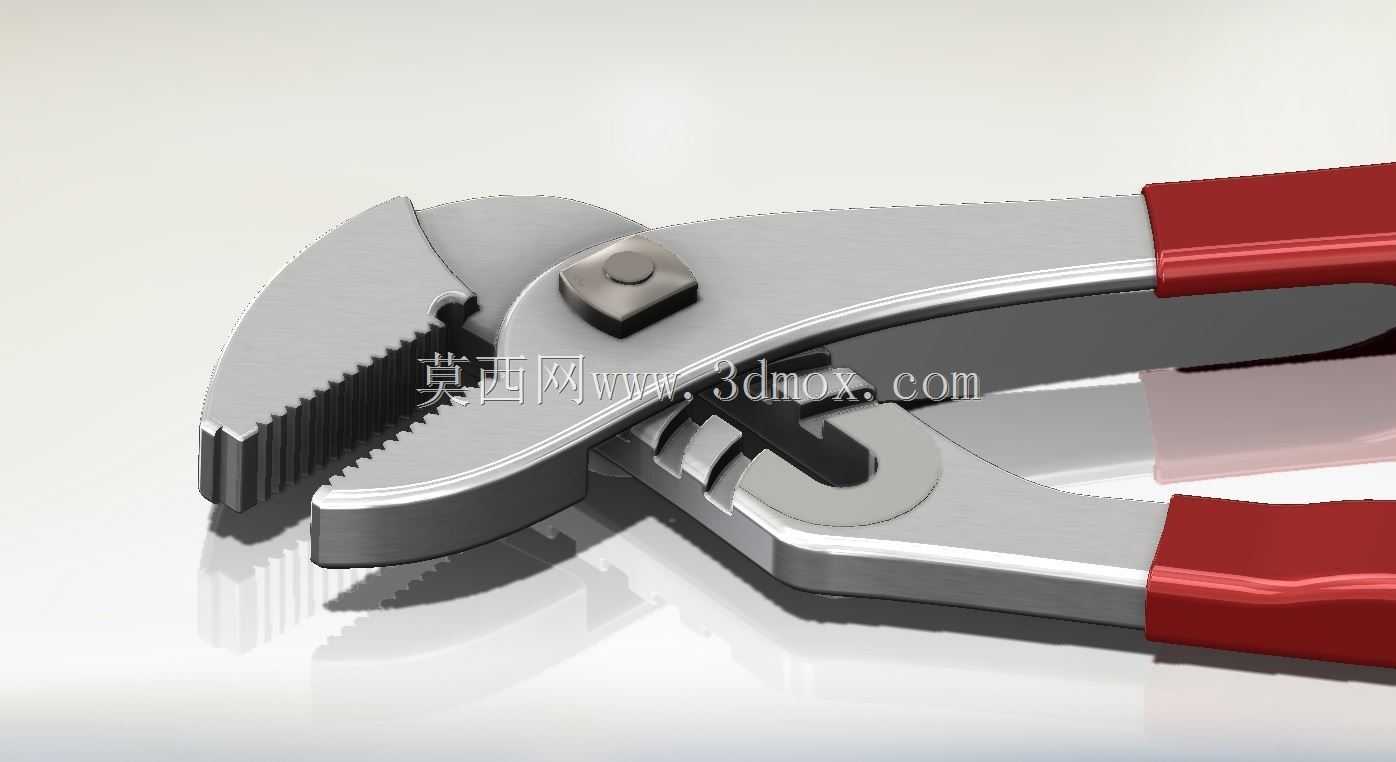

　　这款可调式齿口夹持钳的三维结构，核心围绕日常维修、机械装配、管线拆装等多场景的夹持作业需求搭建，区别于固定开口钳具的适配局限，其齿口咬合面做了细密的锯齿形防滑处理，配合钳身中部的可调铰接结构，可根据被夹持工件的外径、外形轮廓快速调整开口幅度，覆盖从细径金属线材、薄壁管件到厚度较大的金属板材、紧固件的夹持需求，在设备维保现场、五金加工工位、家装水电作业场景中都能适配。从结构设计逻辑来看，钳头咬合区域的齿形角度经过反复校核，每道齿的切入角度控制在12度到15度之间，既保证夹持金属工件时不会出现打滑脱开的问题，又能避免齿尖过度嵌入工件表面造成不必要的外观损伤，钳头与钳身的衔接位置做了圆弧过渡处理，消除应力集中的薄弱点，

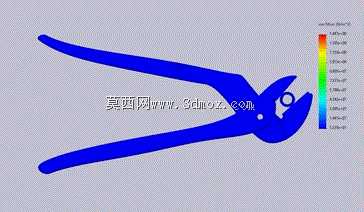

　　匹配力学仿真验证的应力分布结果，在最大夹持力工况下，铰接位置的形变控制在材料屈服强度的安全阈值内。钳身的握持部分采用贴合手掌弧度的曲面造型，配套的防滑包覆层结构预留了安装卡槽，实际装配时可嵌入橡塑材质的防滑套，降低长时间握持作业的疲劳感，铰接位置的调节卡扣采用按压式锁止结构，单手即可完成开口档位的切换，不需要双手配合调整，适配高空作业、狭小空间作业时的单手操作需求。从安装边界与尺寸适配角度，整钳收拢状态下的整体长度控制在200毫米区间，最大开口幅度可达45毫米，铰接轴的直径选取8毫米的标准五金件规格，后期维护更换配件时可直接采购标准件替换，不需要单独定制加工。钳身主体的金属结构部分预留了表面处理的工艺余量，可根据使用场景需求做发黑、

　　镀铬或者包塑处理，适配潮湿作业环境下的防锈需求，或者高压带电作业场景下的绝缘包覆需求。在结构校核阶段，针对钳头齿根位置、铰接孔周边、钳身弯折处这几个常规受力薄弱点，都做了网格加密的力学验证，模拟最大夹持力下的应力传导路径，调整局部壁厚来平衡结构强度与整体重量，避免整钳过重增加操作负担，同时保证过载工况下不会出现钳身断裂、齿口崩裂的问题。钳尾位置预留了挂孔结构，可配合挂绳、工具架挂钩实现工位收纳，避免工具散落丢失，适配车间5S管理的工具收纳要求。
