影视道具用通量电容装置结构设计

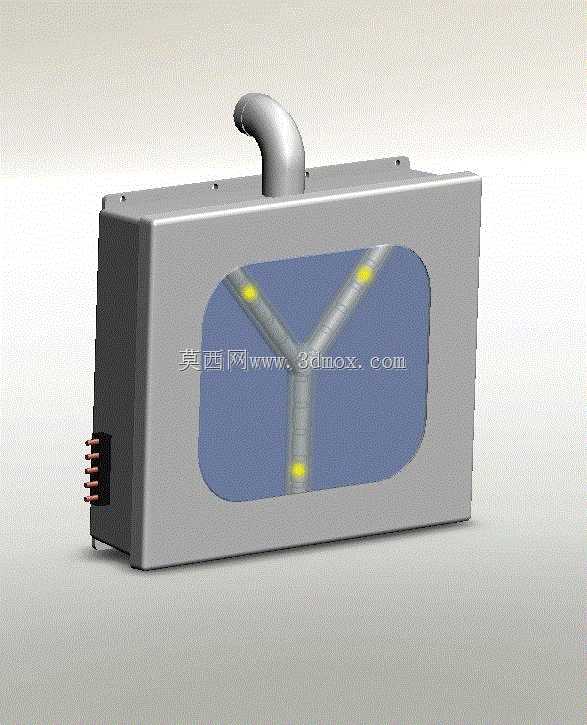

　　本次设计的通量电容装置，最初定位为经典科幻IP衍生的影视道具，同时可适配复古改装车的内饰装饰、主题展馆的互动展项搭建，以及科幻主题文创产品的结构原型使用。装置主体采用长方体金属壳体作为承载基础，壳体正面开设圆角矩形透明视窗，内部Y型能量通路结构通过三个黄色标识点做节点区分，还原IP设定中的核心视觉特征，壳体顶部设置弯管型接口，侧面预留多针接线端子排，可直接对接低压供电回路实现灯光效果触发。从结构设计逻辑来看，壳体采用薄钢板折弯焊接成型，边角做R3圆角处理避免锐边划伤，整体外轮廓尺寸控制在220mm×120mm×80mm区间，安装时可通过壳体背面预设的四个M4螺纹孔直接固定在车辆中控台、展陈台面等平面位置，

　　安装边界预留10mm以上的接线操作空间，无需额外定制转接支架。内部Y型通路采用半透明PC材质注塑成型，与壳体的连接采用卡槽加定位柱的免胶固定方式，方便后期拆解更换内部发光组件，顶部弯管接口采用标准12mm快插结构，既可以作为装饰件保留，也可以对接小型气泵实现烟雾特效输出。侧面的接线端子排采用5针间距5.08mm的工业接插件，分别对应电源正负极、三路灯光控制信号，接线时无需焊接，直接压接导线即可完成回路连接，适配12V车载直流供电系统，不会对车辆原有电路造成负载压力。在实际应用场景中，该装置作为影视道具使用时，可直接固定在复刻车辆的中控台位置，接通电源后内部节点可实现脉冲式发光效果，匹配剧情中的时间旅行装置设定；作为展项组件使用时，

　　可搭配亚克力外罩做独立展示，壳体表面可做拉丝、做旧等不同表面处理适配不同展陈风格；作为改装车内饰件使用时，可将顶部弯管对接车内香氛系统的出气通路，在保留视觉特征的同时兼具实用功能。设计过程中充分考虑了不同使用场景的适配性，壳体壁厚统一设置为1.5mm，在保证结构强度的同时控制整体重量不超过1.2kg，安装后不会对固定基面造成额外负载，所有外露部件均做绝缘处理，避免车载使用场景下的电路短路风险，透明视窗采用防刮花PC材质，长期使用不会出现磨花影响内部结构展示的问题。
